Penguat transistor adalah salah satu komponen kunci dalam berbagai rangkaian elektronik. Respons frekuensi penguat transistor menjadi hal yang sangat penting untuk dipahami, karena hal ini berkaitan dengan sejauh mana penguat transistor mampu bekerja pada berbagai frekuensi sinyal.

Respons frekuensi penguat transistor mengacu pada kemampuan penguat transistor untuk memperkuat sinyal-sinyal dengan frekuensi yang berbeda. Dalam banyak aplikasi, sinyal yang diperlukan untuk diperkuat tidak hanya memiliki satu frekuensi, melainkan beragam frekuensi.

Salah satu parameter yang digunakan untuk mengukur respons frekuensi penguat transistor adalah "bandwidth", yang menunjukkan rentang frekuensi di mana penguat transistor dapat bekerja secara efektif. Semakin lebar bandwidth-nya, semakin baik pula respons frekuensi penguat transistor tersebut.

Selain itu, respons frekuensi penguat transistor juga berkaitan dengan redaman (attenuation) sinyal pada frekuensi yang lebih tinggi. Bagian dari respons frekuensi ini dapat diukur dengan menggunakan diagram Bode, yang menunjukkan bagaimana penguat transistor merespons terhadap frekuensi sinyal yang masuk.

Apa Itu Respons Frekuensi?

Respons frekuensi adalah representasi bagaimana gain dan fase dari penguat berubah terhadap variasi frekuensi sinyal masukan. Dalam penguat transistor, respons frekuensi menunjukkan:

• Batas bawah (low-frequency cut-off)
• Batas atas (high-frequency cut-off)

Rentang frekuensi kerja atau bandwidth, di mana gain relatif konstan.

Bandwidth ini sangat penting karena menentukan seberapa cepat atau seberapa kompleks sinyal yang dapat diperkuat secara efektif oleh penguat tersebut.

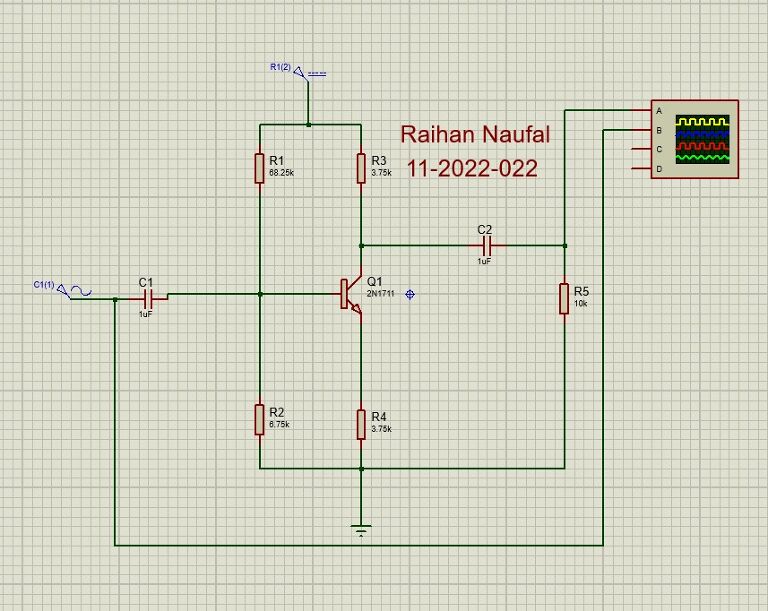

Gambar 1. Rangkaian simulasi pada proteus. (Sumber: Dokumentasi pribadi, 2025)

Prinsip kerja transistor

dalam respons frekuensi penguat transistor didasarkan pada kemampuannya untuk mengatur arus dan tegangan dalam suatu sirkuit. Transistor dapat berfungsi sebagai penguat sinyal dengan meningkatkan kekuatan sinyal yang lemah. Tegangan bias DC yang diterapkan pada sambungan basis-emitor membuatnya tetap dalam kondisi bias maju, yang dipertahankan terlepas dari polaritas sinyal.

Transistor juga dapat dioperasikan sebagai osilator untuk menghasilkan osilasi tak teredam dari frekuensi yang diinginkan jika tangki (atau berosilasi) dan rangkaian feedback terhubung dengannya. Selain itu, transistor juga dapat berfungsi sebagai penguat arus, di mana transistor harus terbiasa pada tegangan yang konstan agar dapat menguatkan arus.

Prinsip kerja transistor dalam respons frekuensi penguat transistor juga melibatkan penguatan arus dan sinyal, yang penting dalam merancang rangkaian yang dapat bekerja secara efisien pada berbagai frekuensi sinyal.

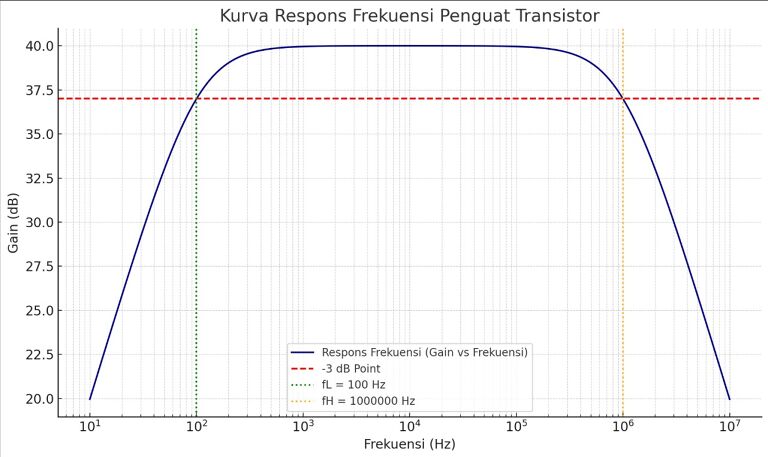

Gambar 2. Rangkaian simulasi pada proteus. (Sumber: electricalacademia, 2025)

Gambar diatas adalah kurva respons frekuensi dari penguat transistor:

• Sumbu X menunjukkan frekuensi dalam skala logaritmik (Hz).
• Sumbu Y menunjukkan gain dalam dB.
• Terlihat gain maksimum di tengah (midband), dan penurunan pada frekuensi rendah (fL) dan frekuensi tinggi (fH).
• Garis merah putus-putus menunjukkan titik -3 dB, batas bandwidth efektif.

Penerapan respons frekuensi penguat transistor

melibatkan penggunaan penguat transistor dalam berbagai aplikasi elektronika di mana respons frekuensinya menjadi faktor krusial. Berikut adalah beberapa contoh penerapan respons frekuensi penguat transistor:

1. Penguat Audio

Dalam sistem audio, penguat transistor digunakan untuk memperkuat sinyal suara dari sumber seperti mikrofon, pemutar musik, atau instrumen musik. Respons frekuensi yang baik diperlukan untuk memastikan bahwa penguat mampu memperkuat semua komponen frekuensi dalam rentang audio manusia (sekitar 20 Hz hingga 20 kHz) tanpa distorsi yang signifikan. Hal ini penting untuk menghasilkan suara yang jernih dan berkualitas tinggi.

2. Penguat RF (Radio Frequency)

Dalam komunikasi nirkabel, penguat transistor digunakan untuk memperkuat sinyal RF yang digunakan dalam pemancar, penerima, atau perangkat komunikasi lainnya. Respons frekuensi yang baik diperlukan untuk memastikan bahwa penguat mampu memperkuat sinyal RF pada frekuensi operasional yang diinginkan tanpa mengalami penurunan yang signifikan pada rentang frekuensi yang relevan.

3. Penguat Video

Dalam aplikasi video, penguat transistor digunakan untuk memperkuat sinyal video dari perangkat seperti kamera, perekam video, atau pemutar DVD. Respons frekuensi yang baik diperlukan untuk memastikan bahwa penguat dapat memperkuat semua komponen frekuensi dalam rentang video yang relevan tanpa mengalami distorsi yang merugikan.

4. Penguat Sensor

Dalam aplikasi pengukuran dan pemantauan, penguat transistor digunakan untuk memperkuat sinyal dari berbagai jenis sensor seperti sensor suhu, tekanan, atau cahaya. Respons frekuensi yang baik diperlukan untuk memastikan bahwa penguat mampu memperkuat sinyal sensor pada frekuensi operasional yang diinginkan tanpa mengorbankan akurasi pengukuran.

5. Penguat Biomedis

Dalam aplikasi medis, penguat transistor digunakan dalam perangkat seperti elektrokardiograf (EKG) atau elektroensefalograf (EEG) untuk memperkuat sinyal biomedis dari tubuh manusia. Respons frekuensi yang baik diperlukan untuk memastikan bahwa penguat dapat memperkuat sinyal biomedis pada frekuensi yang relevan tanpa mengurangi akurasi diagnosa.

Kinerja transistor pada penguat frekuensi dipengaruhi oleh banyak faktor, termasuk topologi penguat, parameter transistor, komponen tambahan dalam rangkaian, dan kondisi operasional. Untuk merancang penguat yang efektif dalam menangani berbagai frekuensi, perlu memahami dan mengelola faktor-faktor ini dengan baik. Dengan optimasi yang tepat, penguat dapat mencapai kinerja yang diinginkan dan stabil pada berbagai aplikasi frekuensi tinggi.

Kesimpulan

Respons frekuensi penguat transistor menjadi hal yang sangat penting untuk dipahami, karena hal ini berkaitan dengan sejauh mana penguat transistor mampu bekerja pada berbagai frekuensi sinyal.Salah satu parameter yang digunakan untuk mengukur respons frekuensi penguat transistor adalah ‘‘bandwidth‘‘, yang menunjukkan rentang frekuensi di mana penguat transistor dapat bekerja secara efektif.

Selain itu, respons frekuensi penguat transistor juga berkaitan dengan redaman (attenuation) sinyal pada frekuensi yang lebih tinggi.Bagian dari respons frekuensi ini dapat diukur dengan menggunakan diagram Bode, yang menunjukkan bagaimana penguat transistor merespons terhadap frekuensi sinyal yang masuk.

Prinsip kerja transistor dalam respons frekuensi penguat transistor juga melibatkan penguatan arus dan sinyal, yang penting dalam merancang rangkaian yang dapat bekerja secara efisien pada berbagai frekuensi sinyal.

Kinerja transistor pada penguat frekuensi dipengaruhi oleh banyak faktor, termasuk topologi penguat, parameter transistor, komponen tambahan dalam rangkaian, dan kondisi operasional.Untuk merancang penguat yang efektif dalam menangani berbagai frekuensi, perlu memahami dan mengelola faktor-faktor ini dengan baik.Dengan optimasi yang tepat, penguat dapat mencapai kinerja yang diinginkan dan stabil pada berbagai aplikasi frekuensi tinggi.
