Reaksi eutektod merupakan salah satu fenomena penting dalam diagram fasa besi–karbon (Fe–C) yang berperan besar dalam pembentukan struktur mikro baja. Reaksi ini terjadi ketika satu fasa padat berubah menjadi dua fasa padat lainnya secara bersamaan pada suhu dan komposisi tertentu.

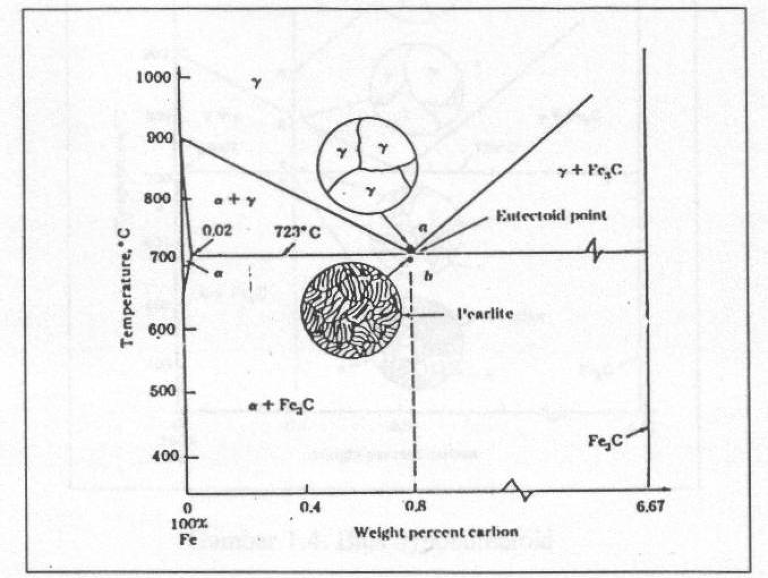

Dalam sistem Fe–C, reaksi eutektod berlangsung pada suhu sekitar 727°C dengan kadar karbon sekitar 0,76%. Pada kondisi ini, austenite (γ-Fe) akan berubah menjadi ferrite (α-Fe) dan cementite (Fe₃C). Hasil transformasi ini dikenal sebagai pearlite yang memiliki struktur berlapis atau lamelar.

Proses Terjadinya Reaksi Eutektod

Reaksi eutektod terjadi ketika material mengalami pendinginan dari fase austenite menuju suhu kritis eutektod. Pada awalnya, atom karbon terlarut secara merata dalam struktur austenite. Ketika suhu menurun hingga titik eutektod, struktur ini menjadi tidak stabil dan mulai terurai.

Proses ini berlangsung melalui mekanisme difusi, di mana atom karbon bergerak dan membentuk dua fase baru secara bersamaan, yaitu ferrite dan cementite. Transformasi tersebut menghasilkan struktur pearlite dengan pola lamela yang tersusun rapi dan berulang. Proses ini juga dipengaruhi oleh waktu penahanan suhu yang menentukan kesempurnaan transformasi.

Pengaruh terhadap Sifat Mekanik Material

Struktur pearlite yang terbentuk dari reaksi eutektod memberikan pengaruh signifikan terhadap sifat mekanik baja. Ferrite yang bersifat lunak dan ulet berpadu dengan cementite yang keras dan rapuh, sehingga menghasilkan kombinasi sifat yang seimbang antara kekuatan dan keuletan.

Jarak antar lamela dalam pearlite sangat menentukan karakteristik material. Struktur yang lebih halus akan meningkatkan kekuatan dan kekerasan, sedangkan struktur yang lebih kasar akan meningkatkan keuletan. Selain itu, distribusi pearlite yang merata juga membantu meningkatkan ketahanan terhadap beban siklik dan kelelahan material.

Peran dalam Proses Perlakuan Panas

Reaksi eutektod menjadi dasar dalam berbagai proses perlakuan panas seperti annealing dan normalizing. Dalam proses ini, baja dipanaskan hingga mencapai fase austenite, kemudian didinginkan dengan laju tertentu untuk memperoleh struktur mikro yang diinginkan.

Pendinginan lambat memungkinkan terbentuknya pearlite kasar, sementara pendinginan yang lebih cepat menghasilkan pearlite halus. Dengan mengontrol parameter tersebut, sifat mekanik material dapat disesuaikan dengan kebutuhan aplikasi teknik, seperti meningkatkan kekuatan, kekerasan, atau keuletan sesuai fungsi komponen. Hal ini sangat penting dalam industri manufaktur modern yang menuntut efisiensi dan performa tinggi.

Keterkaitan dengan Diagram TTT

Selain itu, reaksi eutektod juga memiliki keterkaitan erat dengan diagram TTT (Time-Temperature-Transformation) yang digunakan untuk menganalisis perubahan struktur mikro terhadap waktu dan suhu. Diagram ini membantu dalam memahami bagaimana variasi kecepatan pendinginan dapat menghasilkan struktur yang berbeda, seperti pearlite kasar, pearlite halus, bainite, hingga martensite.

Dengan memanfaatkan diagram tersebut, proses pengolahan material dapat dirancang secara lebih presisi untuk mendapatkan sifat mekanik yang optimal. Hal ini sangat penting dalam aplikasi teknik modern yang menuntut material dengan performa tinggi, ketahanan aus, serta umur pakai yang panjang.
