Diagram Time–Temperature–Transformation (TTT) merupakan diagram yang menunjukkan hubungan antara waktu, temperatur, dan perubahan fasa pada baja selama proses pendinginan secara isotermal. Diagram ini digunakan untuk memprediksi kapan dan bagaimana austenit akan berubah menjadi ferrit, perlit, bainit, maupun martensit pada kondisi temperatur tertentu.

Berbeda dengan diagram Fe–Fe₃C yang menggambarkan transformasi pada kondisi kesetimbangan, diagram TTT menjelaskan transformasi yang dipengaruhi oleh faktor waktu sehingga lebih sesuai digunakan dalam analisis proses perlakuan panas (heat treatment). Oleh karena itu, diagram TTT menjadi acuan penting dalam menentukan parameter pendinginan agar sifat mekanik baja dapat dikendalikan sesuai kebutuhan aplikasi.

Struktur dan Karakteristik Diagram TTT

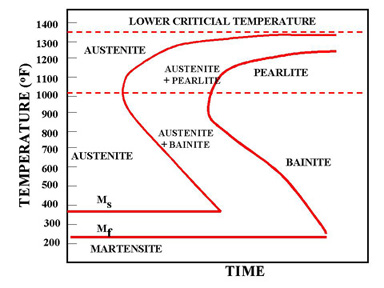

Diagram TTT memiliki sumbu vertikal berupa temperatur dan sumbu horizontal berupa waktu dalam skala logaritmik. Di dalam diagram terdapat dua kurva berbentuk huruf C, yaitu kurva awal (start curve) dan kurva akhir (finish curve) transformasi. Daerah di antara kedua kurva menunjukkan berlangsungnya perubahan fasa dari austenit menjadi ferrit, perlit, atau bainit. Bagian atas diagram umumnya merupakan daerah pembentukan perlit, sedangkan temperatur yang lebih rendah menghasilkan bainit. Apabila pendinginan berlangsung sangat cepat hingga melewati bagian hidung (nose) diagram tanpa memasuki daerah transformasi difusi, maka austenit akan berubah menjadi martensit ketika mencapai temperatur Ms (Martensite Start) dan transformasi berakhir mendekati Mf (Martensite Finish).

Faktor yang Mempengaruhi Transformasi pada Diagram TTT

Transformasi fasa pada diagram TTT dipengaruhi oleh komposisi kimia baja, ukuran butir austenit, serta laju pendinginan yang diterapkan. Unsur paduan seperti kromium, molibdenum, dan mangan yang terdapat pada baja SCM440 dapat menggeser kurva TTT ke arah kanan, sehingga waktu yang dibutuhkan untuk memulai transformasi menjadi lebih lama. Pergeseran ini meningkatkan kemampuan pengerasan (hardenability) karena pendinginan tidak harus berlangsung secepat baja karbon biasa untuk menghasilkan martensit. Oleh sebab itu, baja paduan seperti SCM440 banyak digunakan pada komponen mesin yang membutuhkan kombinasi kekerasan, kekuatan, dan ketangguhan setelah proses perlakuan panas.

Peran Diagram TTT dalam Proses Quenching

Dalam proses quenching, diagram TTT digunakan untuk menentukan laju pendinginan minimum agar pembentukan perlit dan bainit dapat dihindari. Pendinginan yang cukup cepat memungkinkan lintasan pendinginan melewati bagian hidung diagram sebelum transformasi difusi dimulai. Akibatnya, sebagian besar austenit akan berubah menjadi martensit yang memiliki kekerasan tinggi. Sebaliknya, apabila laju pendinginan terlalu lambat, austenit akan lebih dahulu berubah menjadi perlit atau bainit sehingga kekerasan akhir material menjadi lebih rendah. Dengan demikian, diagram TTT sangat membantu dalam pemilihan media pendingin seperti air, minyak, maupun larutan polimer sesuai karakteristik baja yang digunakan.

Relevansi Diagram TTT pada Baja SCM440

Pada baja SCM440, diagram TTT menjadi dasar untuk memahami transformasi fasa setelah proses austenitisasi pada temperatur sekitar 900°C. Ketika baja dipanaskan hingga seluruh struktur berubah menjadi austenit, media pendingin akan menentukan lintasan pendinginan terhadap kurva TTT. Pendinginan menggunakan air umumnya menghasilkan laju pendinginan paling tinggi sehingga peluang terbentuknya martensit lebih besar dibandingkan minyak atau larutan polimer. Oleh karena itu, pemahaman terhadap diagram TTT sangat penting dalam penelitian perlakuan panas karena mampu menjelaskan hubungan antara media quenching, laju pendinginan, struktur mikro yang terbentuk, serta peningkatan sifat mekanik seperti kekerasan dan kekuatan baja.
