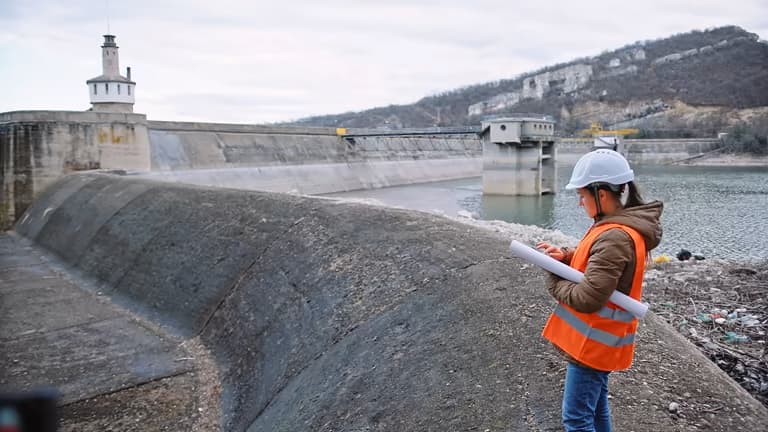

Bendungan adalah salah satu struktur rekayasa sipil paling vital yang berfungsi untuk menahan dan menampung air, mengatur aliran sungai, menghasilkan energi listrik, dan menyediakan air untuk berbagai keperluan. Mengingat besarnya potensi dampak jika terjadi kegagalan, analisis stabilitas bendungan merupakan aspek krusial dalam perencanaan, desain, dan pemeliharaannya. Salah satu pendekatan modern yang semakin banyak digunakan untuk analisis stabilitas bendungan adalah Metode Elemen Hingga (Finite Element Method - FEM).

Mengapa Analisis Stabilitas Bendungan Begitu Penting?

Kegagalan bendungan dapat menyebabkan bencana besar, meliputi kehilangan nyawa, kerusakan properti dan infrastruktur di hilir, serta dampak lingkungan yang luas. Oleh karena itu, memastikan bahwa bendungan dirancang dan dibangun untuk tetap stabil di bawah berbagai kondisi pembebanan adalah mutlak.

Jenis-jenis kegagalan bendungan yang umum meliputi:

• Kegagalan Hidraulik: Seperti overtopping (air melimpah di atas puncak bendungan), erosi pada bagian hilir, atau piping (rembesan air yang membentuk saluran di dalam tubuh atau fondasi bendungan).

• Kegagalan Struktural: Akibat ketidakstabilan lereng, retakan, atau keruntuhan elemen struktur.

• Kegagalan Fondasi: Longsoran fondasi, piping di fondasi, atau penurunan berlebihan.

• Kegagalan Seismik: Kerusakan akibat gempa bumi, seperti liquefaction pada tanah fondasi atau keruntuhan tubuh bendungan.

Analisis stabilitas bertujuan untuk mengevaluasi apakah bendungan memiliki faktor keamanan (Factor of Safety - FS) yang memadai terhadap berbagai mode kegagalan ini.

Baca Juga : Faktor Penyebab Konflik dalam Proyek Infrastruktur

Keterbatasan Metode Konvensional dan Keunggulan Metode Elemen Hingga

Secara tradisional, analisis stabilitas bendungan, terutama stabilitas lereng bendungan urugan, sering menggunakan Metode Kesetimbangan Batas (Limit Equilibrium Method). Metode ini, seperti Metode Bishop, Janbu, atau Spencer, berasumsi bahwa ada bidang longsor melingkar atau non-melingkar, lalu menghitung faktor keamanan dengan menyeimbangkan gaya-gaya pada bidang tersebut.

Meskipun Metode Kesetimbangan Batas relatif sederhana dan banyak digunakan, ia memiliki beberapa keterbatasan:

• Asumsi Sederhana: Mengasumsikan distribusi tegangan di sepanjang bidang longsor yang seringkali tidak realistis.

• Tidak Memodelkan Deformasi: Hanya memberikan informasi tentang faktor keamanan, tetapi tidak memberikan gambaran tentang deformasi atau regangan yang terjadi di dalam massa bendungan.

• Sulit untuk Kondisi Kompleks: Kurang efektif untuk memodelkan kondisi tanah atau batuan yang sangat heterogen, keberadaan retakan, atau interaksi kompleks antara tubuh bendungan dan fondasinya.

Di sinilah Metode Elemen Hingga (Finite Element Method - FEM) menjadi sangat unggul. FEM adalah teknik numerik yang membagi struktur atau domain kontinum (seperti tubuh bendungan dan fondasinya) menjadi sejumlah elemen kecil yang saling terhubung (misalnya, segitiga, segiempat). Setiap elemen memiliki properti material dan perilaku konstitutifnya sendiri.

Keunggulan FEM untuk analisis stabilitas bendungan meliputi:

• Analisis Tegangan-Regangan yang Komprehensif: FEM dapat memodelkan dan menghitung distribusi tegangan dan regangan di seluruh tubuh bendungan dan fondasinya secara detail, termasuk area konsentrasi tegangan.

• Perilaku Material Non-Linear: Mampu mengakomodasi perilaku material tanah yang non-linear (misalnya, plastisitas, hardening, softening) serta perilaku material beton atau batuan. Ini sangat penting untuk memprediksi respons bendungan di bawah beban ekstrem.

• Variasi Properti Material: Dengan mudah dapat memodelkan lapisan tanah yang heterogen, zona dengan properti berbeda, dan adanya material khusus seperti lapisan kedap air atau filter.

• Kondisi Batas yang Kompleks: Mampu menangani kondisi batas yang realistis, termasuk interaksi antara bendungan dan fondasinya, serta keberadaan air dan rembesan.

• Analisis Rembesan (Seepage Analysis): Perangkat lunak FEM modern dapat melakukan analisis rembesan secara terpisah atau terintegrasi, menghitung distribusi tekanan air pori di dalam tubuh bendungan dan fondasi. Tekanan air pori ini kemudian dapat dimasukkan sebagai beban dalam analisis stabilitas.

• Analisis Dinamis (Seismik): FEM sangat powerful untuk analisis respons bendungan terhadap gempa bumi, memodelkan propagasi gelombang seismik melalui tubuh bendungan dan fondasi, serta respons dinamis struktur.

• Identifikasi Bidang Longsor Kritis: Meskipun FEM tidak secara langsung menghitung faktor keamanan dengan metode irisan, metode seperti Strength Reduction Method (SRM) dapat digunakan untuk secara iteratif mengurangi kuat geser material hingga terjadi keruntuhan, sehingga menghasilkan faktor keamanan dan secara implisit mengidentifikasi bidang longsor kritis.

Baca Juga : Anak Sipil Harus Kenal Analisis Struktur

Langkah-langkah Analisis Stabilitas Bendungan dengan Metode Elemen Hingga

Proses analisis stabilitas bendungan menggunakan FEM biasanya melibatkan langkah-langkah berikut:

1. Pemodelan Geometri: Menggambar geometri bendungan, fondasi, dan lapisan-lapisan tanah di bawahnya secara akurat dalam perangkat lunak FEM (misalnya, Plaxis, GEO-SLOPE, Abaqus). Ini mencakup ketinggian bendungan, lebar, kemiringan lereng, dan detail zonasi material.

2. Definisi Properti Material: Memasukkan parameter geoteknik untuk setiap zona material (inti, zona transisi, rockfill, tanah fondasi) yang diperoleh dari investigasi tanah dan uji laboratorium. Parameter ini meliputi:

   • Untuk model elastis-plastis (misalnya Mohr-Coulomb, Hardening Soil): Berat jenis, modulus elastisitas, rasio Poisson, kohesi efektif (c′), sudut geser dalam efektif (ϕ′), dan parameter dilasi.

   • Untuk analisis dinamis: Modulus geser, rasio redaman, dan parameter lain yang relevan.

3. Definisi Kondisi Batas: Menetapkan kondisi batas pada model (misalnya, tumpuan pada dasar model, kondisi aliran air pada batas atas dan bawah).

4. Aplikasi Pembebanan: Menerapkan berbagai skenario pembebanan yang relevan untuk bendungan, termasuk:

   • Berat Sendiri (Self-weight): Beban gravitasi dari material bendungan itu sendiri.

   • Tekanan Air Hidrostatik: Tekanan air dari waduk di sisi hulu bendungan.

   • Tekanan Air Pori (Pore Water Pressure): Distribusi tekanan air pori di dalam tubuh bendungan dan fondasi akibat rembesan. Ini bisa dihitung dari analisis rembesan terpisah.

   • Beban Gempa (Seismic Load): Jika analisis dinamis dilakukan, akselerogram gempa atau respons spektrum diterapkan.

   • Kondisi Muka Air Berubah: Analisis untuk kondisi muka air normal, muka air banjir, surut cepat (rapid drawdown), dan surut lambat (slow drawdown).

5. Diskretisasi (Meshing): Membagi geometri menjadi elemen-elemen hingga (misalnya, segitiga 6-node atau 15-node). Kepadatan mesh harus disesuaikan, dengan mesh yang lebih halus di area kritis (misalnya, di dekat kaki lereng, perubahan material) untuk akurasi yang lebih tinggi.

6. Pelaksanaan Analisis: Perangkat lunak FEM akan memecahkan persamaan keseimbangan dan konstitutif untuk setiap elemen dan node, menghasilkan distribusi tegangan, regangan, dan perpindahan di seluruh model.

7. Evaluasi Hasil dan Faktor Keamanan:

   • Perpindahan dan Deformasi: Memeriksa pola perpindahan dan deformasi untuk mengidentifikasi area yang mengalami pergerakan signifikan.

   • Distribusi Tegangan-Regangan: Menganalisis distribusi tegangan dan regangan efektif di seluruh bendungan untuk mengidentifikasi zona-zona kritis yang mendekati batas kekuatan.

   • Faktor Keamanan (FS): Menggunakan metode seperti Strength Reduction Method (SRM) atau Shear Strength Reduction (SSR) untuk menentukan faktor keamanan terhadap keruntuhan lereng. SRM secara iteratif mengurangi parameter kuat geser (kohesi dan sudut geser dalam) hingga sistem menjadi tidak stabil. Faktor pengurangan pada titik kegagalan adalah faktor keamanannya.

   • Tekanan Air Pori: Memastikan distribusi tekanan air pori sesuai dengan yang diharapkan dan tidak menyebabkan tekanan angkat berlebihan.

8. Iterasi dan Optimasi Desain: Jika faktor keamanan tidak memenuhi persyaratan minimum atau jika ada masalah deformasi, desain bendungan akan dioptimalkan (misalnya, perubahan geometri, penambahan zona material baru) dan analisis diulang hingga desain aman dan optimal.

Baca Juga : Struktur Beton Bertulang atau Baja

Kondisi Kritis yang Dianalisis

Dalam analisis stabilitas bendungan, beberapa kondisi pembebanan dianggap kritis dan harus dievaluasi secara menyeluruh:

• Kondisi Akhir Konstruksi (End-of-Construction): Saat bendungan baru selesai dibangun dan belum terisi air. Tekanan air pori mungkin tinggi akibat pemadatan.

• Kondisi Operasi Normal (Steady Seepage): Bendungan terisi air hingga muka air normal, dan pola rembesan telah stabil.

• Kondisi Muka Air Banjir (Full Reservoir/Flood Pool): Bendungan terisi hingga muka air maksimum yang mungkin terjadi.

• Kondisi Surut Cepat (Rapid Drawdown): Muka air waduk turun dengan cepat. Ini adalah kondisi paling kritis untuk lereng hulu, karena air di dalam tubuh bendungan tidak dapat mengalir keluar secepat penurunan muka air di waduk, menyebabkan peningkatan tekanan air pori dan penurunan tegangan efektif.

• Kondisi Gempa (Earthquake Loading): Analisis dinamik untuk mengevaluasi respons bendungan terhadap guncangan gempa yang direncanakan.

• Kondisi Jangka Panjang (Long-term Stability): Mempertimbangkan perubahan properti material seiring waktu dan efek konsolidasi penuh.

Analisis stabilitas bendungan dengan Metode Elemen Hingga (FEM) adalah pendekatan yang canggih dan komprehensif untuk menjamin keamanan dan keandalan salah satu struktur infrastruktur paling penting. Dengan kemampuannya memodelkan perilaku material non-linear, interaksi yang kompleks, dan kondisi pembebanan dinamis, FEM memberikan wawasan yang jauh lebih mendalam daripada metode konvensional.

Melalui simulasi yang akurat terhadap distribusi tegangan, regangan, perpindahan, dan faktor keamanan di bawah berbagai skenario kritis, insinyur dapat merancang bendungan yang tangguh dan tahan terhadap potensi kegagalan. Penggunaan FEM tidak hanya meningkatkan tingkat keamanan bendungan, tetapi juga mengoptimalkan desain, mengurangi risiko, dan pada akhirnya melindungi kehidupan serta aset di wilayah hilir.
