Sistem listrik arus bolak-balik (AC) merupakan bagian penting dari kehidupan modern, digunakan untuk berbagai aplikasi di rumah, industri, dan komersial. Dalam sistem AC, arus listrik seharusnya mengalir dalam bentuk gelombang sinusoidal yang bersih dan stabil. Namun, seringkali terjadi penyimpangan dari bentuk gelombang ideal ini, yang dikenal dengan istilah harmonik.
Harmonik adalah gelombang listrik dengan frekuensi kelipatan bulat dari frekuensi dasar sistem. Sebagai contoh, jika frekuensi dasar sistem adalah 50 Hz, maka harmonik kedua akan berfrekuensi 100 Hz, harmonik ketiga 150 Hz, dan seterusnya. Kehadiran harmonik dalam sistem AC dapat menimbulkan berbagai dampak negatif yang mempengaruhi kinerja sistem, peralatan, dan efisiensi energi.
Dalam artikel ini, kita akan membahas lebih dalam mengenai pengertian harmonik, penyebab terjadinya harmonik, dampak yang ditimbulkannya, serta cara mengelola dan mengatasi harmonik agar kualitas daya listrik tetap optimal dan peralatan dapat berfungsi dengan baik. Pemahaman yang baik mengenai harmonik sangat penting bagi para teknisi dan engineer yang terlibat dalam perancangan, pengoperasian, dan pemeliharaan sistem kelistrikan.
Apa yang Dimaksud dengan Harmonik dalam Listrik AC?
Definisi dan Karakteristik Harmonik
Harmonik dalam sistem AC adalah gelombang listrik yang memiliki frekuensi kelipatan dari frekuensi dasar sistem. Dalam sistem yang ideal, arus listrik akan mengalir dalam bentuk gelombang sinusoidal murni. Namun, kenyataannya, arus listrik sering terdistorsi, terutama pada sistem dengan beban non-linear. Distorsi ini menyebabkan terbentuknya gelombang-gelombang listrik dengan frekuensi lebih tinggi, yang disebut dengan harmonik.
Setiap gelombang harmonik memiliki frekuensi tertentu yang merupakan kelipatan dari frekuensi dasar sistem. Misalnya, pada sistem dengan frekuensi dasar 60 Hz, harmonik pertama memiliki frekuensi 60 Hz, harmonik kedua 120 Hz, harmonik ketiga 180 Hz, dan seterusnya. Harmonik-harmonik ini membawa energi tambahan yang dapat mengganggu kualitas daya listrik dan memengaruhi kinerja peralatan listrik.
Jenis-Jenis Harmonik yang Perlu Diketahui
Terdapat beberapa jenis harmonik yang dapat terbentuk dalam sistem AC. Setiap jenis harmonik ini memiliki karakteristik dan pengaruh yang berbeda terhadap sistem kelistrikan. Jenis harmonik yang paling umum antara lain:
-
Harmonik Genap (Even Harmonics): Harmonik yang memiliki frekuensi kelipatan genap dari frekuensi dasar sistem, seperti harmonik kedua (120 Hz), keempat (240 Hz), dan seterusnya. Harmonik jenis ini cenderung muncul akibat penggunaan beban yang simetris atau peralatan yang memiliki siklus arus simetris, seperti motor dengan pengaturan kecepatan variabel.
-
Harmonik Ganjil (Odd Harmonics): Harmonik yang memiliki frekuensi kelipatan ganjil dari frekuensi dasar sistem, seperti harmonik ketiga (180 Hz), kelima (300 Hz), ketujuh (420 Hz), dan seterusnya. Harmonik jenis ini lebih sering terjadi pada peralatan dengan komponen non-linear yang menghasilkan arus pulsa, seperti dioda, VFD (Variable Frequency Drive), dan alat elektronik.
Faktor-Faktor yang Menyebabkan Terjadinya Harmonik
Peran Beban Non-Linear dalam Pembentukan Harmonik
Salah satu penyebab utama terjadinya harmonik dalam sistem listrik adalah beban non-linear. Beban non-linear adalah peralatan yang tidak menarik arus listrik secara proporsional terhadap tegangan yang diberikan. Peralatan ini menghasilkan distorsi arus yang menciptakan gelombang harmonik. Contoh peralatan non-linear yang umum adalah:
-
VFD (Variable Frequency Drive): Alat ini digunakan untuk mengontrol kecepatan motor dengan mengubah frekuensi sumber listrik. VFD menggunakan penyearah jembatan dioda yang mengubah arus AC menjadi DC, yang kemudian dikendalikan dan diubah kembali menjadi AC. Proses ini menghasilkan arus dengan bentuk gelombang yang terdistorsi dan mengandung harmonik.
-
Peralatan Elektronik: Peralatan seperti komputer, televisi, dan catu daya mode saklar (SMPS) juga dapat menghasilkan harmonik. SMPS mengubah tegangan AC menjadi DC dan kembali lagi menjadi AC dengan frekuensi yang bervariasi, menyebabkan arus yang terdistorsi.
Pengaruh Peralatan Industri dan Elektronik terhadap Harmonik
Selain peralatan rumah tangga dan komersial, peralatan industri juga dapat menjadi penyebab terbentuknya harmonik. Peralatan seperti mesin las busur, pengelasan, furnace listrik, dan peralatan industri lainnya dapat menghasilkan arus dengan distorsi yang signifikan. Penggunaan perangkat ini dalam jumlah besar di area industri dapat menyebabkan tingkat harmonik yang tinggi dalam sistem distribusi listrik.
Selain itu, peralatan elektronik yang semakin banyak digunakan dalam kehidupan sehari-hari juga turut menyumbang pada pembentukan harmonik. Seiring dengan berkembangnya teknologi, jumlah peralatan elektronik yang menggunakan teknologi switching power supply (SPS) terus meningkat, yang turut berkontribusi pada masalah harmonik dalam sistem kelistrikan.
Dampak yang Ditimbulkan oleh Harmonik pada Sistem Listrik
Kerusakan Peralatan dan Efek pada Infrastruktur Listrik

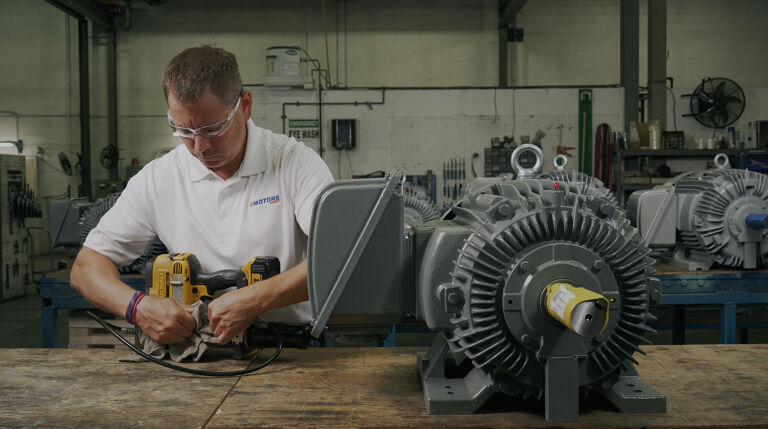

Salah satu dampak utama dari harmonik adalah kerusakan pada peralatan listrik, terutama yang berhubungan langsung dengan distribusi daya. Motor listrik, transformator, dan peralatan lainnya dapat mengalami kerusakan akibat pemanasan berlebih.
Harmonik menyebabkan peningkatan arus pada peralatan tersebut, yang pada gilirannya dapat menyebabkan peningkatan suhu. Suhu yang berlebihan dapat merusak isolasi pada motor dan transformator, mengurangi umur peralatan, dan bahkan menyebabkan kegagalan total.
Pengaruh Negatif terhadap Efisiensi Energi dan Kinerja Sistem
Harmonik juga dapat menurunkan efisiensi energi dalam sistem kelistrikan. Arus harmonik tidak bekerja secara efektif dalam menghasilkan energi mekanik atau daya berguna, sehingga meningkatkan konsumsi daya yang tidak efisien.
Selain itu, harmonik juga menyebabkan peningkatan rugi daya dalam sistem distribusi listrik, yang pada akhirnya meningkatkan biaya operasional.
Gangguan pada Peralatan Sensitif dan Sistem Kontrol
Peralatan sensitif, seperti perangkat komunikasi, komputer, dan sistem kontrol otomatis, juga sangat rentan terhadap gangguan harmonik. Distorsi harmonik dapat menyebabkan kegagalan atau ketidakakuratan dalam pengukuran dan pengendalian sistem, mengganggu proses produksi, dan meningkatkan kemungkinan kesalahan operasional.
Strategi Pengelolaan Harmonik dalam Sistem Listrik AC
Penerapan Filter Pasif untuk Menyaring Harmonik
Salah satu metode paling umum untuk mengelola harmonik dalam sistem listrik adalah dengan menggunakan filter pasif. Filter pasif dirancang untuk menyaring harmonik dengan cara mengalirkan frekuensi harmonik tertentu ke tanah atau beban lain yang dapat menyerap energi tersebut.
Filter pasif ini biasanya terdiri dari kombinasi kapasitor, induktor, dan resistor, yang disesuaikan dengan frekuensi harmonik yang ingin dihilangkan. Filter ini cukup efektif untuk mengatasi harmonik pada frekuensi yang tetap dan konstan.
Solusi Filter Aktif untuk Mengatasi Distorsi Harmonik secara Dinamis
Selain filter pasif, filter aktif juga dapat digunakan untuk mengatasi harmonik dengan cara yang lebih dinamis. Filter aktif menggunakan perangkat elektronik daya yang mampu mendeteksi harmonik dalam sistem secara real-time dan menghasilkan sinyal yang dapat membatalkan harmonik tersebut. Teknologi ini lebih fleksibel dan dapat mengatasi variasi harmonik yang berubah-ubah, sehingga sangat efektif untuk sistem dengan beban yang berubah-ubah.
Inovasi Terkini dalam Pengelolaan Harmonik
Dengan berkembangnya teknologi, berbagai inovasi baru dalam pengelolaan harmonik terus dikembangkan. Salah satunya adalah penggunaan perangkat pengendali harmonik yang lebih canggih, seperti pengontrol berbasis mikroprosesor yang dapat memantau dan mengendalikan kualitas daya dalam waktu nyata. Teknologi ini memungkinkan pengelolaan harmonik yang lebih efisien dan otomatis, dengan kemampuan untuk menyesuaikan pengaturan filter berdasarkan kondisi harmonik yang ada.
Menuju Sistem Kelistrikan yang Lebih Efisien dan Bebas Gangguan Harmonik
Mengelola harmonik dalam sistem listrik AC sangat penting untuk menjaga kualitas daya, efisiensi energi, dan keandalan sistem. Harmonik yang tidak terkendali dapat menyebabkan kerusakan peralatan, penurunan efisiensi, dan gangguan pada sistem kontrol. Oleh karena itu, penting bagi engineer dan teknisi untuk memahami penyebab, dampak, serta cara-cara pengelolaan harmonik yang efektif. Dengan penggunaan teknologi yang tepat, harmonik dapat dikendalikan, dan sistem listrik dapat beroperasi dengan optimal.
Rekomendasi untuk Mengurangi Dampak Harmonik
Untuk mengurangi dampak harmonik, beberapa langkah praktis yang dapat dilakukan antara lain:
-
Penggunaan filter harmonik untuk mengurangi distorsi arus.
-
Pemilihan peralatan dengan kemampuan harmonik rendah, seperti motor dan inverter yang telah dirancang dengan teknologi untuk mengurangi harmonik.
-
Monitoring kualitas daya secara rutin untuk mendeteksi adanya harmonik lebih awal dan mencegah dampaknya.
Dengan langkah-langkah ini, sistem listrik dapat beroperasi dengan lebih efisien dan peralatan dapat memiliki umur yang lebih panjang. Mengelola harmonik dengan tepat adalah kunci untuk menciptakan sistem kelistrikan yang andal dan efisien.
