Mengenal Jenis-Jenis Penghantar dalam Panel Listrik sebagai Fondasi Utama Sistem Distribusi Energi

Di balik tampilan rapi dan kokoh sebuah panel listrik, tersembunyi jaringan penghantar yang menentukan seberapa aman, efisien, dan tahan lama sistem kelistrikan beroperasi. Dari kabel tenaga, kontrol, hingga komunikasi.

Ade Apristiawan8 Mei 2025

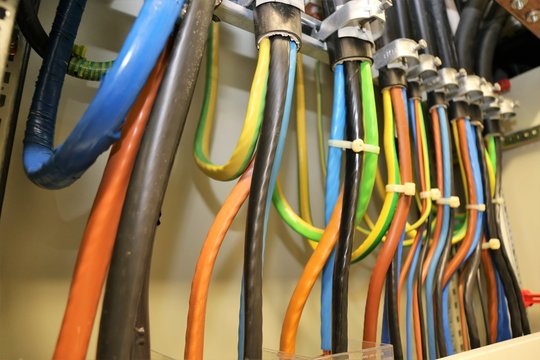

Dalam dunia teknik kelistrikan, panel listrik atau electric enclosure berfungsi sebagai pusat distribusi, pengendali, dan proteksi dari sistem tenaga listrik yang menggerakkan berbagai beban baik dalam skala industri, komersial, maupun residensial. Di balik lapisan logam panel yang kokoh dan rapi, terdapat sistem jaringan internal yang rumit dan sangat vital yaitu penghantar listrik. Elemen ini mungkin tampak sederhana karena bentuknya yang berupa kabel atau jalur konduktor, namun sejatinya penghantar merupakan urat nadi dari setiap sistem kelistrikan.

Seperti halnya sistem peredaran darah dalam tubuh manusia, penghantar berperan dalam menyalurkan "energi kehidupan" dalam bentuk arus listrik dari sumber daya utama menuju titik beban, seperti motor listrik, lampu penerangan, sistem kontrol otomatis, sensor, relay, dan berbagai komponen lainnya. Kualitas, jenis, dan konfigurasi penghantar yang digunakan akan sangat menentukan apakah suatu panel mampu bekerja secara optimal, aman, dan andal dalam jangka panjang.

Dalam praktiknya, pemilihan penghantar tidak hanya sekadar menentukan ukuran atau luas penampang sesuai kebutuhan arus. Seorang engineer juga harus memahami karakteristik masing-masing jenis penghantar, material konduktor yang digunakan, isolasi luar, fleksibilitas instalasi, hingga kemampuan penghantar tersebut dalam menghadapi suhu tinggi, interferensi elektromagnetik, lingkungan basah atau korosif, dan beban non-linear yang bisa menimbulkan distorsi harmonik.

Selain itu, tren industrialisasi yang semakin pesat dan adopsi teknologi otomatisasi yang tinggi mendorong lahirnya beragam jenis kabel dan penghantar khusus, seperti kabel shielded untuk komunikasi data, kabel fire-resistant untuk sistem keselamatan, hingga penghantar fleksibel dengan inti halus untuk aplikasi dinamis pada panel mesin produksi modern. Maka dari itu, memahami jenis-jenis penghantar yang sering digunakan di dalam panel listrik menjadi pengetahuan dasar yang wajib dimiliki oleh setiap praktisi kelistrikan.

Bukan hanya untuk memastikan fungsionalitas sistem berjalan lancar, pemahaman ini juga menyangkut aspek keselamatan jiwa, efisiensi energi, umur pakai peralatan, dan kepatuhan terhadap standar internasional. Kesalahan dalam memilih penghantar bisa menyebabkan overheating, penurunan tegangan, hingga kebakaran akibat hubung singkat, yang tentunya sangat dihindari dalam sistem kelistrikan yang profesional.

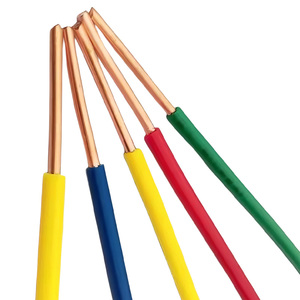

1. Kabel NYA

Kabel NYA (New York A) adalah jenis penghantar yang paling umum dijumpai pada instalasi listrik dasar. Kabel ini terdiri dari inti tunggal tembaga berlapis isolasi PVC. Karakteristiknya yang kaku membuatnya cocok untuk instalasi permanen di dalam panel, terutama untuk jalur fasa, netral, atau grounding.

Namun perlu dicatat bahwa NYA tidak tahan terhadap kelembaban dan tidak direkomendasikan untuk aplikasi luar ruangan atau lingkungan basah tanpa pelindung tambahan seperti pipa conduit atau ducting tertutup.

2. Kabel NYM

Kabel NYM adalah versi yang lebih baik dari NYA, dengan beberapa inti (multi-core) yang dibungkus dengan dua lapis isolasi PVC. Ini memberikan perlindungan ekstra terhadap kelembaban, dan karenanya lebih fleksibel untuk digunakan pada distribusi daya di dalam gedung maupun dalam panel listrik untuk jalur kontrol dan beban ringan.

Keunggulan NYM terletak pada kekuatannya dalam menangani distribusi daya tanpa terlalu banyak kelenturan, cocok untuk sistem yang jarang mengalami perubahan atau gangguan fisik.

3. Kabel NYAF

Jika Anda sering bekerja dengan wiring terminal kontrol, push button, relay, atau indikator panel, maka kabel NYAF adalah teman setia Anda. Kabel ini terdiri dari banyak serabut tembaga halus yang dilapisi isolasi PVC, menjadikannya sangat fleksibel untuk ditarik dan diatur dalam panel kecil atau sempit.

Kabel NYAF memudahkan proses instalasi dan perawatan karena fleksibilitasnya memungkinkan teknisi merapikan kabel dengan sistem manajemen kabel seperti ducting atau cable tray kecil.

4. Kabel NYY

Kabel NYY dirancang untuk tugas berat. Ia memiliki satu atau beberapa inti tembaga, dilapisi isolasi PVC yang kuat dan pelindung luar yang tahan terhadap air dan tekanan mekanik. Kabel ini banyak digunakan pada koneksi dari luar ruangan ke dalam panel listrik, seperti dari tiang PLN ke LVMDP, atau dari genset ke panel ATS.

Kemampuan NYY menahan kelembaban dan kondisi bawah tanah menjadikannya ideal untuk jalur utama (main line) dan feeder utama pada sistem distribusi tenaga.

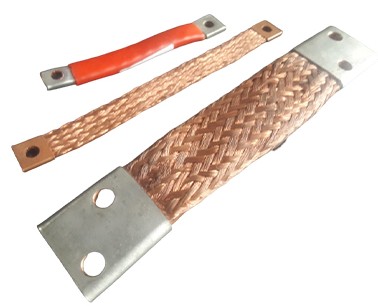

5. Kabel Tembaga Fleksibel

Dalam panel-panel dengan arus besar, seperti panel MCC (Motor Control Center) atau panel LVMDP, kabel tembaga fleksibel digunakan untuk koneksi antar komponen besar. Dengan struktur serabut yang sangat halus dan tanpa lapisan isolasi (untuk versi lug ready), kabel ini memungkinkan kelenturan tinggi dan mampu menyalurkan arus besar dengan efisien.

Biasanya kabel ini dipasang dari MCCB ke busbar atau ke terminal kontaktor, dengan sambungan menggunakan lug tembaga berulir dan pengaman heat shrink untuk mencegah short circuit.

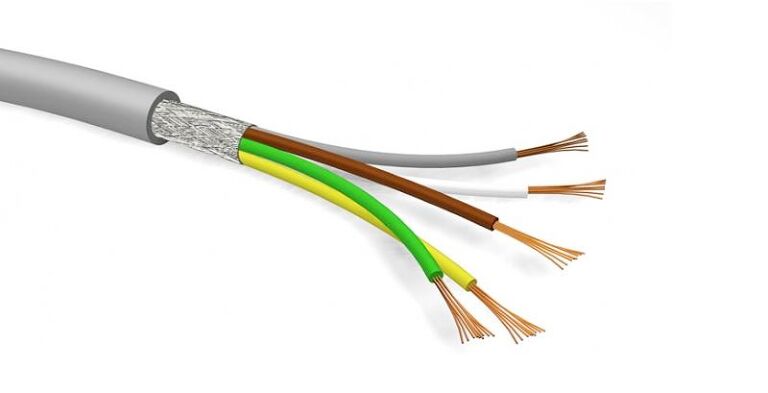

6. Kabel Kontrol (LIYY, LIYCY)

Untuk aplikasi kontrol yang melibatkan sinyal digital atau analog dari sensor, saklar, atau panel HMI ke PLC, digunakan kabel kontrol tipe LIYY atau LIYCY. Kabel ini terdiri dari banyak inti kecil dengan warna standar internasional dan sering kali dilengkapi shielding (pelindung interferensi elektromagnetik).

Kabel kontrol memastikan sinyal tidak terganggu oleh noise dari arus besar yang mungkin berdekatan di dalam panel, menjadikannya elemen penting dalam panel otomasi modern.

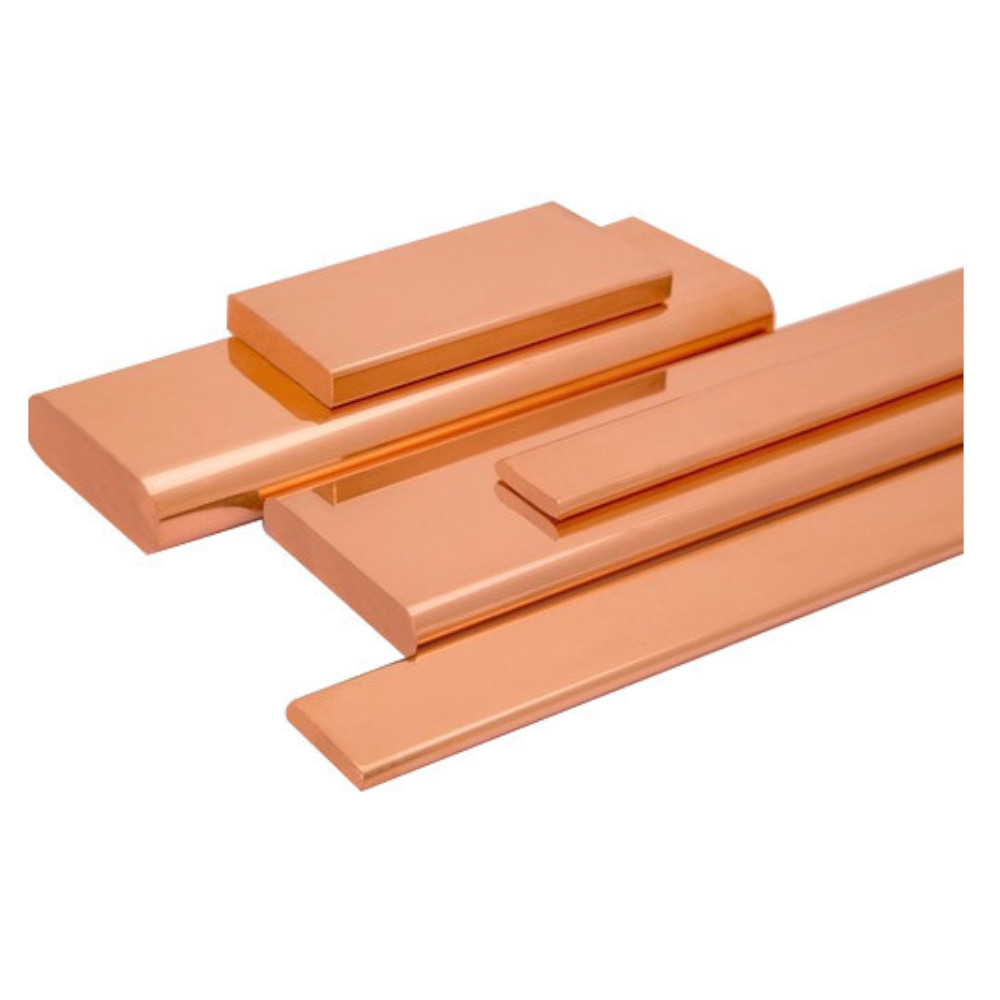

7. Busbar Tembaga

Ketika kita berbicara tentang distribusi arus besar di dalam panel, maka busbar tembaga menjadi solusi utama. Terbuat dari lempengan tembaga padat dengan ketebalan tertentu (umumnya 5mm hingga 10mm), busbar digunakan sebagai konduktor utama untuk menyuplai arus ke berbagai bagian panel secara seimbang.

Kelebihan busbar adalah kemampuannya dalam mengalirkan arus besar tanpa panas berlebih, serta kemudahan dalam pemasangan pengaman (insulator), konektor, dan fuse holder. Busbar juga mempermudah perluasan panel tanpa harus mengganti jalur kabel.

8. Kabel Thermocouple

Dalam sistem panel yang melibatkan kontrol suhu, seperti HVAC, oven industri, atau boiler, digunakan kabel thermocouple tipe T, K, atau J. Kabel ini dirancang khusus untuk mentransmisikan tegangan kecil akibat perbedaan suhu antara ujung sensor dan panel pembaca.

Akurasi kabel thermocouple sangat bergantung pada jenis material dan standar kalibrasi, sehingga penggunaannya harus disesuaikan dengan jenis sensor dan lingkungan aplikasinya.

9. Kabel Instrumentasi

Pada sistem kontrol industri skala besar, seperti SCADA atau DCS, digunakan kabel instrumentasi yang terdiri dari twisted pair (dua kawat saling melilit) dan shielding untuk menghindari gangguan sinyal. Kabel ini biasa digunakan untuk sinyal 4-20 mA, sinyal digital, atau komunikasi Modbus dan Profibus.

Dalam panel, kabel ini biasanya ditarik secara terpisah dari kabel power untuk mencegah interferensi, dan dipasang dengan tray terisolasi atau ducting terpisah.

10. Kabel Motor Fleksibel (NYMHY, H07RN-F)

Untuk koneksi motor listrik dari panel kontrol ke unit motor di lapangan, terutama pada motor pompa, conveyor, atau blower, digunakan kabel fleksibel seperti NYMHY atau H07RN-F. Kabel ini tahan terhadap getaran, tikungan, dan suhu tinggi, sehingga ideal untuk lingkungan pabrik yang dinamis.

Tipe kabel ini juga umum digunakan pada aplikasi VFD (Variable Frequency Drive) karena fleksibilitas dan lapisan isolasinya yang kuat terhadap lonjakan tegangan switching inverter.

Pemilihan jenis penghantar yang tepat tidak bisa disamaratakan, karena setiap panel memiliki karakteristik, beban, dan fungsi yang berbeda. Seorang electrical engineer perlu mempertimbangkan berbagai faktor seperti arus nominal, suhu kerja, fleksibilitas instalasi, gangguan elektromagnetik, kemudahan perawatan, serta lingkungan operasional baik itu lembap, berdebu, korosif, hingga area berisiko ledakan (hazardous area).

Selain itu, standar nasional dan internasional seperti SNI, IEC, NEC, atau IEEE juga perlu dijadikan acuan dalam proses desain dan instalasi, agar sistem yang dibangun memenuhi persyaratan teknis dan keselamatan yang berlaku. Kesalahan dalam memilih jenis kabel atau penghantar bisa berdampak langsung pada kestabilan operasi panel, umur komponen, dan tentunya keselamatan personel yang terlibat.

Di era industri modern yang semakin menuntut keandalan dan efisiensi energi, penguasaan terhadap jenis-jenis penghantar dan aplikasinya dalam panel listrik bukan hanya menjadi kompetensi teknis, tetapi juga cerminan profesionalitas seorang engineer. Kemampuan merancang sistem distribusi dan kontrol dengan presisi menunjukkan bahwa setiap kabel yang ditarik, setiap jalur yang ditentukan, dan setiap sambungan yang dibuat telah dipikirkan matang berdasarkan ilmu, pengalaman, dan tanggung jawab.
