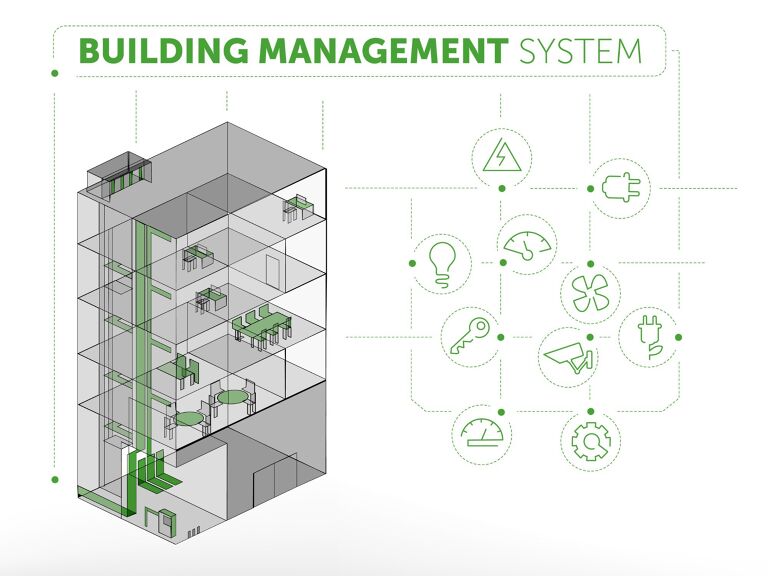

Pengelolaan gedung telah bertransformasi menjadi lebih canggih dan efisien, berkat perkembangan teknologi yang memungkinkan kontrol dan pemantauan berbagai sistem di dalam gedung secara otomatis. Salah satu teknologi yang mendasari revolusi ini adalah Building Management System (BMS), yang merupakan sistem terintegrasi untuk memantau dan mengelola berbagai fasilitas gedung, mulai dari pencahayaan hingga sistem HVAC (heating, ventilation, and air conditioning). Panel kontrol BMS memainkan peran penting dalam sistem ini dengan menghubungkan dan mengendalikan semua elemen tersebut.

Apa Itu Panel Kontrol BMS?

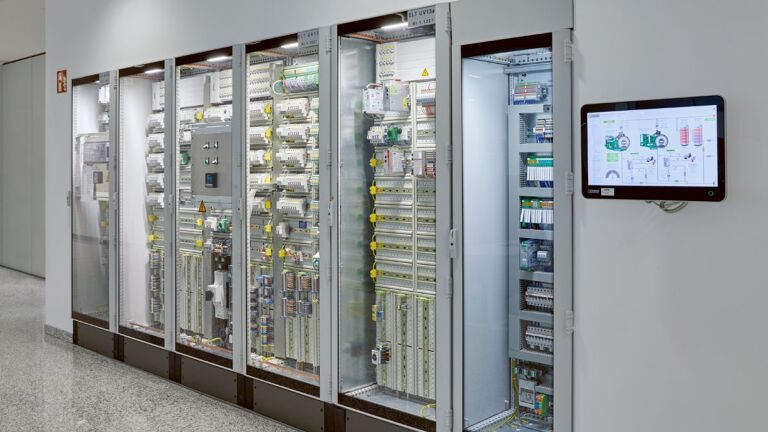

Panel kontrol BMS adalah jantung dari sebuah sistem manajemen gedung modern. Panel ini berfungsi sebagai pusat kendali untuk memantau dan mengatur berbagai sistem yang ada di dalam gedung, seperti sistem pemanas dan pendingin (HVAC), pencahayaan, kontrol energi, sistem keamanan, serta manajemen lainnya yang memastikan kenyamanan dan efisiensi operasional gedung.

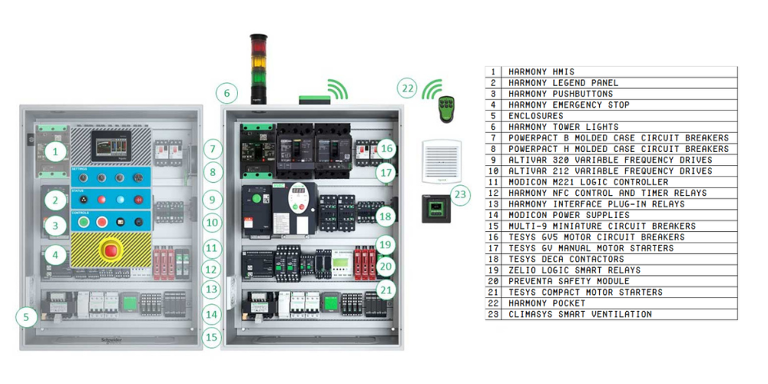

Secara umum, panel kontrol BMS terdiri dari beberapa komponen utama yang saling bekerja sama untuk memberikan fungsi yang terintegrasi dan cerdas. Komponen-komponen tersebut meliputi:

• Controller (Pengendali): Komponen yang berfungsi untuk menerima input dari berbagai sensor di dalam gedung, kemudian meneruskan perintah ke actuator untuk mengatur perangkat seperti AC, lampu, dan peralatan lainnya.

• Sensor: Perangkat yang mengukur berbagai variabel, seperti suhu, kelembapan, tingkat pencahayaan, dan keberadaan orang dalam ruangan. Data yang dihasilkan oleh sensor akan digunakan oleh controller untuk melakukan penyesuaian otomatis.

• Actuator: Komponen yang menerima perintah dari controller untuk mengatur kondisi tertentu dalam sistem gedung, seperti mengatur suhu, menyalakan atau mematikan lampu, dan lainnya.

• Human-Machine Interface (HMI): Antarmuka yang memungkinkan operator gedung untuk berinteraksi langsung dengan sistem, memantau status sistem, dan melakukan penyesuaian melalui layar sentuh atau panel kontrol.

• Modul Komunikasi: Perangkat yang memastikan sistem BMS dapat berkomunikasi dengan komponen lain di dalam gedung maupun sistem eksternal melalui protokol standar seperti BACnet, Modbus, dan LonWorks.

Dengan semua komponen ini, panel kontrol BMS mampu memberikan solusi terintegrasi yang memastikan sistem di gedung beroperasi dengan efisien dan hemat energi.

Desain dan Implementasi Panel Kontrol BMS

Pembuatan panel kontrol BMS membutuhkan perhatian khusus pada desain dan implementasi. Berikut adalah beberapa langkah utama dalam merancang dan memasang panel kontrol BMS yang efektif.

1. Perencanaan dan Desain Sistem

Proses desain panel BMS dimulai dengan analisis kebutuhan gedung. Ini termasuk pemahaman tentang sistem yang ada, tujuan pengelolaan energi, serta kebutuhan khusus gedung, seperti sistem HVAC yang memadai atau kebutuhan pencahayaan yang efisien. Desain ini mencakup pembuatan diagram kelistrikan, perencanaan pemilihan komponen, dan pengaturan tata letak panel yang sesuai dengan standar teknis.

Pada tahap ini, desainer juga akan memilih komponen yang akan digunakan, mulai dari controller, sensor, hingga actuator. Pemilihan komponen harus didasarkan pada kompatibilitas dan kemampuan untuk memenuhi spesifikasi desain yang telah ditentukan.

2. Integrasi Sistem yang Mulus

Integrasi adalah kunci dalam desain sistem BMS. Agar berbagai komponen dapat bekerja dengan baik bersama-sama, panel kontrol harus mendukung komunikasi antar sistem yang ada. Hal ini memerlukan penggunaan protokol komunikasi standar seperti BACnet atau Modbus, yang memungkinkan berbagai perangkat di gedung dapat berkomunikasi dan bertukar data secara efisien. Tanpa komunikasi yang baik, sistem BMS tidak akan berfungsi secara optimal, dan berbagai sistem di gedung tidak akan dapat dikelola secara terintegrasi.

3. Pengujian dan Validasi Sistem

Setelah panel kontrol selesai dirakit, tahap selanjutnya adalah pengujian. Pengujian sistem dilakukan untuk memastikan bahwa semua komponen berfungsi dengan baik dan dapat beroperasi sesuai dengan yang diinginkan. Pengujian meliputi uji coba kelistrikan, uji komunikasi antar perangkat, serta uji coba fungsionalitas panel untuk memastikan bahwa perintah yang diberikan dari controller dapat diterima dengan baik oleh actuator dan bahwa sistem beroperasi dengan stabil.

4. Redundansi dan Keandalan Sistem

Agar sistem BMS dapat berfungsi dengan andal dalam jangka panjang, perlu adanya elemen redundansi. Misalnya, penggunaan backup power supply untuk menjaga agar panel tetap berfungsi meskipun terjadi gangguan listrik atau penggunaan controller cadangan untuk memastikan sistem tetap berjalan meskipun salah satu komponen mengalami kerusakan. Dengan adanya redundansi ini, sistem BMS akan lebih tahan terhadap gangguan dan dapat tetap beroperasi dengan lancar dalam berbagai kondisi.

5. Kemudahan Pemeliharaan dan Perbaikan

Panel kontrol BMS yang dirancang dengan baik harus memungkinkan proses pemeliharaan dan perbaikan dilakukan dengan mudah. Sistem pemantauan yang jelas dan dokumentasi yang terperinci sangat membantu teknisi dalam melakukan perbaikan apabila terjadi masalah. Dengan pemeliharaan yang tepat waktu, kita dapat memastikan sistem tetap berfungsi dengan baik dan dapat menghindari downtime yang tidak perlu.

Siapa Saja yang terlibat Operating System pengelolaan Panel Kontrol BMS?

Panel kontrol BMS digunakan oleh berbagai profesional yang bertanggung jawab dalam pengelolaan dan operasional gedung. Beberapa di antaranya adalah:

• Manajer Gedung: Bertanggung jawab atas pengelolaan keseluruhan operasional gedung dan memastikan kenyamanan serta efisiensi energi.

• Engineer Fasilitas: Mengelola sistem teknis dalam gedung, memastikan bahwa sistem HVAC, pencahayaan, dan keamanan bekerja dengan baik.

• Manajer Energi: Fokus pada penghematan energi dan pengoptimalan penggunaan energi di gedung.

• Teknisi Pemeliharaan: Bertugas untuk memeriksa dan memperbaiki sistem gedung yang terhubung dengan BMS.

• Personel Keamanan: Memantau dan mengontrol sistem keamanan seperti akses kontrol, alarm, dan pengawasan CCTV yang terintegrasi dengan BMS.

Langkah-langkah dalam Fabrikasi dan Instalasi Panel Kontrol BMS

Fabrikasi dan instalasi panel kontrol BMS melibatkan serangkaian tahapan penting yang harus dilakukan dengan hati-hati dan penuh perhatian terhadap detail.

1. Desain Panel
   Tim desain akan membuat skema kelistrikan dan menentukan komponen yang diperlukan. Desain harus mempertimbangkan ruang untuk ekspansi sistem di masa depan.

2. Pemilihan Komponen
   Pemilihan komponen berkualitas tinggi adalah langkah penting. Komponen seperti controller, sensor, dan actuator harus memenuhi standar teknis dan kompatibel satu sama lain.

3. Perakitan Panel
   Panel dibangun di pabrik atau workshop dengan komponen yang telah dipilih. Semua kabel dan koneksi harus dipasang dengan hati-hati untuk menghindari kesalahan saat pengoperasian.

4. Pemrograman dan Konfigurasi
   Proses pemrograman melibatkan pengaturan logika kontrol, konfigurasi sensor dan actuator, serta pengaturan antarmuka HMI untuk kemudahan operasional.

5. Pengujian dan Komisioning
   Setelah panel terpasang dan terhubung dengan sistem gedung, dilakukan pengujian untuk memastikan semua sistem bekerja sesuai dengan desain.

Gedung Cerdas dengan Teknologi BMS

Panel kontrol BMS adalah inti dari Building Management System yang menghubungkan berbagai sistem di dalam gedung dan memungkinkan pengelolaan yang efisien, hemat energi, dan berkelanjutan. Dengan perencanaan yang matang, integrasi yang baik, serta pemeliharaan rutin, BMS dapat menjawab tantangan pengelolaan gedung modern.

Keberhasilan implementasi BMS bergantung pada desain yang cermat, pemilihan komponen yang tepat, serta penerapan sistem yang mudah dipahami oleh operator. Di masa depan, semakin banyak gedung yang akan bergantung pada sistem BMS untuk memastikan kenyamanan, keamanan, dan efisiensi energi yang optimal.

Untuk itu, teknologi ini menjadi penting dalam menciptakan gedung cerdas yang siap untuk menghadapi kebutuhan masa depan yang semakin kompleks.
