Kualitas daya memiliki peran yang sangat penting dalam kelangsungan operasional sistem kelistrikan. Kualitas daya yang buruk dapat menyebabkan berbagai gangguan, mulai dari kerusakan peralatan hingga ketidakefisienan dalam penggunaan energi. Dengan demikian, pengukuran kualitas daya menjadi langkah awal yang penting untuk mengidentifikasi dan mencegah potensi masalah yang lebih besar.

Sebagai seorang engineer atau teknisi kelistrikan, penting untuk memahami bahwa kualitas daya bukan hanya sekadar masalah tegangan atau arus, tetapi juga berkaitan dengan parameter lainnya seperti harmonik, transien, dan flicker yang sering kali tidak terlihat secara langsung namun bisa sangat mempengaruhi kinerja peralatan. Oleh karena itu, melakukan pengukuran kualitas daya secara rutin menjadi hal yang tak bisa diabaikan dalam setiap instalasi listrik.

Kualitas daya yang buruk tidak hanya berdampak pada peralatan yang dapat rusak secara langsung, tetapi juga mengurangi efisiensi sistem kelistrikan secara keseluruhan. Gangguan-gangguan ini, jika tidak ditangani dengan baik, dapat menyebabkan penurunan performa mesin, pemborosan energi, dan bahkan kegagalan sistem kelistrikan.

Dalam konteks industri, hal ini tentunya akan berdampak pada produktivitas dan biaya operasional yang lebih tinggi. Oleh karena itu, pengukuran kualitas daya menjadi sebuah keharusan untuk memastikan sistem kelistrikan berjalan dengan optimal.

Sekilas tentang Apa Itu Kualitas Daya

Kualitas daya dapat diartikan sebagai kondisi suplai daya yang diterima oleh peralatan listrik dan seberapa baik sistem kelistrikan dapat menyediakan daya dengan karakteristik yang stabil dan bersih. Dalam sistem kelistrikan, gangguan pada kualitas daya dapat mempengaruhi tidak hanya operasional peralatan, tetapi juga umur pakai serta efisiensi energi yang digunakan.

Terdapat berbagai jenis gangguan yang dapat memengaruhi kualitas daya. Salah satu gangguan yang paling sering terjadi adalah harmonik, yang muncul akibat ketidaksempurnaan gelombang sinusoidal dalam tegangan dan arus. Harmonik ini dapat merusak komponen kelistrikan dan menurunkan efisiensi sistem.

Selain harmonik, ada pula gangguan berupa tegangan jatuh (voltage sag) yang biasanya terjadi saat beban tiba-tiba meningkat, atau tegangan tinggi (voltage swell) yang terjadi saat beban menurun secara tiba-tiba. Gangguan transien atau lonjakan arus juga sering terjadi akibat petir atau switching peralatan besar, yang dapat menyebabkan kerusakan serius pada peralatan elektronik sensitif.

Tidak kalah penting, gangguan flicker, atau kedipan cahaya, yang disebabkan oleh fluktuasi tegangan, sering mengganggu kenyamanan dan dapat merusak lampu serta peralatan yang menggunakan cahaya.

Dengan memahami berbagai gangguan ini, kita dapat lebih bijaksana dalam memilih alat ukur yang tepat dan strategi pengukuran yang efektif untuk menjaga kualitas daya di sistem kelistrikan.

Alat-Alat yang Digunakan dalam Pengukuran Kualitas Daya

Untuk mengukur kualitas daya, berbagai alat ukur dapat digunakan, masing-masing dengan fungsinya yang spesifik. Beberapa alat pengukur yang umum digunakan dalam industri kelistrikan adalah:

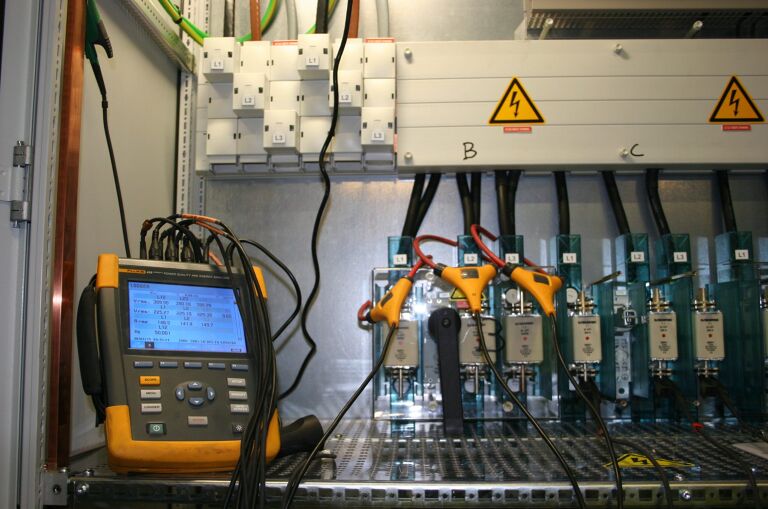

Power Quality Analyzer

Power Quality Analyzer adalah alat utama dalam pengukuran kualitas daya. Alat ini memiliki kemampuan untuk mengukur berbagai parameter kualitas daya, mulai dari tegangan, arus, hingga harmonik.

Power Quality Analyzer dapat mendeteksi gangguan-gangguan seperti harmonik, fluktuasi tegangan, dan faktor daya dengan akurat, sehingga sangat berguna untuk memantau kualitas daya dalam jangka panjang. Alat ini juga mampu memberikan gambaran lengkap tentang kondisi daya dalam suatu sistem kelistrikan, termasuk pengukuran Total Harmonic Distortion (THD).

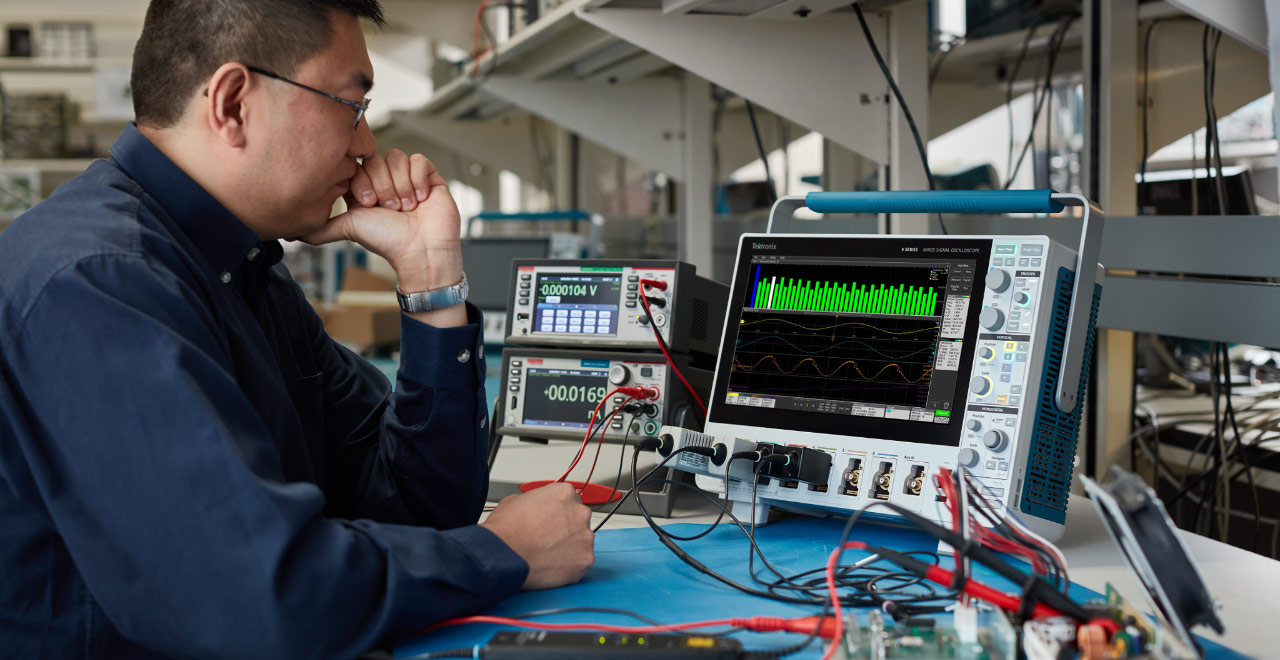

Oscilloscope Digital

Oscilloscope Digital digunakan untuk melihat bentuk gelombang tegangan dan arus dalam sistem kelistrikan secara real-time. Alat ini sangat berguna untuk mendeteksi gangguan transien atau lonjakan tegangan yang sangat cepat, yang tidak dapat dideteksi oleh alat ukur biasa. Dengan menggunakan oscilloscope, kita bisa menganalisis bentuk gelombang yang lebih detail dan mendeteksi masalah yang mungkin tidak terdeteksi oleh perangkat lain.

Data Logger

Data Logger digunakan untuk merekam data kualitas daya selama periode tertentu. Dengan alat ini, kita bisa mendapatkan gambaran tentang kualitas daya dalam jangka waktu yang lebih panjang, termasuk fluktuasi dan gangguan yang mungkin terjadi secara sporadis. Data Logger sangat berguna untuk monitoring berkelanjutan di lokasi-lokasi yang sulit dijangkau atau untuk pengukuran yang memerlukan periode panjang untuk mendapatkan hasil yang akurat.

Clamp Meter True RMS

Clamp Meter True RMS digunakan untuk mengukur arus dalam sistem kelistrikan. Alat ini sangat efektif dalam mengukur arus pada sistem dengan beban non-linear, yang sering kali menghasilkan bentuk gelombang arus yang terdistorsi. Dengan menggunakan Clamp Meter True RMS, kita dapat mengukur arus secara lebih akurat meskipun pada kondisi distorsi harmonik yang tinggi.

Parameter Kunci yang Wajib Diukur

Ada beberapa parameter kunci yang wajib diukur dalam pengukuran kualitas daya. Setiap parameter ini memberikan informasi penting tentang bagaimana suplai daya diproses dan dikendalikan dalam sistem kelistrikan.

Tegangan dan Arus RMS

Tegangan dan arus RMS (Root Mean Square) adalah parameter dasar yang harus diukur untuk memastikan bahwa suplai daya stabil dan berada dalam batas yang aman. Ketidakseimbangan dalam tegangan atau arus dapat mengindikasikan adanya masalah dalam sistem kelistrikan yang perlu segera diperbaiki.

Total Harmonic Distortion (THD)

Total Harmonic Distortion (THD) adalah ukuran dari seberapa banyak distorsi harmonik yang ada dalam sistem kelistrikan. Harmonik yang tinggi dapat merusak peralatan elektronik dan mengurangi efisiensi sistem. Oleh karena itu, mengukur THD adalah salah satu langkah penting dalam menjaga kualitas daya.

Power Factor

Faktor daya atau Power Factor adalah rasio antara daya aktif (real power) dan daya total (apparent power). Power Factor yang rendah menunjukkan bahwa sistem listrik tidak efisien dalam memanfaatkan daya, yang dapat menyebabkan pemborosan energi dan meningkatkan biaya operasional.

Frekuensi Sistem

Frekuensi sistem harus dijaga agar tetap stabil, terutama pada sistem kelistrikan besar yang melibatkan pembangkit dan distribusi. Ketidakseimbangan frekuensi dapat mengindikasikan masalah pada pembangkit atau distribusi daya, yang bisa mempengaruhi seluruh jaringan listrik.

Transien dan Fluktuasi Tegangan

Gangguan transien dan fluktuasi tegangan sering kali tidak tampak jelas, tetapi dapat berdampak besar pada kinerja peralatan. Transien yang disebabkan oleh petir atau switching peralatan besar dapat menyebabkan kerusakan serius pada perangkat elektronik. Mengukur transien dengan alat yang tepat sangat penting untuk mengidentifikasi potensi risiko ini.

Cara Menyusun Strategi Pengukuran yang Efektif

Pengukuran kualitas daya yang efektif memerlukan strategi yang tepat. Beberapa langkah yang perlu dilakukan untuk menyusun strategi pengukuran yang efektif antara lain:

Menentukan Titik Ukur yang Tepat

Menentukan titik ukur yang tepat sangat penting dalam pengukuran kualitas daya. Titik ukur yang baik harus mewakili kondisi keseluruhan sistem kelistrikan. Biasanya, titik ukur ditempatkan di dekat sumber daya atau pada titik distribusi untuk mendapatkan gambaran yang lebih akurat tentang kualitas daya yang diterima oleh beban.

Jadwal Pengukuran yang Berkala

Untuk mendapatkan hasil yang lebih akurat, pengukuran kualitas daya harus dilakukan secara berkala. Pengukuran yang dilakukan dalam jangka waktu yang lama akan memberikan informasi yang lebih lengkap tentang pola gangguan yang mungkin terjadi.

Analisis Hasil Pengukuran

Hasil pengukuran kualitas daya harus dianalisis dengan cermat. Software analisis data dapat digunakan untuk membantu engineer dalam memproses hasil pengukuran dan menentukan apakah sistem berada dalam kondisi baik atau perlu perbaikan.

Langkah Perbaikan Berdasarkan Hasil Pengukuran

Setelah melakukan pengukuran dan analisis, langkah selanjutnya adalah melakukan perbaikan pada sistem kelistrikan jika diperlukan. Misalnya, jika terdeteksi adanya harmonik tinggi, maka filter harmonik dapat dipasang untuk mengurangi distorsi.

Mengoptimalkan Sistem Listrik dengan Pengukuran Kualitas Daya yang Tepat

Pengukuran kualitas daya bukan hanya sekadar kegiatan teknis, tetapi juga merupakan investasi jangka panjang untuk meningkatkan efisiensi dan keandalan sistem kelistrikan. Dengan melakukan pengukuran secara rutin, kita dapat mendeteksi potensi gangguan sejak dini, sehingga langkah pencegahan dapat dilakukan sebelum masalah berkembang lebih besar.

Melalui pemantauan yang cermat, kita juga dapat mengidentifikasi masalah yang mungkin tidak terdeteksi sebelumnya dan melakukan tindakan perbaikan yang lebih tepat. Ini tidak hanya mengurangi risiko kerusakan peralatan, tetapi juga meningkatkan efisiensi penggunaan energi, yang pada akhirnya dapat mengurangi biaya operasional.

Penting bagi setiap engineer untuk menjadikan pengukuran kualitas daya sebagai bagian dari budaya kerja yang berkelanjutan. Dengan demikian, kualitas daya dalam setiap instalasi kelistrikan akan terjaga dengan baik, dan sistem kelistrikan akan berfungsi dengan optimal, membawa manfaat jangka panjang bagi keberlanjutan operasional dan penghematan biaya.
