Pencahayaan adalah elemen krusial yang seringkali terlupakan dalam dunia rekayasa listrik. Di balik gemerlap lampu-lampu yang menyala di pabrik, perkantoran, pusat perbelanjaan, hingga hunian pribadi, terdapat perhitungan matang yang mempertimbangkan banyak faktor teknis. Seorang engineer listrik tidak hanya berurusan dengan kabel, panel, atau arus listrik saja, tetapi juga harus memahami bagaimana cahaya bekerja, bagaimana ia mempengaruhi produktivitas, keamanan, dan efisiensi energi suatu sistem.

Dalam merancang sistem pencahayaan, tiga satuan pengukuran utama menjadi dasar yang tidak bisa diabaikan, yaitu lumen, lux, dan candela. Ketiganya bukan sekadar istilah teknis yang bersifat akademis, melainkan menjadi panduan penting untuk memastikan bahwa pencahayaan yang dirancang benar-benar sesuai dengan kebutuhan ruang dan penggunaannya. Memahami lumen, lux, dan candela adalah langkah pertama untuk membangun sistem pencahayaan yang tidak hanya terang, tetapi juga efektif, efisien, dan ramah energi.

Bagi seorang engineer, pencahayaan bukan hanya tentang menerangi ruangan. Ia adalah bagian dari desain sistem secara keseluruhan. Sistem pencahayaan yang baik mendukung produktivitas, menjaga keselamatan, meningkatkan kenyamanan visual, bahkan berkontribusi terhadap penghematan biaya operasional. Oleh karena itu, sudah menjadi keharusan bagi setiap engineer yang bergerak di bidang listrik, desain interior, arsitektur, hingga industrial automation untuk memahami dengan mendalam konsep dasar lumen, lux, dan candela.

Pemahaman ini menjadi pondasi dalam menciptakan solusi pencahayaan yang tepat guna dan tepat sasaran. Karena pada akhirnya, rekayasa listrik bukan hanya soal mengalirkan energi, melainkan juga mengelola bagaimana energi tersebut diterjemahkan menjadi sesuatu yang bernilai tambah bagi manusia, salah satunya adalah melalui cahaya.

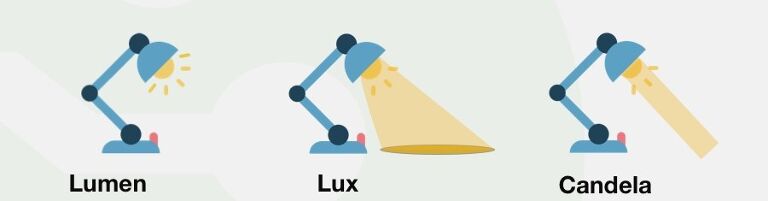

Mengenal Lumen, Lux, dan Candela

Lumen (lm)

Lumen adalah satuan pengukuran yang menggambarkan jumlah total cahaya tampak yang dipancarkan oleh sebuah sumber cahaya dalam satu detik. Dalam konteks desain sistem pencahayaan, lumen menjadi indikator utama seberapa banyak cahaya yang dihasilkan oleh sebuah lampu. Semakin tinggi angka lumen, semakin banyak cahaya yang dipancarkan.

Contoh sederhana dapat kita lihat pada spesifikasi lampu LED. Sebuah lampu LED dengan daya 10 watt dapat menghasilkan sekitar 800 hingga 1000 lumen, tergantung pada efisiensinya. Ini berarti lampu tersebut mampu menghasilkan tingkat pencahayaan yang cukup untuk menerangi ruangan kecil seperti kamar tidur atau ruang baca.

Dalam merancang pencahayaan, memahami output lumen dari setiap armatur sangat penting. Kesalahan dalam memperkirakan kebutuhan lumen dapat berakibat pada ruangan yang terlalu redup atau sebaliknya, terlalu terang dan mengganggu kenyamanan visual.

Lux (lx)

Lux adalah satuan yang menggambarkan tingkat intensitas cahaya yang jatuh pada permukaan area tertentu. Satu lux setara dengan satu lumen yang tersebar merata di area satu meter persegi. Lux memperhitungkan luas area penerimaan cahaya, sehingga lebih aplikatif dalam menentukan kebutuhan pencahayaan pada ruangan atau ruang terbuka.

Sebagai contoh, menurut standar internasional, ruang kerja seperti kantor biasanya membutuhkan tingkat pencahayaan sekitar 300 hingga 500 lux, sementara ruang baca atau laboratorium bisa membutuhkan pencahayaan hingga 1000 lux atau lebih untuk menunjang aktivitas detail dan presisi tinggi.

Dalam implementasi lapangan, engineer harus menghitung jumlah total lumen yang dibutuhkan berdasarkan luas area, kemudian memilih armatur pencahayaan yang sesuai untuk memenuhi kebutuhan lux tersebut.

Candela (cd)

Candela adalah satuan pengukuran intensitas sumber cahaya ke arah tertentu. Satu candela setara dengan intensitas cahaya yang dihasilkan oleh satu lilin standar dalam kondisi tertentu. Candela menjadi sangat penting dalam aplikasi pencahayaan yang bersifat fokus, seperti lampu sorot, lampu jalan, atau pencahayaan stadium.

Ketika merancang sistem pencahayaan untuk area yang membutuhkan pencahayaan terarah, seperti penerangan jalur pejalan kaki atau pencahayaan panggung, engineer harus memperhitungkan distribusi candela. Semakin tinggi candela, semakin intens cahaya ke arah tertentu, namun area sebarannya bisa menjadi lebih sempit.

Mengabaikan faktor candela bisa berakibat fatal, karena cahaya bisa terlalu menyilaukan atau sebaliknya, tidak cukup fokus untuk area yang memang membutuhkan intensitas tinggi.

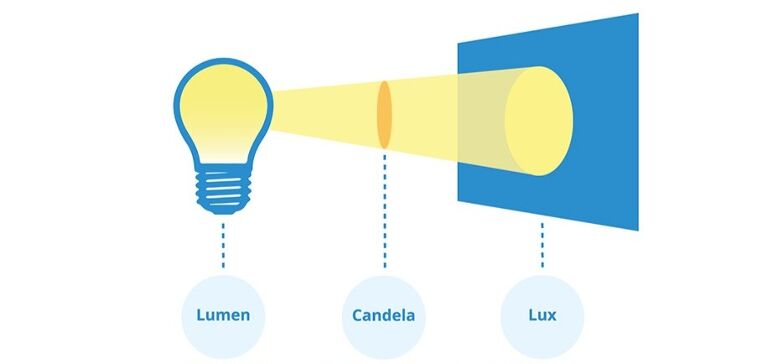

Lumen, Lux, dan Candela dalam Satu Frame

Lumen, lux, dan candela bukanlah satuan yang berdiri sendiri. Ketiganya saling berkaitan dan membentuk sebuah kerangka besar dalam memahami bagaimana cahaya bekerja dalam sistem pencahayaan.

Hubungan antara ketiganya dapat dijelaskan secara sederhana. Lumen adalah jumlah total cahaya yang dipancarkan, lux adalah bagaimana lumen tersebut tersebar di atas area tertentu, dan candela adalah intensitas cahaya ke arah tertentu.

Secara matematis, hubungan ini dapat dirumuskan sebagai berikut:

• Lux = Lumen / Area (meter persegi)

• Lumen = Candela × Solid Angle (steradian)

Pemahaman hubungan ini memungkinkan engineer untuk menerjemahkan spesifikasi teknis produk pencahayaan ke dalam desain nyata yang efektif. Misalnya, dalam sebuah proyek penerangan jalan raya, engineer harus menghitung berapa banyak lumen yang dibutuhkan untuk mencapai standar lux tertentu di permukaan jalan, sambil memastikan distribusi intensitas candela tepat ke arah jalur kendaraan.

Ilustrasi hubungan ini sering digambarkan melalui diagram distribusi cahaya, yang menunjukkan sebaran intensitas candela dalam berbagai arah dari sumber cahaya. Diagram ini membantu engineer memvisualisasikan apakah lampu yang dipilih akan memberikan sebaran cahaya yang merata atau fokus sesuai kebutuhan aplikasi.

Standar dan Regulasi dalam Dunia Pencahayaan

Dalam dunia teknik pencahayaan, pemahaman tentang lumen, lux, dan candela tidak akan lengkap tanpa mengenal standar dan regulasi yang mengaturnya. Standar-standar ini berfungsi sebagai pedoman yang memastikan bahwa desain sistem pencahayaan memenuhi kebutuhan fungsional, keselamatan, serta efisiensi energi.

Secara global, terdapat beberapa badan standar yang mengatur tentang tingkat pencahayaan, di antaranya adalah ISO (International Organization for Standardization), CIE (International Commission on Illumination), serta standar nasional seperti SNI di Indonesia.
ISO 8995, misalnya, mengatur tentang pencahayaan ruang kerja untuk menjamin kenyamanan visual dan meningkatkan produktivitas. Di sisi lain, standar EN 12464-1 di Eropa juga memberikan panduan rinci untuk pencahayaan di tempat kerja dalam ruangan.

Di Indonesia, Standar Nasional Indonesia (SNI) 03-6197-2000 mengatur tata cara perancangan pencahayaan buatan pada bangunan gedung. Standar ini mengadopsi prinsip-prinsip internasional dan disesuaikan dengan kondisi lokal.

Beberapa contoh kebutuhan tingkat pencahayaan berdasarkan standar meliputi:

• Ruang kerja administrasi: 300–500 lux

• Ruang laboratorium: 500–1000 lux

• Gudang umum: 100–150 lux

• Jalan umum utama: 20–50 lux

• Area parkir luar ruangan: 10–20 lux

Kepatuhan terhadap standar ini bukan hanya soal memenuhi regulasi, tetapi juga berkaitan langsung dengan kenyamanan pengguna ruang, keselamatan operasional, serta efisiensi energi. Misalnya, pencahayaan yang kurang di area produksi pabrik bisa meningkatkan risiko kecelakaan kerja, sedangkan pencahayaan berlebih di ruang kantor bisa menyebabkan kelelahan mata dan mengurangi produktivitas.

Engineer profesional harus mampu membaca, memahami, dan menerapkan standar ini ke dalam setiap desain sistem pencahayaan yang mereka buat. Tidak hanya itu, dalam proyek-proyek besar, laporan hasil pengukuran tingkat lux sering kali menjadi bagian dari dokumen serah terima proyek yang harus dipenuhi untuk mendapatkan persetujuan dari pihak berwenang atau klien.

Oleh karena itu, desain pencahayaan bukan lagi sekadar soal estetika atau preferensi pribadi. Ia adalah bagian dari rekayasa sistem yang terstandarisasi, terukur, dan memiliki dampak nyata terhadap keselamatan, kesehatan, kenyamanan, serta keberlanjutan.

Prinsip Utama Mendesain Sistem Pencahayaan

Mendesain sistem pencahayaan yang efektif membutuhkan pendekatan sistematis dan berbasis data. Terdapat beberapa prinsip utama yang harus diperhatikan oleh seorang engineer dalam mendesain pencahayaan, baik untuk ruang dalam maupun luar ruangan.

Menentukan Kebutuhan Lux Sesuai Fungsi Ruangan

Langkah pertama dalam desain pencahayaan adalah menentukan berapa banyak lux yang dibutuhkan di area tersebut. Kebutuhan lux akan bergantung pada fungsi dan aktivitas yang dilakukan di ruangan tersebut.

Sebagai contoh, ruang rapat, area produksi presisi tinggi, atau laboratorium membutuhkan tingkat lux yang lebih tinggi dibandingkan dengan koridor atau area parkir. Menentukan target lux ini menjadi fondasi bagi seluruh perhitungan pencahayaan selanjutnya.

Menghitung Kebutuhan Total Lumen

Setelah target lux ditentukan, langkah berikutnya adalah menghitung total lumen yang dibutuhkan. Rumus sederhana yang digunakan adalah:

Lumen Total = Lux yang Dibutuhkan × Luas Area

Perhitungan ini memberikan gambaran kasar berapa banyak cahaya yang perlu disediakan oleh sistem pencahayaan. Namun, perhitungan ini masih harus disesuaikan dengan faktor-faktor lain seperti reflektansi permukaan dinding, warna cat, tinggi plafon, dan adanya penghalang di dalam ruangan.

Menyesuaikan Pola Distribusi Cahaya

Setelah mengetahui kebutuhan lumen, engineer harus memilih jenis lampu dan armatur yang sesuai, dengan memperhatikan distribusi candela-nya. Untuk ruangan yang membutuhkan pencahayaan merata, armatur dengan distribusi cahaya lebar lebih cocok. Sementara itu, untuk area yang membutuhkan pencahayaan fokus, seperti penerangan jalur, spotlight, atau panggung, diperlukan armatur dengan distribusi candela yang lebih terkonsentrasi.

Distribusi cahaya ini sering digambarkan dalam bentuk polarisasi atau diagram isocandela yang harus dibaca dengan cermat sebelum memilih produk pencahayaan.

Prinsip ini membantu engineer menghindari masalah seperti pencahayaan tidak merata, silau berlebih, atau bahkan area gelap yang membahayakan.

---

Merancang Sistem Pencahayaan yang Efektif

Optimalisasi Pencahayaan Ruang Kantor

Dalam sebuah proyek renovasi gedung perkantoran modern, engineer menghadapi tantangan untuk mendesain sistem pencahayaan yang hemat energi namun tetap memberikan kenyamanan maksimal bagi pengguna. Target pencahayaan yang diinginkan adalah 500 lux di area kerja dan 300 lux di koridor.

Area kerja memiliki luas 200 meter persegi. Menggunakan perhitungan dasar, total lumen yang dibutuhkan adalah:

Lumen Total = 500 lux × 200 m² = 100.000 lumen

Engineer kemudian memilih lampu LED dengan output 4000 lumen per unit. Untuk memenuhi kebutuhan tersebut, dibutuhkan sekitar 25 unit lampu.

Namun, engineer juga mempertimbangkan faktor kehilangan cahaya akibat ketinggian plafon dan adanya partisi dalam ruangan. Akhirnya, diputuskan untuk memasang 28 unit lampu untuk mengantisipasi faktor-faktor tersebut dan memastikan pencahayaan tetap optimal.

Simulasi pencahayaan menggunakan software seperti Dialux atau Relux membantu engineer memvalidasi desain ini sebelum implementasi fisik dilakukan.

Maksimalisasi Pencahayaan di Area Gudang

Dalam proyek lain, engineer ditugaskan merancang sistem pencahayaan untuk sebuah gudang logistik. Area ini membutuhkan pencahayaan fokus di jalur forklift dan area penyimpanan rak tinggi.

Menggunakan pendekatan berbasis candela, engineer memilih lampu sorot industri dengan intensitas tinggi dan distribusi cahaya sempit. Ini memastikan cahaya terkonsentrasi di jalur-jalur kritis tanpa membuang energi untuk menerangi area yang tidak diperlukan.

Desain ini tidak hanya memenuhi kebutuhan operasional tetapi juga menghemat energi secara signifikan, karena penggunaan lampu difokuskan secara tepat sasaran.

Kesalahan Umum dalam Mendesain Pencahayaan

Dalam praktiknya, terdapat sejumlah kesalahan umum yang sering terjadi dalam mendesain sistem pencahayaan, bahkan oleh engineer berpengalaman sekalipun.

Mengabaikan Distribusi Lux yang Merata

Sering kali desain hanya berfokus pada memenuhi jumlah total lumen tanpa memperhatikan distribusi lux di seluruh area. Akibatnya, muncul area terang dan gelap yang tidak merata, yang dapat mengganggu kenyamanan visual atau bahkan membahayakan keselamatan.

Fokus Berlebihan pada Lumen Tanpa Memperhatikan Kebutuhan Aktual

Banyak desain yang hanya berorientasi pada angka lumen tinggi. Padahal, tanpa mempertimbangkan luas area dan fungsi ruangan, pencahayaan berlebih bisa menyebabkan silau, meningkatkan konsumsi energi, dan mempercepat kelelahan mata.

Salah Tafsir terhadap Intensitas Candela

Engineer kadang memilih lampu dengan candela tinggi untuk area yang seharusnya membutuhkan sebaran cahaya lebar. Akibatnya, cahaya menjadi terlalu fokus dan meninggalkan area gelap di sekitar, yang berpotensi berbahaya.

Menghindari kesalahan-kesalahan ini membutuhkan kombinasi pemahaman teknis, pengalaman lapangan, serta ketelitian dalam proses desain.

Merancang Sistem Pencahayaan yang Cerdas dan Presisi

Memahami dan menguasai konsep dasar lumen, lux, dan candela bukan lagi menjadi pilihan bagi seorang engineer, melainkan keharusan. Cahaya bukan hanya tentang estetika atau visibilitas semata, melainkan bagian integral dari kenyamanan, produktivitas, keselamatan, hingga efisiensi energi.

Engineer yang mampu merancang sistem pencahayaan dengan tepat adalah mereka yang memahami bahwa setiap ruangan, setiap sudut, bahkan setiap aktivitas memiliki kebutuhan pencahayaan yang spesifik. Mereka bukan hanya sekadar menghitung watt, tetapi juga mengukur dampak setiap pancaran cahaya terhadap manusia yang beraktivitas di dalamnya.

Masa depan sistem pencahayaan akan semakin mengarah kepada teknologi cerdas, dengan integrasi sensor otomatis, pengaturan lux berbasis aktivitas, hingga penggunaan pencahayaan adaptif berbasis kebutuhan real-time. Namun fondasi tetaplah sama: memahami lumen, lux, dan candela dengan benar.

Oleh karena itu, mari kita sebagai engineer terus mengasah keahlian dalam merancang, menghitung, dan memproyeksikan sistem pencahayaan. Karena dalam setiap sistem yang terang benderang, terdapat kerja keras, perhitungan cermat, serta semangat untuk selalu memberikan solusi terbaik melalui rekayasa yang cerdas dan presisi.
