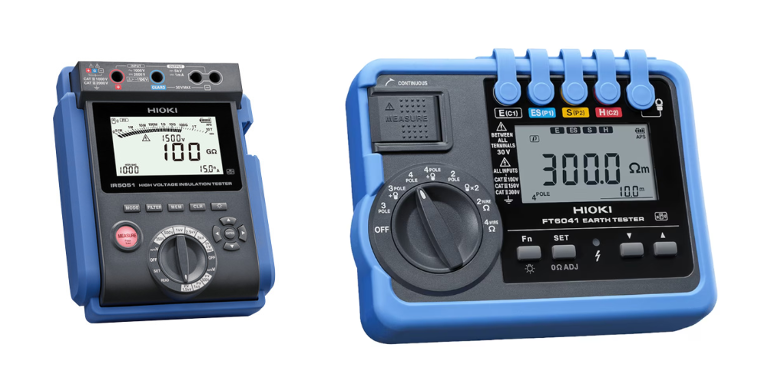

Dunia kelistrikan industri menyimpan banyak hal yang tidak bisa dilihat mata biasa. Banyak elemen krusial tersembunyi di balik panel, di dalam kabel, di bawah tanah, dan di ruang-ruang hampa yang hanya bisa dibaca oleh alat. Di sinilah dua alat uji penting, insulation tester dan earth tester, bekerja.

Banyak orang awam bahkan teknisi pemula masih kerap menyangka bahwa keduanya memiliki fungsi yang mirip atau bahkan sama. Padahal keduanya bagaikan dua detektif yang menyelidiki kasus berbeda meskipun sama-sama ada di tempat kejadian perkara.

Memahami perbedaan ini bukan sekadar soal teori, tetapi menyangkut keselamatan dan akurasi kerja yang tak boleh ditawar. Pemahaman yang keliru dalam memilih alat ukur bisa berujung pada kesalahan diagnosis, ketidakakuratan dalam commissioning, bahkan potensi bahaya tersembunyi yang lolos dari deteksi.

Insulation Tester Sang Pengintai Diam di Balik Lapisan Isolasi

Insulation tester atau sering dikenal sebagai megger adalah alat yang digunakan untuk mengukur resistansi isolasi pada kabel, motor, transformator, dan perangkat listrik lainnya. Tujuan utamanya adalah mendeteksi apakah ada kebocoran arus akibat degradasi isolasi.

Alat ini bekerja dengan mengirimkan tegangan DC tinggi (biasanya 500V, 1000V, atau bahkan 5kV) ke antara dua konduktor atau antara konduktor dan tanah, lalu mengukur tahanannya. Semakin tinggi nilai resistansinya, semakin baik kondisi isolasinya.

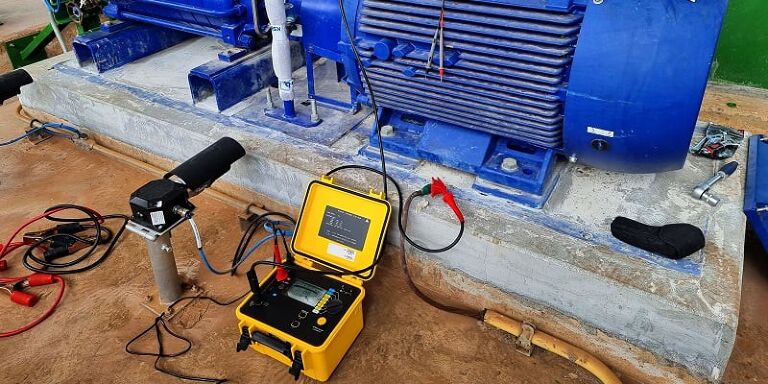

Insulation tester dapat ditemukan di hampir semua proyek kelistrikan, mulai dari instalasi perkantoran sederhana hingga sistem tegangan tinggi di pembangkit. Engineer memanfaatkannya untuk memeriksa kualitas insulasi kabel yang baru dipasang, mengevaluasi performa transformator setelah pengangkutan, atau melakukan preventive maintenance terhadap motor-motor industri besar. Bahkan di dunia perkapalan atau tambang bawah tanah, alat ini menjadi bagian tak terpisahkan dari checklist inspeksi.

Di lapangan, insulation tester menjadi semacam detektif sunyi yang memeriksa apakah ada celah dalam lapisan pelindung kabel, apakah ada kelembaban yang merembes ke dalam gulungan motor, atau apakah ada jalur bocor di sistem distribusi. Ia sangat sensitif terhadap kontaminasi, kelembaban, keretakan isolasi, dan degradasi bahan dielektrik akibat usia pakai. Dalam beberapa kasus, pembacaan megger menjadi indikator pertama bahwa motor mulai mengalami penurunan performa karena kebocoran arus yang belum terlihat secara fisik.

Insulation tester juga sering digunakan dalam pengujian time-resistance method atau polarization index untuk melihat kestabilan isolasi terhadap waktu, yang sangat penting untuk perangkat kritikal seperti generator, UPS, dan kontrol panel yang berjalan 24 jam nonstop. Dari sini bisa dinilai apakah insulasi masih sehat atau mulai terdegradasi oleh faktor termal dan lingkungan.

Earth Tester Sang Penelusur Jalur Tanah dan Akar Arus Liar

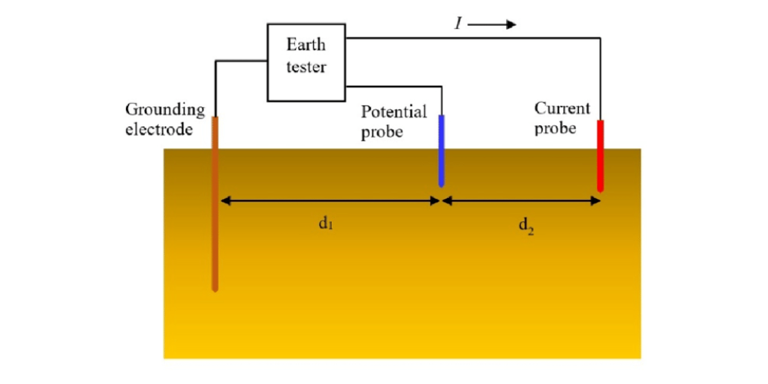

Sebaliknya, earth tester adalah alat yang dirancang untuk mengukur resistansi grounding, yaitu tahanan antara elektroda grounding dengan tanah di sekitarnya. Tujuannya adalah memastikan bahwa arus gangguan, terutama akibat petir atau kebocoran, dapat dialirkan ke bumi dengan baik. Pengujian dilakukan dengan metode seperti metode tegangan jatuh (fall of potential), metode clamp-on, atau metode dua titik dan tiga titik sesuai kondisi instalasi di lapangan.

Earth tester memainkan peran vital dalam instalasi grounding sistem proteksi petir, panel distribusi utama, gardu induk, bahkan sistem UPS dan data center yang mengandalkan sistem grounding berskala presisi. Tanpa pengujian ini, tidak ada jaminan bahwa energi gangguan dapat dibuang dengan aman ke bumi, dan risiko kerusakan peralatan, lonjakan arus liar, hingga ancaman kebakaran menjadi sangat tinggi.

Dalam pengukuran grounding, engineer juga mempertimbangkan resistivitas tanah lokal, kelembaban, struktur batuan, dan material elektroda yang digunakan. Bahkan kedalaman dan posisi batang pentanahan bisa mempengaruhi hasil pengukuran secara signifikan. Earth tester berfungsi sebagai pengurai kondisi bawah tanah yang tak terlihat, membantu teknisi memverifikasi bahwa sistem proteksi berjalan sesuai desain.

Selain itu, dalam instalasi pabrik yang luas, grounding system seringkali memiliki banyak titik dan perlu pengujian antar titik untuk memastikan keseragaman tahanan dan tidak adanya koneksi terputus. Di sinilah earth tester dengan metode clamp sangat berguna untuk pengukuran tanpa pemutusan sistem.

Mereka Tak Saling Gantikan dan Tak Bisa Saling Tukar Peran

Kerap kali dalam pekerjaan di lapangan ditemukan orang yang mencoba menggunakan insulation tester untuk mengukur grounding. Bisa jadi karena terburu-buru, bisa juga karena belum memahami prinsip kerja masing-masing alat. Padahal langkah seperti itu bisa berakibat fatal. Penggunaan alat yang salah bisa memberikan hasil yang menyesatkan, membuat engineer salah diagnosis, atau bahkan merusak alat dan instalasi.

Aspek	Earth Tester	Insulation Tester (Megger)
Fungsi Utama	Mengukur tahanan pentanahan (ground resistance)	Mengukur tahanan isolasi antara konduktor dan ground
Jenis Tegangan Uji	AC atau DC rendah (biasanya < 50V)	DC tinggi (250V, 500V, 1000V atau lebih)
Rentang Pengukuran	0 – 2000 ohm (atau lebih tergantung tipe)	0 – >1000 MΩ
Satuan Pengukuran	Ohm (Ω)	Megaohm (MΩ)
Aplikasi Umum	Grounding system, instalasi pentanahan panel, petir	Kabel listrik, motor, trafo, panel, peralatan industri
Metode Uji	Fall of potential, clamp, 3-point atau 4-point	Tegangan DC disuntikkan, lalu resistansi dihitung
Interpretasi Nilai	Nilai rendah = bagus	Nilai tinggi = bagus
Kondisi Lingkungan	Dipengaruhi kelembaban tanah, struktur tanah	Dipengaruhi kondisi isolasi, usia kabel/peralatan
Risiko Salah Uji	Bisa salah ukur jika tanah kering atau kabel putus	Bisa merusak alat jika uji saat sistem terhubung beban
Contoh Alat	Kyoritsu KEW 4105, Fluke 1621	Megger MIT410, Hioki IR4057
Harga Alat	Umumnya lebih mahal dari insulation tester	Umumnya lebih murah, tergantung spesifikasi
Sering Disalahgunakan	Dianggap bisa menguji isolasi kabel (padahal tidak)	Dianggap bisa mengukur grounding (padahal bukan fungsinya)

Insulation tester membaca resistansi isolasi dalam orde mega ohm hingga giga ohm, sedangkan earth tester membaca tahanan tanah dalam satuan ohm dengan sensitivitas tinggi. Tidak ada titik temu di antara keduanya. Keduanya diciptakan untuk tugas berbeda dan memiliki logika kerja yang tidak kompatibel. Di sinilah pentingnya pelatihan teknikal dan pemahaman alat ukur yang memadai sebelum seseorang dipercaya melakukan commissioning atau troubleshooting.

Kesalahan Kecil yang Mengundang Masalah Besar

Pernah suatu ketika dalam proses pre-commissioning panel distribusi di sebuah pabrik pengolahan sawit, seorang teknisi junior mencoba mengukur tahanan grounding menggunakan insulation tester. Ia menyambungkan probe alat ke elektroda grounding dan kabel netral, lalu menyuntikkan tegangan 1000 volt.

Awalnya tidak terjadi apa-apa. Tapi saat koneksi diperbaiki dan panel diberi tegangan, muncul percikan di grounding bar dan beberapa sensor mengalami malfungsi. Investigasi menunjukkan ada pengaruh dari pengujian sebelumnya yang menyebabkan flashover mikro dan residu tegangan yang merusak sensor berimpedansi tinggi.

Kesalahan sederhana ini mengajarkan bahwa dalam dunia kelistrikan, tidak ada langkah yang sepele. Semua alat ukur memiliki logika dan protokol yang harus dipahami sebelum digunakan.

Memahami cara kerja insulation tester dan earth tester bukan hanya teori teknis, tapi soal kesadaran terhadap tanggung jawab profesional. Engineer yang berpengalaman akan selalu melakukan verifikasi ganda sebelum menghubungkan alat ke sistem, memastikan bahwa setiap pengukuran dilakukan dengan metode yang benar.

Tanda-Tanda di Layar yang Tak Selalu Bisa Ditafsirkan Sama

Menariknya, banyak teknisi pemula yang melihat angka di layar insulation tester dan menganggap bahwa semakin kecil angka berarti semakin bagus, seperti halnya pada earth tester. Padahal justru sebaliknya. Pada insulation tester, angka yang tinggi menunjukkan isolasi yang baik. Misalnya, bacaan 500 mega ohm lebih baik daripada 5 mega ohm. Sementara pada earth tester, angka yang kecil lebih baik karena berarti jalur ke tanah memiliki resistansi rendah, idealnya di bawah 5 ohm untuk sistem proteksi petir atau di bawah 1 ohm untuk sistem proteksi sensitif.

Kesalahan penafsiran ini bisa berdampak pada pengambilan keputusan yang keliru. Misalnya, kabel yang sebenarnya bermasalah dianggap sehat karena teknisi mengira angka 2 mega ohm sudah cukup, padahal standar IEC mengharuskan minimal 100 mega ohm pada pengujian isolasi sistem tegangan menengah. Penting bagi engineer untuk membedakan satuan, interpretasi hasil, serta standar kelulusan dari masing-masing alat agar pengujian tidak menjadi formalitas semata, tetapi benar-benar menjadi proses validasi kondisi sistem.

---

Bagaimana Mereka Bekerja Sama dalam Satu Proyek Tapi Tidak Pernah Saling Campuri

Dalam proyek pembangunan panel tegangan rendah dan sistem distribusi utama, kedua alat ini sering digunakan bersamaan namun dalam konteks berbeda. Earth tester digunakan terlebih dahulu untuk memastikan bahwa sistem grounding layak dan siap menerima arus gangguan. Setelah itu, insulation tester digunakan untuk menguji semua kabel power, kontrol, dan motor agar tidak ada kebocoran isolasi.

Dalam satu commissioning, kedua alat ini hadir bersama namun tidak pernah saling tukar peran. Seperti dua detektif dalam satu kasus besar yang menyelidiki sisi berbeda dari peristiwa yang sama. Yang satu memastikan arus liar bisa segera dibuang ke bumi, sementara yang lain memastikan tidak ada arus bocor yang menyelinap di balik pelapis konduktor. Keduanya saling melengkapi, dan kehadiran keduanya menjadi bagian dari sistem kontrol kualitas yang tidak bisa dipisahkan.

Menjadi Engineer yang Peka pada Peran Setiap Alat

Engineer yang andal bukan hanya yang bisa mengoperasikan banyak alat, tetapi yang bisa memahami filosofi kerja dari alat itu sendiri. Ia tahu kapan harus menggunakan insulation tester dan kapan menggunakan earth tester. Ia tahu mana yang mengukur resistansi isolasi internal sistem dan mana yang mengukur konektivitas dengan tanah.

Menjadi peka terhadap fungsi alat bukan hanya soal kecermatan teknis, tapi juga sikap profesional. Dalam dunia teknik, kesalahan kecil bisa berdampak besar, dan memahami peran setiap alat adalah bentuk tanggung jawab terhadap keselamatan dan kualitas kerja.

Karena pada akhirnya, tak ada alat yang diciptakan untuk semua fungsi. Seperti halnya dua detektif, masing-masing punya keahlian berbeda untuk satu tujuan yang sama menjaga sistem tetap aman dan berfungsi optimal.
