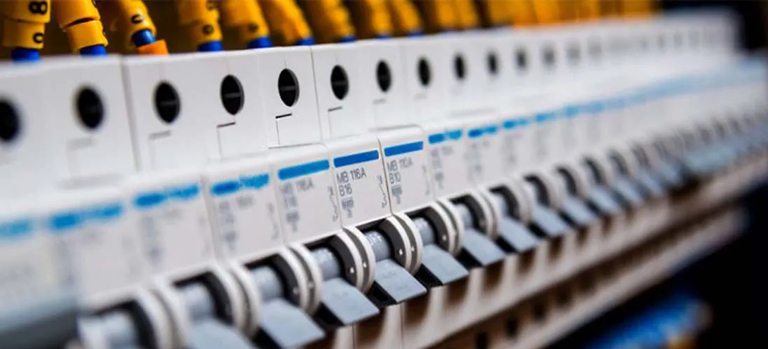

Miniature Circuit Breaker (MCB) adalah perangkat yang sangat penting dalam sistem kelistrikan, yang digunakan untuk melindungi instalasi dari gangguan arus lebih akibat hubung singkat atau arus lebih yang dapat merusak perangkat listrik. Sebagai pemutus sirkuit otomatis, MCB memainkan peran vital dalam menjaga keamanan sistem kelistrikan rumah tangga, komersial, hingga industri.

MCB memiliki berbagai tipe yang dirancang untuk merespons berbagai kondisi arus lebih dengan karakteristik tertentu. Perbedaan utama antara tipe-tipe MCB ini terletak pada trip curve atau kurva waktu-arus, yang menentukan seberapa cepat MCB akan memutuskan aliran listrik ketika terjadi lonjakan arus.

Kode huruf B, C, dan D pada MCB menandakan tipe trip curve yang berbeda. Dalam memilih MCB yang tepat, penting untuk mengetahui perbedaan karakteristik setiap tipe agar dapat disesuaikan dengan kebutuhan instalasi listrik yang ada, baik itu rumah tinggal, gedung perkantoran, atau pabrik industri.

Arti Kode B, C, dan D pada MCB

Kode pada MCB (B, C, dan D) tidak sekadar tanda biasa, melainkan penanda yang menggambarkan karakteristik waktu pemutusan (trip) pada berbagai tingkat arus lebih. Berikut adalah penjelasan tentang masing-masing kode:

• Tipe B: MCB tipe ini akan trip ketika terjadi lonjakan arus 3 hingga 5 kali lipat dari arus nominal. Ini berarti, jika arus lebih tinggi 3 hingga 5 kali lipat dari kapasitas nominalnya, MCB akan langsung memutuskan sirkuit.

• Tipe C: Tipe ini akan trip ketika arus lebih mencapai 5 hingga 10 kali lipat dari nilai nominal. MCB tipe C lebih toleran terhadap lonjakan arus dibandingkan tipe B, sehingga cocok digunakan untuk beban yang memiliki arus start tinggi.

• Tipe D: MCB tipe D dirancang untuk menahan lonjakan arus yang jauh lebih tinggi, yaitu 10 hingga 20 kali lipat dari arus nominal. Tipe ini sangat cocok digunakan untuk instalasi yang melibatkan beban-beban induktif besar atau mesin-mesin industri yang memerlukan arus awal yang sangat tinggi.

Dengan kata lain, semakin tinggi angka yang ada pada kode MCB, semakin besar toleransi MCB terhadap lonjakan arus sesaat. Pemilihan yang tepat sangat bergantung pada jenis dan karakteristik beban yang ada dalam sistem instalasi.

Karakteristik MCB Sesuai Kode

Membahas lebih dalam tentang karakteristik tiap tipe MCB:

MCB Tipe B

MCB tipe B paling sensitif terhadap lonjakan arus. Dengan trip pada 3 hingga 5 kali arus nominal, MCB tipe ini cepat memutuskan arus pada lonjakan kecil sekalipun. MCB tipe B ideal untuk aplikasi di mana beban yang terhubung bersifat stabil dan tidak menyebabkan lonjakan arus tinggi saat dinyalakan. Beberapa contoh beban yang cocok untuk tipe ini antara lain:

• Lampu-lampu rumah tangga

• Peralatan elektronik seperti televisi, pemanas air, dan rice cooker

• Pencahayaan di ruang kantor atau fasilitas publik

Namun, MCB tipe B tidak cocok digunakan untuk aplikasi dengan beban induktif besar seperti motor, kompresor, atau pompa air, karena peralatan tersebut cenderung membutuhkan arus awal yang lebih tinggi pada saat dihidupkan (start-up).

MCB Tipe C

MCB tipe C memiliki toleransi lebih besar terhadap lonjakan arus dibandingkan tipe B. Dengan trip pada kisaran 5 hingga 10 kali arus nominal, tipe ini bisa menahan arus yang lebih tinggi tanpa trip. Tipe C sangat cocok digunakan untuk beban-beban yang memiliki karakteristik arus start lebih besar, seperti peralatan rumah tangga besar atau peralatan komersial ringan. Contoh penggunaannya termasuk:

• Kulkas dan AC

• Freezer atau lemari es

• Peralatan elektronik dan mesin fotokopi di kantor

Karena toleransi yang lebih besar terhadap lonjakan arus, tipe C juga cocok untuk instalasi dengan kombinasi beban resistif dan induktif. Instalasi listrik di fasilitas komersial kecil atau perkantoran sering menggunakan MCB tipe C untuk memastikan perlindungan yang optimal tanpa sering terjadi trip.

MCB Tipe D

MCB tipe D memiliki toleransi yang sangat tinggi terhadap lonjakan arus. Dengan trip pada 10 hingga 20 kali arus nominal, tipe ini dirancang untuk menahan arus start yang sangat besar yang sering terjadi pada mesin-mesin industri besar atau peralatan berat. Beberapa contoh aplikasi yang tepat untuk MCB tipe D adalah:

• Motor industri dan mesin las

• Kompressor besar dan alat-alat berat

• Peralatan pabrik yang memerlukan arus awal sangat tinggi untuk memulai operasinya

Dengan sensitivitas yang rendah terhadap lonjakan arus, MCB tipe D sangat cocok untuk instalasi industri yang melibatkan beban berat dan dinamis. Namun, penggunaannya tidak disarankan untuk beban rumah tangga karena terlalu lambat dalam merespons gangguan kecil yang dapat membahayakan perangkat elektronik sensitif.

Tipe B untuk Beban Stabil

Instalasi rumah tinggal umumnya menggunakan beban seperti lampu, televisi, rice cooker, dan kipas angin. Peralatan ini tidak membutuhkan arus awal yang tinggi ketika dinyalakan. MCB tipe B mampu memberikan proteksi optimal untuk jenis beban seperti ini karena ia akan segera memutus arus ketika mendeteksi lonjakan yang tidak wajar.

Penggunaan MCB tipe B menjamin bahwa perangkat elektronik yang sensitif tidak akan terkena dampak dari gangguan arus lebih. Namun, perlu diingat bahwa jika digunakan untuk beban induktif seperti pompa air atau motor, MCB ini akan sering trip karena tidak mampu mentoleransi lonjakan arus yang wajar pada saat motor mulai berputar.

Tipe C untuk Kombinasi Beban

MCB tipe C memiliki keseimbangan antara kecepatan trip dan toleransi terhadap lonjakan arus. Dengan rentang trip 5–10 kali arus nominal, MCB ini dapat digunakan untuk instalasi yang memiliki kombinasi beban resistif dan induktif.

Contoh penggunaannya bisa ditemukan pada sistem kelistrikan di sekolah, perkantoran, atau fasilitas umum lainnya. Peralatan seperti mesin fotokopi, AC split, dan freezer kecil sering kali menjadi penyebab lonjakan arus sesaat yang bisa ditoleransi oleh MCB tipe C tanpa menyebabkan pemutusan yang tidak perlu.

Tipe C adalah tipe yang paling fleksibel dan menjadi pilihan favorit di berbagai sektor, karena cocok untuk berbagai jenis beban.

Tipe D untuk Beban Industri

MCB tipe D dirancang untuk menghadapi lonjakan arus yang sangat tinggi. Biasanya ditemukan di lingkungan industri atau workshop yang menggunakan motor besar, mesin las, elevator, dan peralatan berat lainnya. Peralatan seperti ini saat dinyalakan membutuhkan arus awal yang bisa jauh melampaui arus normalnya.

MCB tipe D memberikan waktu toleransi lebih lama sebelum melakukan pemutusan, memastikan peralatan sempat menyala dengan benar sebelum trip terjadi. Namun, karena sensitivitasnya rendah, MCB tipe ini tidak boleh digunakan sembarangan di lingkungan dengan sistem yang lebih ringan, karena risiko tidak mendeteksi gangguan arus kecil tetap ada.

Contoh Study Case

Sebuah sekolah swasta mengeluhkan bahwa panel listrik mereka sering mengalami trip, terutama saat pagi hari ketika semua AC dan komputer dinyalakan bersamaan. Setelah ditelusuri, diketahui bahwa panel menggunakan MCB tipe B untuk seluruh instalasinya. Akibatnya, lonjakan arus saat start-up tidak dapat ditoleransi oleh MCB tipe B, sehingga pemutusan arus terjadi meskipun tidak ada gangguan nyata.

Solusinya adalah mengganti MCB dengan tipe C. Setelah dilakukan penggantian, sistem menjadi lebih stabil dan tidak lagi mengalami gangguan setiap pagi. Kasus ini menunjukkan pentingnya memahami karakteristik MCB agar dapat menyesuaikan dengan kebutuhan sebenarnya di lapangan.

Tips Memilih MCB yang Tepat

Untuk menentukan MCB yang sesuai, pertimbangkan beberapa langkah berikut:

1. Kenali jenis beban utama
   Apakah beban dominan bersifat resistif (lampu, pemanas) atau induktif (motor, AC)?

2. Perkirakan arus start dari peralatan
   Gunakan data katalog atau pengalaman lapangan untuk mengetahui seberapa besar lonjakan arus sesaat.

3. Perhitungkan panjang kabel dan suhu ruangan
   Faktor eksternal seperti suhu dan panjang kabel juga memengaruhi kemampuan MCB dalam mendeteksi arus gangguan.

4. Gunakan referensi trip curve dari produsen
   Setiap merek MCB memiliki dokumen teknis berupa grafik karakteristik trip yang bisa digunakan sebagai acuan pemilihan.

5. Lakukan pengujian langsung jika diperlukan
   Untuk sistem kompleks, pengujian dengan alat ukur dan simulasi arus lebih bisa membantu menentukan tipe MCB paling sesuai.

Memastikan Pilihan MCB Anda Tidak Salah Jalur

Memahami perbedaan karakteristik antara MCB tipe B, C, dan D adalah langkah penting dalam merancang sistem proteksi listrik yang handal dan aman. Salah memilih tipe MCB bisa berujung pada seringnya gangguan yang mengganggu operasional atau bahkan mengabaikan bahaya arus lebih yang seharusnya segera dihentikan.

Dengan pengetahuan yang tepat, Anda dapat memilih MCB yang bukan hanya sesuai dengan arus nominal, tetapi juga cocok dengan karakteristik beban dan lingkungan instalasi. Kode huruf kecil pada MCB menyimpan makna besar bagi kestabilan sistem listrik secara keseluruhan. Maka dari itu, pastikan Anda memahami fungsinya sebelum menggunakannya dalam instalasi Anda.
