Dalam dunia kelistrikan industri, efisiensi bukan hanya sebuah pilihan, tetapi menjadi kebutuhan utama yang menentukan daya saing dan keberlanjutan operasional. Salah satu aspek teknis yang sering terabaikan namun berdampak besar adalah faktor daya atau power factor. Di balik angka ini tersembunyi potensi kerugian energi yang signifikan, peningkatan biaya tagihan listrik, dan risiko penalti dari penyedia tenaga listrik.

Sayangnya, masih banyak sistem kelistrikan industri yang belum dilengkapi dengan mekanisme koreksi faktor daya yang memadai, terlebih lagi yang mampu merespons dinamika beban secara otomatis dan presisi. Permasalahan ini sering kali berakar dari kurangnya pemahaman menyeluruh terhadap pentingnya faktor daya serta solusi teknis yang tersedia. Padahal, dengan pendekatan teknik yang tepat dan pemanfaatan teknologi modern, koreksi faktor daya dapat menjadi peluang besar untuk menciptakan efisiensi sistem yang berkelanjutan.

Memahami Esensi Koreksi Faktor Daya yang Lebih dari Sekadar Angka

Faktor daya merupakan perbandingan antara daya aktif (kW) dengan daya semu (kVA), yang menunjukkan seberapa efisien energi listrik dimanfaatkan dalam suatu sistem. Ketika faktor daya rendah, artinya terdapat lebih banyak energi reaktif (kVAR) yang tidak benar-benar menghasilkan kerja nyata namun tetap mengalir dalam jaringan. Konsekuensinya, sistem kelistrikan akan terbebani oleh arus yang lebih besar dari yang seharusnya, mengakibatkan rugi-rugi daya, pemanasan kabel, serta beban tambahan pada transformator dan perangkat proteksi.

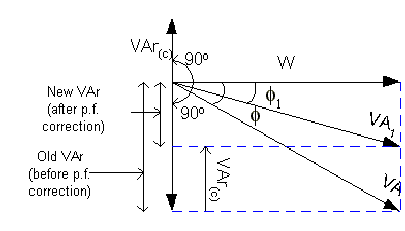

Gambar di bawah ini memperjelas konsep tersebut melalui diagram vektor daya dalam sistem kelistrikan, yang menggambarkan hubungan antara daya aktif (W), daya reaktif (VAr), dan daya semu (VA). Dalam diagram ini terlihat dua vektor daya reaktif, yaitu "Old VAr" yang menunjukkan kondisi sebelum dilakukan koreksi faktor daya, dan "New VAr" yang menggambarkan kondisi setelah koreksi dilakukan. Perubahan sudut φ antara vektor daya semu dan daya aktif mencerminkan peningkatan efisiensi sistem. Semakin kecil sudut φ, semakin mendekati ideal nilai faktor daya yang diinginkan.

Koreksi faktor daya dilakukan dengan menyuntikkan daya reaktif dari kapasitor, sehingga mengurangi beban reaktif yang harus disuplai oleh sumber utama. Namun, koreksi ini tidak sesederhana hanya menambahkan kapasitor. Dibutuhkan keseimbangan yang dinamis sesuai variasi beban di lapangan. Oleh karena itu, sistem koreksi faktor daya otomatis memegang peran penting dalam pengelolaan daya. tidak hanya untuk menghindari penalti dari penyedia listrik seperti PLN, tetapi juga untuk menjaga performa sistem distribusi daya agar tetap optimal.

Selain itu, diagram sistem yang ditampilkan juga menunjukkan cara pemasangan dan sambungan dari berbagai komponen koreksi daya, seperti bank kapasitor, kontaktor, dan relay kontrol, yang bekerja secara terintegrasi untuk meningkatkan efisiensi distribusi listrik secara keseluruhan.

Munculnya APFC sebagai Jawaban Pintar dalam Dunia Kelistrikan

Automatic Power Factor Correction (APFC) merupakan sistem cerdas yang menggabungkan kapasitor bank dengan pengendalian otomatis berbasis kontrol mikroprosesor atau digital. Sistem ini bekerja secara terus-menerus dengan memantau parameter kelistrikan seperti arus, tegangan, dan faktor daya, lalu mengatur penyalaan dan pemutusan unit-unit kapasitor secara otomatis sesuai kebutuhan beban.

Komponen utama dalam sistem APFC meliputi power factor controller, kontaktor khusus kapasitor yang dirancang untuk tahan terhadap lonjakan arus (inrush current), proteksi berupa MCB atau MCCB, fuse pengaman, serta rangkaian filter harmonik jika dibutuhkan. Dengan kemampuan merespons perubahan beban secara real time, APFC mampu menjaga efisiensi sistem tanpa campur tangan manual dari operator. Penggunaannya sangat luas, mulai dari industri manufaktur, gedung perkantoran, pusat data, hingga sistem distribusi energi pada sektor utilitas.

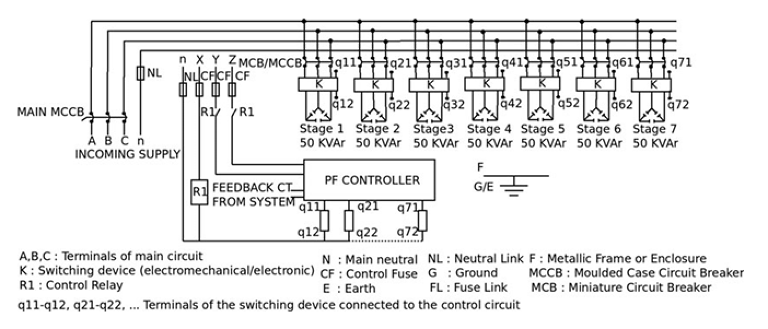

Gambar berikut memperjelas bagaimana sistem kompensasi daya reaktif ini dirancang dalam bentuk diagram pengkabelan. Terlihat koneksi dimulai dari suplai masuk (INCOMING SUPPLY) menuju berbagai tingkat kapasitor (Stage 1-7) yang masing-masing memiliki kapasitas sebesar 50 kVAr. Diagram ini memperlihatkan struktur pengendalian dan proteksi secara rinci.

Pada bagian utama, terdapat MAIN MCCB sebagai pemutus sirkuit utama, diikuti oleh terminal A, B, C untuk fasa, serta titik netral utama N dan NL sebagai link netral. PF Controller atau pengontrol faktor daya berfungsi menerima umpan balik dari sistem melalui Feedback CT from System, dan kemudian mengatur perangkat pensaklaran K pada setiap stage secara otomatis. Perangkat ini dapat berupa kontaktor elektromekanis atau saklar elektronik tergantung pada desain sistem.

Selain itu, diagram juga menampilkan beberapa elemen penting lainnya seperti R1 (relay kontrol), MCB/MCCB sebagai pemutus sirkuit pelindung tiap stage, serta CF dan FL sebagai fuse kontrol dan fuse link. Tidak ketinggalan, simbol F dan G/E menggambarkan koneksi ke bodi logam sistem dan grounding (earthing) sebagai langkah proteksi keselamatan.

Diagram ini tidak hanya menggambarkan sambungan antar komponen, tetapi juga memberikan visualisasi tentang bagaimana pengelolaan faktor daya dilakukan secara otomatis untuk meningkatkan efisiensi dan mengurangi kerugian akibat daya reaktif. Melalui pendekatan modular dan scalable, sistem APFC dapat dengan mudah diadaptasi untuk berbagai kebutuhan kapasitas—menjadikannya solusi teknik yang andal, efisien, dan bernilai jangka panjang.

Ketika Beban Listrik Tidak Pernah Diam dan APFC Menyesuaikan Diri Secara Real Time

Karakteristik beban listrik di dunia industri bersifat dinamis dan terus berubah. Mesin-mesin berdaya besar seperti motor induksi, crane, kompresor, serta sistem HVAC dapat menyebabkan lonjakan atau penurunan daya secara tiba-tiba. Dalam kondisi seperti ini, sistem koreksi manual yang mengandalkan pengoperasian saklar atau timer konvensional tidak akan mampu menanggapi perubahan secara cepat dan akurat.

Sistem Automatic Power Factor Correction (APFC) hadir menjawab kebutuhan tersebut melalui prinsip kerja berbasis real-time. Sensor arus (CT) dan tegangan (VT) akan membaca kondisi beban listrik setiap detik, lalu mengirimkan data tersebut ke kontroler APFC. Dengan algoritma yang telah terprogram, kontroler akan mengevaluasi kebutuhan sistem dan menentukan kombinasi kapasitor mana yang harus aktif atau nonaktif guna mempertahankan faktor daya ideal di atas 0,95.

Proses ini berlangsung cepat dan otomatis tanpa jeda yang signifikan, menghasilkan sistem kelistrikan yang responsif, hemat energi, dan minim gangguan. Dalam industri modern yang dituntut beroperasi 24 jam sehari dan 7 hari seminggu, kemampuan ini bukan lagi fitur tambahan, melainkan kebutuhan yang krusial.

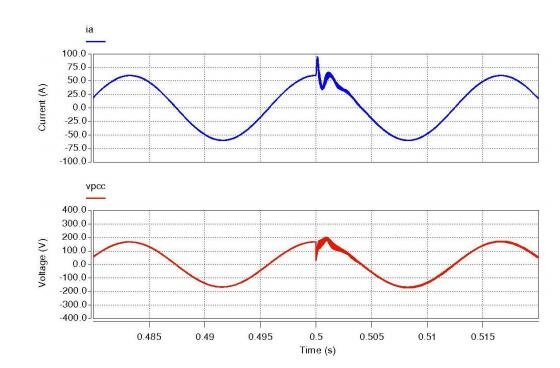

Gambar pendukung di bawah ini memperjelas dinamika beban listrik dalam sistem AC. Grafik pertama di bagian atas menampilkan arus listrik (dalam ampere) terhadap waktu, dengan kurva sinusoidal berwarna biru yang berosilasi secara periodik. Grafik kedua di bawahnya menunjukkan tegangan (dalam volt) terhadap waktu dengan kurva merah yang juga berosilasi secara sinusoidal. Puncak gelombang arus dan tegangan yang terjadi sekitar waktu 0,5 detik menggambarkan karakteristik khas dari sistem arus bolak-balik.

Diagram tambahan yang menyertai gambar ini juga menunjukkan cara pemasangan dan sambungan dari berbagai komponen dalam sistem APFC. Dengan visualisasi ini, pembaca dapat memahami bagaimana kombinasi sensor, kontroler, dan bank kapasitor bekerja secara terintegrasi untuk mengelola dan meningkatkan efisiensi daya listrik dalam suatu sistem instalasi industri.

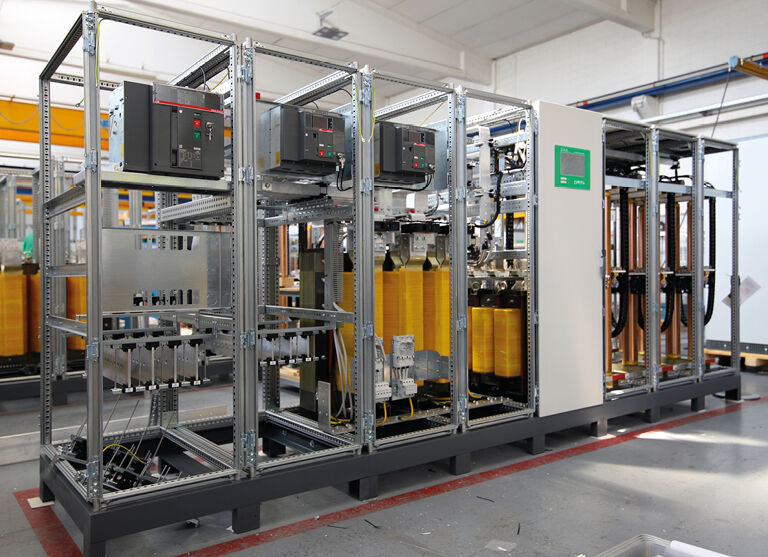

Merancang Sistem APFC yang Cerdas dan Tahan Uji Waktu

Membangun sistem APFC bukan sekadar memasang panel kapasitor dan kontroler. Prosesnya dimulai dari audit energi untuk memetakan profil beban harian, mingguan, dan musiman. Dari data tersebut, engineer dapat menentukan ukuran kapasitor total, jumlah step koreksi, serta kebutuhan proteksi harmonik. Misalnya, untuk beban dengan dominasi motor induksi dan jarang menggunakan inverter, kemungkinan harmonik rendah sehingga koreksi pasif sudah cukup. Namun, untuk sistem yang banyak memakai VFD (Variable Frequency Drive), perlu penambahan detuned reactor atau harmonic filter agar kapasitor tidak rusak akibat resonansi harmonik.

Sistem APFC yang baik juga memperhatikan pemilihan panel enclosure yang tepat, sistem pendinginan, dan kualitas kabel distribusi sebagai penentu keandalan jangka panjang. Dengan rancangan yang matang, sistem tidak hanya bekerja optimal di awal pemasangan, tetapi juga mampu bertahan menghadapi ekspansi beban dan kondisi lingkungan kerja yang keras.

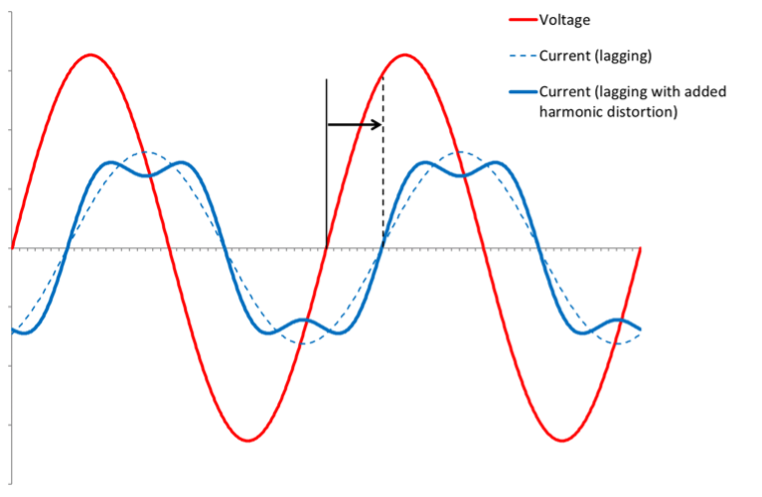

Sebagai ilustrasi, gambar berikut menunjukkan grafik gelombang sinus yang merepresentasikan tegangan dan arus dalam sebuah sistem listrik. Garis merah menggambarkan gelombang tegangan, sementara garis biru putus-putus menunjukkan arus yang tertunda (lagging). Garis biru solid menggambarkan arus yang tertunda dengan distorsi harmonik tambahan. Pada grafik tersebut, terlihat adanya pergeseran fase antara tegangan dan arus, yang ditandai dengan panah horizontal.

Selain itu, diagram ini juga memperlihatkan cara pemasangan dan sambungan berbagai komponen dalam sistem APFC untuk mengelola dan meningkatkan efisiensi daya listrik secara efektif.

Koneksi Lapangan Antara APFC dan Sistem Monitoring Industri

APFC modern telah berevolusi dari sistem otonom menjadi bagian dari sistem automasi terintegrasi. Dengan fitur komunikasi seperti Modbus RTU, Ethernet, atau protokol industri lainnya, APFC kini dapat terhubung langsung ke sistem SCADA, PLC, maupun HMI untuk dipantau dan dikendalikan secara real-time.

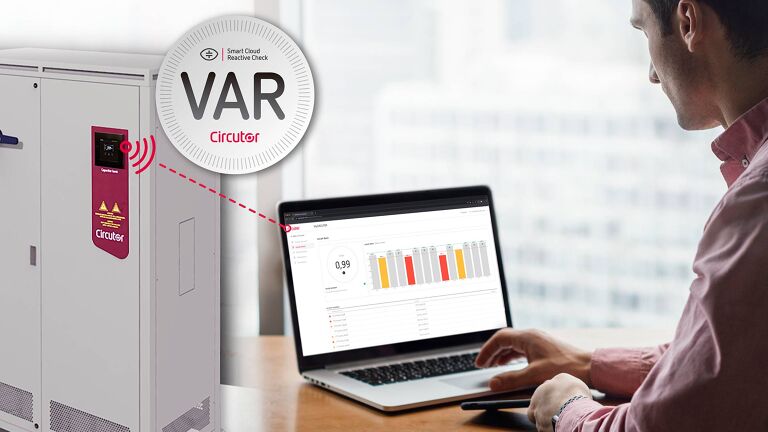

Gambar di samping memperlihatkan seorang pria yang duduk di depan meja sambil menggunakan laptop. Pada layar laptop tersebut tampak grafik dengan beberapa diagram batang yang menampilkan data parameter sistem. Di sebelah kiri pria tersebut terdapat sebuah perangkat berwarna putih bertuliskan "Circutor", yang terhubung secara nirkabel ke laptop melalui garis putus-putus, menandakan adanya komunikasi data antara keduanya. Terdapat juga tulisan "Smart Cloud Reactive Check" dan lambang sinyal nirkabel yang menunjukkan bahwa perangkat ini terintegrasi dengan platform cloud untuk pemantauan jarak jauh.

Integrasi semacam ini memungkinkan engineer untuk mengakses data penting seperti tegangan, arus, daya, harmonik, dan status kapasitor langsung dari ruang kontrol, atau bahkan melalui perangkat seluler yang terkoneksi jaringan IoT. Informasi ini sangat berguna untuk diagnosis dini, perencanaan pemeliharaan preventif, serta evaluasi performa sistem secara berkala. Beberapa produsen APFC bahkan menyediakan platform cloud berbasis langganan untuk manajemen multi-site, sangat ideal bagi perusahaan dengan banyak fasilitas produksi di berbagai lokasi.

Dengan adanya konektivitas ini, koreksi faktor daya tidak lagi bersifat lokal, melainkan menjadi bagian dari strategi manajemen energi terpusat yang lebih efisien dan terintegrasi.

Efisiensi Energi Bukan Lagi Pilihan tapi Kebutuhan yang Didorong oleh Teknologi

Di era industri 4.0, efisiensi energi bukan sekadar wacana tetapi menjadi indikator utama kinerja perusahaan. Biaya listrik yang tinggi, regulasi lingkungan yang ketat, serta tekanan untuk meningkatkan profitabilitas menjadikan pengelolaan daya sebagai prioritas strategis. Sistem APFC memberikan solusi konkrit yang terbukti efektif, dengan pengembalian investasi (ROI) dalam hitungan bulan hingga tahun tergantung pada profil beban dan struktur tarif listrik.

Tidak hanya mengurangi biaya penalti faktor daya, sistem ini juga mengurangi rugi daya dalam jaringan internal, memperpanjang umur peralatan, dan meningkatkan kestabilan tegangan pada panel distribusi. Dalam konteks keberlanjutan, sistem ini mendukung inisiatif green energy dan audit ISO 50001 yang berfokus pada efisiensi energi. Oleh karena itu, seorang engineer masa kini dituntut untuk memahami dan menerapkan teknologi seperti APFC sebagai bagian dari visi besar menuju sistem tenaga listrik yang lebih cerdas, efisien, dan berdaya saing tinggi.
