Menemukan titik kerusakan pada instalasi listrik bukan berarti proses troubleshooting sudah selesai. Justru setelah lokasi gangguan ditemukan, seorang teknisi atau engineer dihadapkan pada pertanyaan krusial: mengapa gangguan tersebut bisa terjadi?

Misalnya, Anda menemukan kabel yang hangus terbakar. Apakah usia pakai kabel sudah habis? Apakah ukurannya undersized (terlalu kecil)? Apakah beban terlampau besar? Atau justru terdapat terminal longgar yang memicu panas berlebih?

Jika teknisi hanya mengganti kabel yang rusak tanpa mencari penyebab utamanya, kerusakan yang sama hanya tinggal menunggu waktu untuk kembali terjadi. Oleh karena itu, penerapan Root Cause Analysis (RCA) atau analisis akar masalah menjadi prosedur wajib agar perbaikan yang dilakukan memenuhi standar keamanan MEP (Mechanical, Electrical, and Plumbing) dan keandalan sistem jangka panjang.

Berikut adalah 8 akar masalah yang paling sering ditemukan di lapangan dan standar teknis yang harus diperhatikan:

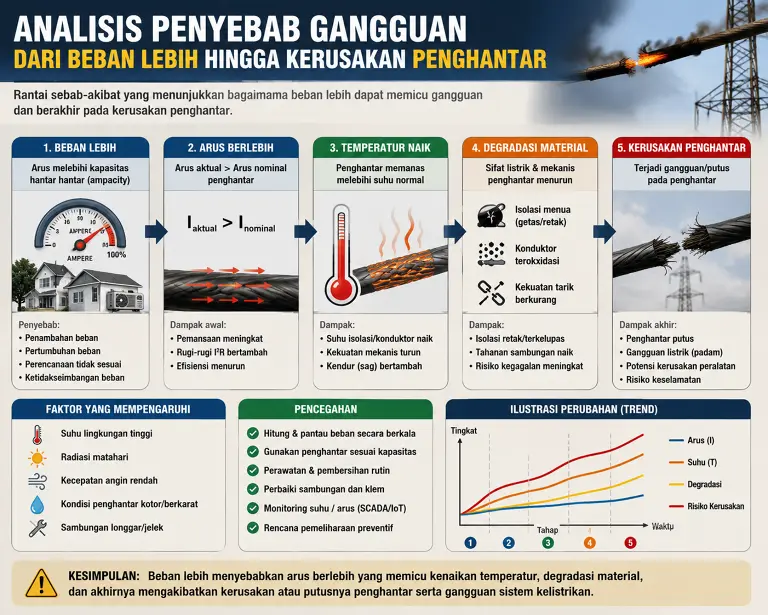

1. Beban Melebihi Kapasitas Sirkit (Overload)

Salah satu penyumbang terbesar kegagalan instalasi listrik bangunan adalah pembebanan berlebih. Setiap sirkit dirancang berdasarkan Kemampuan Hantar Arus (KHA) penghantar dan karakteristik beban.

Masalah muncul ketika perangkat elektronik terus bertambah (misalnya, sirkit komputer kini ditambah microwave atau pemanas air) tanpa memperhitungkan demand factor yang diatur dalam PUIL (Persyaratan Umum Instalasi Listrik).

Kesalahan fatal: Mengganti MCB dengan rating lebih besar agar tidak sering trip. Mengganti pengaman tanpa memperbesar ukuran kabel adalah pelanggaran standar yang meningkatkan risiko overheating dan kebakaran secara drastis.

2. Penampang Penghantar Tidak Sesuai (Undersized)

Pemilihan ukuran kabel tidak boleh sekadar tebakan. Berdasarkan standar PUIL 2011 dan IEC 60364, perhitungan KHA suatu penghantar dipengaruhi oleh luas penampang, jenis material, temperatur ambien, metode instalasi (ditanam, dalam konduit, atau di udara bebas), serta derating factor (faktor koreksi) jika ada beberapa kabel yang dikelompokkan berdekatan.

Jika instalasi mengalami perubahan fungsi—misalnya ruang kerja biasa diubah menjadi ruang server—maka beban listrik bertambah. Mempertahankan kabel lama untuk beban baru ini akan membuat penghantar bekerja di atas KHA-nya, memicu kerusakan isolasi akibat panas berkelanjutan.

3. Resistansi Kontak akibat Sambungan Longgar

Tidak semua panas disebabkan oleh ukuran kabel. Sambungan terminal yang tidak diikat sesuai dengan torsi standar pabrikan akan menciptakan celah mikroskopis yang meningkatkan resistansi kontak.

Berdasarkan hukum Joule, disipasi daya akibat resistansi ini dirumuskan sebagai:$P = I^2R$

Artinya, sekecil apa pun resistansi ($R$) pada sambungan longgar, ketika dilewati arus ($I$) yang besar, akan menghasilkan panas ($P$) secara eksponensial. Saat Anda menemukan terminal yang meleleh, jangan hanya potong dan sambung ulang. Pastikan koneksi baru dikencangkan dengan torque screwdriver sesuai standar keamanan.

4. Degradasi dan Kerusakan Isolasi

Isolasi kabel berfungsi menahan arus agar tetap berada di jalurnya. Usia pakai, paparan UV, kelembapan, bahan kimia, atau kerusakan mekanis akibat tarikan kasar saat penarikan kabel dalam konduit dapat merusak kualitas isolasi ini.

Menurunnya kualitas isolasi sering kali tidak kasat mata. Oleh karena itu, pengujian Tahanan Isolasi (Insulation Resistance Test) wajib dilakukan menggunakan Megger Test. Berdasarkan PUIL 2011, untuk tegangan uji 500 V DC, nilai tahanan isolasi minimal yang diizinkan adalah 0,5 MOhm. Jika nilainya di bawah standar tersebut, sirkuit sangat rentan terhadap arus bocor (leakage current) atau short circuit.

5. Infiltrasi Air dan Kelembapan

Listrik dan air adalah kombinasi mematikan. Area lembap seperti kamar mandi, basement, ruang pompa, atau instalasi outdoor memerlukan standar perlindungan ekstra.

Jika komponen rusak akibat air, pertanyaannya bukan sekadar "Apa yang rusak?", melainkan "Bagaimana instalasi ini bisa kemasukan air?". Sesuai standar teknis, perbaikan pada area basah harus mempertimbangkan Ingress Protection (IP Rating) yang sesuai, minimal IP44 atau IP65 ke atas, serta pemasangan RCD/ELCB dengan sensitivitas 30mA untuk proteksi nyawa dari bahaya kejut listrik.

6. Pembagian Beban Tiga Fasa yang Asimetris

Pada instalasi gedung komersial dengan sistem 3-fasa (R-S-T), RCA menjadi lebih analitis. Menumpuk beban 1-fasa (seperti penerangan dan stopkontak) pada satu fasa tertentu akan memicu ketidakseimbangan beban arus (current unbalance).

Ketidakseimbangan ini akan menyebabkan arus mengalir ke kabel netral dengan nilai yang cukup besar, serta memicu tegangan asimetris yang sangat merusak kinerja motor listrik 3-fasa (menurunkan efisiensi dan menyebabkan overheating). Toleransi ketidakseimbangan idealnya dijaga di bawah 10%.

7. Spesifikasi Proteksi yang Tidak Sesuai Kurva

Sistem proteksi (MCB, MCCB, RCD) bukan hanya soal rating Ampere. Mengganti MCB 10A dengan 10A merek lain belum tentu menyelesaikan masalah jika karakteristik bebannya berbeda.

Dalam standar IEC 60898, MCB memiliki tipe kurva trip (Kurva B, C, atau D). Jika MCB sering trip saat AC atau pompa air menyala akibat inrush current (arus kejut), masalahnya mungkin bukan overload, melainkan Anda membutuhkan MCB dengan kurva C atau D yang memiliki toleransi lonjakan arus sesaat, bukan sekadar menaikkan kapasitas Ampere-nya.

8. Modifikasi Instalasi Tanpa Re-calculation

Siklus hidup bangunan pasti melibatkan modifikasi: penambahan partisi, pemasangan AC baru, atau perubahan fungsi ruang. Masalahnya, modifikasi ini sering dikerjakan tanpa melihat as-built drawing listrik dan tanpa melakukan re-calculation (perhitungan ulang) pada panel utama. Setiap fitting-out atau penambahan beban wajib diikuti dengan evaluasi breaker, kapasitas kabel feeder, keseimbangan fasa, dan integritas pembumian (grounding).

Menerapkan Alur Root Cause Analysis (RCA) di Lapangan

Untuk memastikan perbaikan bersifat permanen, teknisi dan engineer harus berhenti mengobati gejala dan mulai memperbaiki akar masalah. Gunakan alur investigasi RCA berikut saat melakukan troubleshooting:

• Gejala (Symptom): MCB pada panel sub-distribusi sering trip di siang hari.

• Temuan (Finding): Hasil pengukuran menggunakan clamp meter menunjukkan arus mencapai 18A pada sirkuit yang diamankan oleh MCB 16A.

• Analisis (Analysis): Pemeriksaan lapangan menemukan 2 unit AC portabel baru saja ditambahkan oleh penghuni di ruangan tersebut pada jalur stopkontak yang sama.

• Akar Masalah (Root Cause): Penambahan beban induktif dilakukan tanpa evaluasi kapasitas KHA kabel dan batasan proteksi yang ada.

• Solusi RCA (Actionable Solution): Jangan naikkan MCB menjadi 20A karena KHA kabel eksisting (misal 2.5 mm²) berisiko panas. Solusinya: Tarik jalur kabel baru (sirkit terpisah) langsung dari panel beserta MCB khusus untuk suplai AC portabel tersebut, sesuai standar PUIL.

Kesimpulan: Jangan Sekadar Memperbaiki Gejala

Prinsip paling mendasar dalam rekayasa troubleshooting MEP adalah: Memperbaiki komponen yang rusak belum tentu memperbaiki kelayakan sistem.

• Mengganti kabel terbakar tanpa memperbaiki torsi sambungan terminal = Masalah berulang.

• Menaikkan rating MCB tanpa menghitung KHA kabel = Risiko kebakaran.

• Mengganti RCD yang trip tanpa mengecek titik kebocoran air = Bahaya kejut listrik.

Troubleshooting yang berstandar tinggi harus selalu menjawab tiga elemen utama: Apa yang rusak? Di mana letak kerusakannya? dan Mengapa kerusakan itu bisa terjadi?

Setelah titik lemah sistem ditemukan, divalidasi dengan RCA, dan dirujukkan pada standar teknis kelistrikan, langkah selanjutnya adalah mengeksekusi perbaikan.
