Pernahkah Anda bertanya mengapa listrik AC di Indonesia menggunakan frekuensi 50 Hz?

Ketika belajar Teknik Ketenagalistrikan, kita sering menemukan angka 50 Hz pada generator, motor listrik, transformator, jaringan distribusi, hingga berbagai peralatan listrik. Angka tersebut terlihat sederhana, tetapi sebenarnya memiliki hubungan erat dengan cara sistem tenaga listrik bekerja.

Frekuensi merupakan salah satu parameter penting dalam sistem tenaga listrik. Perubahan frekuensi dapat menjadi indikator adanya ketidakseimbangan antara pembangkitan dan beban.

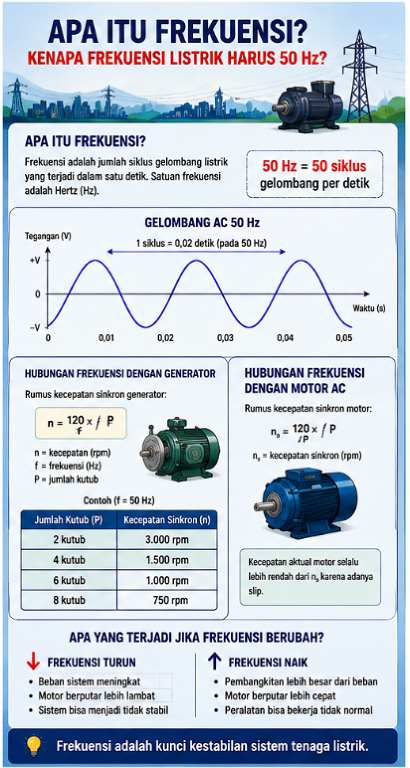

Apa Itu Frekuensi Listrik?

Frekuensi adalah jumlah siklus gelombang yang terjadi dalam satu detik.

Satuan frekuensi adalah Hertz (Hz).

Jika suatu sumber listrik memiliki frekuensi 50 Hz, artinya gelombang AC tersebut memiliki 50 siklus setiap detik.

Secara sederhana:

1 Hz = 1 siklus per detik

Maka:

50 Hz = 50 siklus per detik

Gelombang listrik AC secara ideal berbentuk sinusoidal.

Tegangan akan berubah dari positif, menuju nol, kemudian negatif, kembali nol, dan mengulangi siklus tersebut.

Mengapa Indonesia Menggunakan 50 Hz?

Indonesia menggunakan sistem tenaga listrik dengan frekuensi nominal 50 Hz.

Pemilihan frekuensi bukan berarti angka 50 Hz adalah satu-satunya frekuensi yang dapat digunakan untuk listrik.

Beberapa negara lain menggunakan 60 Hz.

Pemilihan frekuensi merupakan hasil perkembangan dan standardisasi sistem tenaga listrik yang kemudian digunakan secara luas dalam suatu wilayah.

Setelah suatu negara membangun sistem pembangkitan, transmisi, distribusi, dan peralatan listrik dengan frekuensi tertentu, seluruh sistem harus dirancang agar kompatibel dengan frekuensi tersebut.

Hubungan Frekuensi dengan Generator

Frekuensi memiliki hubungan erat dengan kecepatan putaran generator.

Pada generator sinkron, hubungan antara frekuensi, jumlah kutub, dan kecepatan putaran dapat dinyatakan dengan:

n = 120f / P

Keterangan:

n = kecepatan putaran dalam rpm
f = frekuensi dalam Hz
P = jumlah kutub

Sebagai contoh, generator 4 kutub yang menghasilkan frekuensi 50 Hz mempunyai kecepatan sinkron:

n = (120 × 50) / 4

n = 1.500 rpm

Sedangkan generator 2 kutub pada 50 Hz mempunyai kecepatan:

n = (120 × 50) / 2

n = 3.000 rpm

Dari sini terlihat bahwa frekuensi sangat berkaitan dengan desain mesin listrik.

Frekuensi dan Motor Listrik

Frekuensi juga sangat berpengaruh terhadap motor AC.

Kecepatan sinkron motor dapat dihitung menggunakan rumus yang sama:

ns = 120f/P

Misalnya motor tiga fase 4 kutub bekerja pada sistem 50 Hz.

Kecepatan sinkronnya:

ns = 120 × 50 / 4

ns = 1.500 rpm

Namun motor induksi tidak selalu berputar tepat 1.500 rpm karena terdapat fenomena yang disebut slip.

Kecepatan aktual motor biasanya sedikit lebih rendah daripada kecepatan sinkron.

Apa yang Terjadi Jika Frekuensi Berubah?

Frekuensi yang berubah dapat memengaruhi berbagai peralatan listrik.

Pada motor listrik, perubahan frekuensi dapat memengaruhi kecepatan putaran.

Pada sistem pembangkitan, perubahan frekuensi juga dapat menunjukkan adanya ketidakseimbangan antara daya yang dibangkitkan dan daya yang digunakan oleh beban.

Misalnya, ketika beban sistem meningkat sementara pembangkitan tidak mampu mengikuti perubahan tersebut, frekuensi sistem dapat mengalami penurunan.

Sebaliknya, ketika pembangkitan lebih besar dibandingkan kebutuhan beban, frekuensi dapat meningkat.

Karena itu frekuensi merupakan parameter penting dalam pengoperasian sistem tenaga listrik.

Apakah Frekuensi Sama dengan Tegangan?

Tidak.

Ini adalah kesalahan pemahaman yang cukup sering terjadi pada pembelajaran dasar listrik.

Tegangan menunjukkan beda potensial listrik, sedangkan frekuensi menunjukkan berapa banyak siklus gelombang AC yang terjadi setiap detik.

Contohnya, sistem listrik rumah dapat memiliki tegangan nominal sekitar 220 V dengan frekuensi 50 Hz.

Jadi:

220 V → tegangan

50 Hz → frekuensi

Keduanya merupakan parameter yang berbeda.

Mengapa Tidak Menggunakan Frekuensi yang Lebih Tinggi?

Secara teknis, sistem listrik dapat dirancang menggunakan frekuensi berbeda.

Namun pemilihan frekuensi memberikan konsekuensi terhadap desain generator, transformator, motor, jaringan, dan berbagai peralatan listrik.

Frekuensi juga memengaruhi ukuran dan karakteristik peralatan elektromagnetik.

Karena itu perubahan frekuensi sistem tenaga bukanlah perkara sederhana.

Kesimpulan

Frekuensi merupakan parameter penting dalam sistem tenaga listrik. Indonesia menggunakan frekuensi nominal 50 Hz, yang berarti gelombang listrik AC mengalami 50 siklus setiap detik.

Frekuensi berhubungan erat dengan generator, motor listrik, stabilitas sistem tenaga, dan berbagai peralatan listrik.

Bagi siswa Teknik Ketenagalistrikan, memahami frekuensi akan menjadi dasar penting sebelum mempelajari generator, motor listrik, transformator, sistem tenaga, dan kualitas daya.

Jadi, ketika melihat tulisan 50 Hz pada nameplate peralatan listrik, jangan menganggapnya hanya sebagai angka biasa. Di balik angka tersebut terdapat sistem elektromagnetik yang sangat penting.
