Hampir semua orang menganggap listrik dalam kondisi normal selama lampu menyala, komputer dapat digunakan, motor listrik berputar, dan peralatan elektronik bekerja seperti biasa. Namun, tahukah Anda bahwa listrik yang terlihat normal belum tentu benar-benar berkualitas baik?

Salah satu gangguan yang sering tidak terlihat secara langsung adalah harmonisa listrik.

Harmonisa merupakan fenomena kelistrikan yang banyak ditemukan pada sistem modern, terutama karena semakin banyaknya penggunaan peralatan elektronik dan beban nonlinier. Gangguan ini tidak selalu menyebabkan listrik langsung padam. Justru inilah yang membuat harmonisa cukup berbahaya karena sistem masih dapat bekerja, sementara dalam jangka panjang berbagai komponen listrik dapat mengalami peningkatan panas, rugi-rugi, bahkan kerusakan.

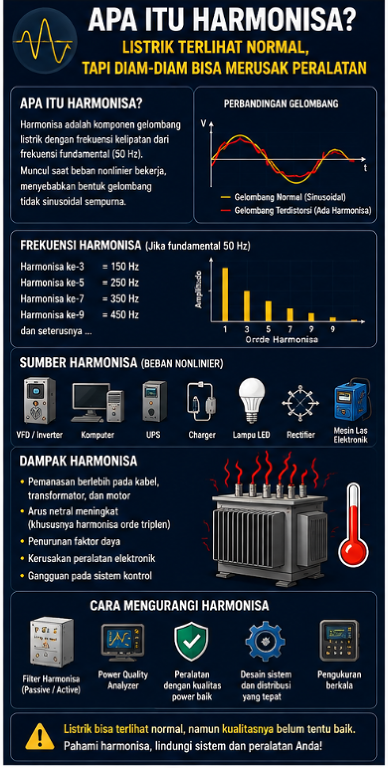

Apa Itu Harmonisa Listrik?

Secara sederhana, harmonisa adalah komponen gelombang listrik yang memiliki frekuensi kelipatan dari frekuensi fundamental.

Di Indonesia, sistem tenaga listrik menggunakan frekuensi fundamental 50 Hz. Jika muncul gelombang dengan frekuensi:

• Harmonisa ke-3 = 150 Hz
• Harmonisa ke-5 = 250 Hz
• Harmonisa ke-7 = 350 Hz
• Harmonisa ke-9 = 450 Hz

Pada kondisi ideal, bentuk gelombang tegangan dan arus AC sinusoidal. Namun ketika terdapat beban nonlinier, bentuk gelombang dapat mengalami distorsi.

Inilah yang kemudian menghasilkan harmonisa.

Dari Mana Harmonisa Berasal?

Harmonisa banyak muncul dari peralatan yang menggunakan elektronika daya.

Contohnya adalah:

• komputer;
• laptop;
• televisi;
• charger;
• inverter;
• Variable Frequency Drive (VFD);
• UPS;
• rectifier;
• lampu LED dengan power supply elektronik;
• mesin las elektronik;
• peralatan industri berbasis converter.

Peralatan tersebut tidak selalu mengambil arus dalam bentuk sinusoidal sempurna.

Sebagai contoh, komputer menggunakan power supply yang mengubah AC menjadi DC. Proses tersebut menggunakan komponen elektronika seperti diode dan kapasitor. Arus yang ditarik dari jaringan dapat berbentuk pulsa-pulsa tertentu sehingga menghasilkan distorsi.

Mengapa Harmonisa Bisa Berbahaya?

Harmonisa tidak selalu membuat sistem langsung mati. Dampaknya sering muncul secara perlahan.

Salah satu dampak harmonisa adalah peningkatan panas pada penghantar dan transformator.

Ketika arus harmonisa mengalir melalui kabel, kabel mengalami rugi-rugi akibat resistansi. Secara sederhana, rugi daya penghantar berkaitan dengan:

P = I²R

Semakin besar arus yang mengalir, semakin besar pula potensi rugi-rugi dan pemanasan.

Harmonisa juga dapat meningkatkan beban pada transformator. Pada kondisi tertentu, transformator yang terlihat masih bekerja normal dapat mengalami temperatur lebih tinggi akibat adanya komponen arus harmonisa.

Harmonisa pada Kabel Netral

Salah satu hal menarik dalam sistem tiga fase adalah harmonisa tertentu, terutama harmonisa orde triplen seperti harmonisa ke-3, dapat memiliki karakteristik yang menyebabkan komponen tersebut terakumulasi pada penghantar netral.

Ini penting pada gedung yang memiliki banyak beban elektronik satu fase.

Bayangkan sebuah gedung perkantoran dengan ratusan komputer, printer, lampu LED, dan perangkat elektronik lainnya.

Beban tersebut memang terhubung pada sistem tiga fase secara distribusi, tetapi masing-masing peralatan umumnya menggunakan suplai satu fase.

Jika kandungan harmonisa cukup tinggi, penghantar netral dapat membawa arus yang tidak boleh dianggap remeh.

Apakah Harmonisa Bisa Dilihat?

Harmonisa tidak mudah diketahui hanya dengan melihat lampu atau peralatan listrik.

Diperlukan alat ukur yang mampu melakukan analisis kualitas daya, seperti power quality analyzer.

Dengan alat tersebut teknisi dapat melihat:

• bentuk gelombang;
• nilai THD;
• harmonisa orde tertentu;
• tegangan;
• arus;
• faktor daya;
• frekuensi;
• serta parameter kualitas daya lainnya.

Salah satu parameter penting adalah Total Harmonic Distortion (THD).

Semakin besar distorsi harmonisa, semakin besar pula perhatian yang perlu diberikan terhadap kualitas sistem listrik.

Bagaimana Cara Mengurangi Harmonisa?

Pengurangan harmonisa harus dilakukan berdasarkan hasil pengukuran dan analisis sistem.

Beberapa pendekatan yang dapat digunakan antara lain:

• menggunakan filter harmonisa;
• menggunakan passive harmonic filter;
• menggunakan active harmonic filter;
• memilih peralatan dengan kualitas power supply yang baik;
• menggunakan transformer yang sesuai;
• memperbaiki desain sistem distribusi;
• melakukan pengukuran kualitas daya secara berkala.

Pada instalasi industri, masalah harmonisa sebaiknya tidak diselesaikan dengan sekadar mengganti kabel atau menaikkan kapasitas pengaman. Penyebabnya harus diketahui terlebih dahulu.

Kesimpulan

Harmonisa adalah salah satu fenomena penting dalam sistem tenaga listrik modern. Listrik bisa terlihat normal karena semua peralatan masih bekerja, tetapi kualitas gelombangnya belum tentu baik.

Semakin banyak penggunaan peralatan elektronik dan elektronika daya, semakin penting pemahaman mengenai harmonisa.

Bagi siswa Teknik Ketenagalistrikan, memahami harmonisa bukan hanya tentang mengetahui definisinya, tetapi juga memahami sumber, dampak, pengukuran, dan metode mitigasinya.

Listrik yang baik bukan hanya listrik yang menyala. Kualitas listrik juga menentukan umur dan keandalan peralatan.
