Dalam sistem tenaga listrik, khususnya di gardu induk, terdapat berbagai peralatan penting yang berperan menjaga keandalan, keamanan, dan keakuratan pengukuran. Dua di antaranya yang sering ditemui namun kerap tertukar adalah Potential Transformer (PT) dan Current Transformer (CT).

Meski sama-sama disebut transformator instrumen, keduanya memiliki fungsi, karakteristik, dan cara kerja yang sangat berbeda. Memahami perbedaan PT dan CT sangat penting, terutama bagi teknisi, mahasiswa kelistrikan, maupun praktisi di bidang sistem tenaga.

Pengertian Potential Transformer (PT)

Potential Transformer (PT) atau sering juga disebut Voltage Transformer (VT) adalah transformator yang digunakan untuk menurunkan tegangan tinggi menjadi tegangan rendah yang aman dan proporsional. Tegangan hasil penurunan ini digunakan untuk pengukuran, proteksi, dan monitoring sistem tenaga listrik.

Di gardu induk, PT biasanya terhubung secara paralel dengan sistem tegangan utama, misalnya pada jaringan 20 kV, 70 kV, 150 kV, atau 500 kV.

Fungsi Potential Transformer:

• Menyediakan tegangan rendah untuk alat ukur (voltmeter, power meter).
• Menjadi input tegangan untuk sistem proteksi (relay proteksi).
• Mengisolasi peralatan ukur dari tegangan tinggi agar aman.
• Menjaga akurasi pengukuran tegangan sistem.

Pengertian Current Transformer (CT)

Current Transformer (CT) adalah transformator instrumen yang berfungsi untuk menurunkan arus besar pada sistem tenaga menjadi arus kecil standar (umumnya 1 A atau 5 A). Arus ini kemudian digunakan oleh alat ukur dan sistem proteksi.

CT dipasang secara seri dengan penghantar utama, sehingga seluruh arus beban akan mengalir melalui CT.

Fungsi Current Transformer:

• Mengubah arus besar menjadi arus kecil yang aman.
• Menyediakan sinyal arus untuk relay proteksi.
• Digunakan untuk pengukuran arus, daya, dan energi.
• Melindungi peralatan ukur dari arus berlebih.

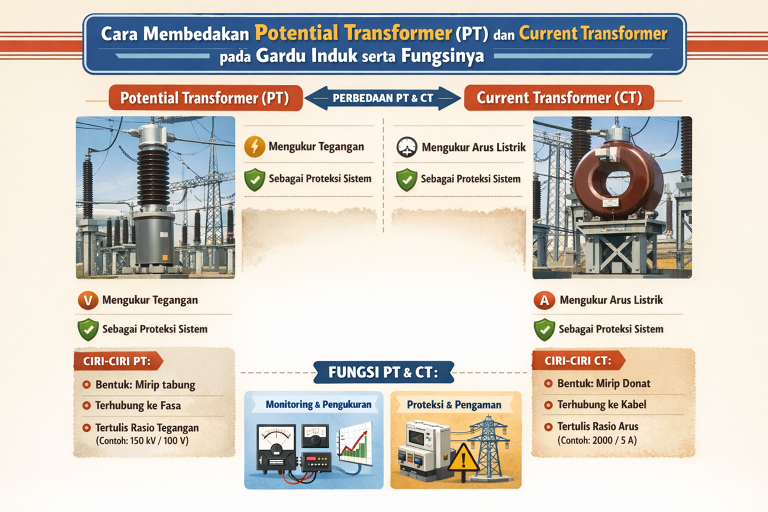

Cara Membedakan PT dan CT di Gardu Induk

Berikut beberapa cara mudah membedakan Potential Transformer dan Current Transformer:

1. Berdasarkan Besaran yang Diukur

• PT → Mengukur tegangan
• CT → Mengukur arus

2. Berdasarkan Cara Pemasangan

• PT dipasang paralel dengan sistem
• CT dipasang seri dengan penghantar

3. Berdasarkan Bentuk Fisik

• PT umumnya berbentuk seperti trafo kecil dengan isolator tinggi dan bushing tegangan.
• CT sering berbentuk cincin (ring type) atau silinder yang dilalui konduktor.

4. Berdasarkan Risiko Operasi

• PT berbahaya jika sisi sekunder di-short circuit.
• CT sangat berbahaya jika sisi sekunder terbuka (open circuit) saat beroperasi, karena dapat menimbulkan tegangan tinggi.

5. Berdasarkan Output Sekunder

• PT menghasilkan tegangan standar (misalnya 110 V).
• CT menghasilkan arus standar (1 A atau 5 A).

Peran PT dan CT dalam Sistem Proteksi

PT dan CT merupakan “indera” dari sistem proteksi gardu induk. Relay proteksi tidak dapat bekerja tanpa data tegangan dan arus yang akurat. Kesalahan pemilihan atau pemasangan PT dan CT dapat menyebabkan:

• Salah kerja relay
• Kegagalan proteksi
• Kerusakan peralatan
• Gangguan sistem tenaga yang lebih luas

Oleh karena itu, kualitas, rasio, dan kelas akurasi PT dan CT harus disesuaikan dengan kebutuhan sistem.

Kesimpulan

Meskipun sama-sama transformator instrumen, Potential Transformer (PT) dan Current Transformer (CT) memiliki perbedaan mendasar dari segi fungsi, cara kerja, pemasangan, hingga risiko operasinya. PT berfokus pada pengukuran tegangan, sedangkan CT berfungsi mengukur arus. Keduanya memiliki peran krusial dalam pengukuran dan proteksi di gardu induk. Pemahaman yang baik tentang PT dan CT akan meningkatkan keselamatan kerja serta keandalan sistem tenaga listrik secara keseluruhan.
