Transformator merupakan salah satu peralatan penting dalam sistem tenaga listrik yang berfungsi untuk menaikkan atau menurunkan tegangan listrik. Agar transformator dapat bekerja dengan aman dan efisien, kondisi isolasi pada lilitan (winding) harus tetap baik. Salah satu cara untuk mengetahui kondisi isolasi tersebut adalah dengan melakukan pengukuran tahanan isolasi.

Tahanan isolasi merupakan nilai hambatan listrik yang dimiliki oleh bahan isolator yang memisahkan bagian konduktor pada transformator. Nilai ini sangat penting karena isolasi yang baik akan mencegah terjadinya kebocoran arus listrik, hubungan singkat, maupun kerusakan peralatan.

Pengertian Tahanan Isolasi Transformator

Tahanan isolasi adalah hambatan yang dimiliki oleh bahan isolator terhadap aliran arus listrik. Pada transformator, isolasi ini berfungsi untuk memisahkan lilitan primer dengan lilitan sekunder serta memisahkan lilitan dengan badan transformator (ground).

Semakin besar nilai tahanan isolasi, maka semakin baik kondisi isolasi transformator tersebut. Sebaliknya, jika nilai tahanan isolasi terlalu kecil, maka ada kemungkinan terjadi kelembaban, kerusakan isolasi, atau kontaminasi pada sistem isolasi transformator.

Alat yang Digunakan untuk Mengukur Tahanan Isolasi

Pengukuran tahanan isolasi pada transformator biasanya menggunakan alat yang disebut Megger atau Megohmmeter. Alat ini mampu menghasilkan tegangan DC tinggi untuk mengukur nilai hambatan isolasi dalam satuan Mega Ohm (MΩ).

Beberapa komponen yang diperlukan dalam pengukuran antara lain:

• Megger atau Megohmmeter
• Kabel penghubung pengukuran
• Grounding system
• Alat pelindung diri (APD) seperti sarung tangan isolasi dan sepatu safety

Pemilihan tegangan pengujian pada Megger biasanya disesuaikan dengan rating tegangan transformator, misalnya:

• Transformator tegangan rendah: 500 V – 1000 V
• Transformator tegangan menengah: 2500 V – 5000 V

Langkah-Langkah Mengukur Tahanan Isolasi Transformator

Sebelum melakukan pengukuran, pastikan transformator dalam kondisi tidak terhubung dengan sumber listrik. Hal ini penting untuk mencegah kecelakaan kerja akibat sengatan listrik.

Langkah-langkah pengukuran tahanan isolasi adalah sebagai berikut:

Memutuskan sumber listrik transformator

Pastikan transformator benar-benar dalam kondisi tidak bertegangan.

Membersihkan terminal transformator

Debu, minyak, atau kotoran pada terminal dapat mempengaruhi hasil pengukuran.

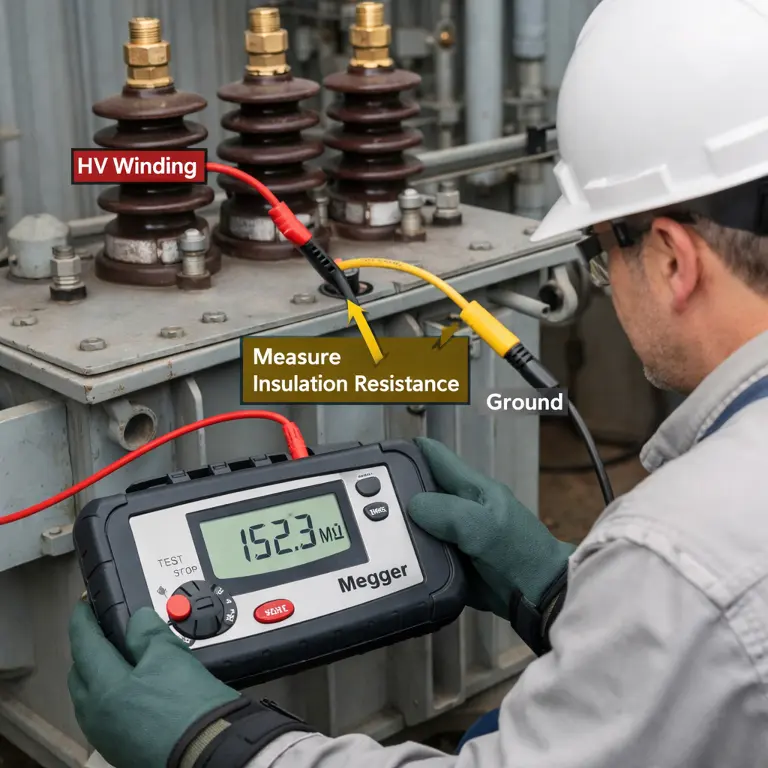

Menghubungkan kabel Megger

Kabel positif dihubungkan ke terminal lilitan transformator

Kabel negatif dihubungkan ke ground atau badan transformator

Mengoperasikan Megger

Putar atau aktifkan Megger untuk memberikan tegangan pengujian pada isolasi transformator.

Membaca hasil pengukuran

Nilai tahanan isolasi akan muncul pada skala alat dalam satuan Mega Ohm (MΩ).

Biasanya pengukuran dilakukan pada beberapa bagian, yaitu:

• Lilitan primer ke ground
• Lilitan sekunder ke ground
• Lilitan primer ke sekunder

Cara Menghitung Nilai Minimum Tahanan Isolasi

Dalam praktik pemeliharaan transformator, terdapat rumus sederhana untuk menentukan nilai minimum tahanan isolasi yang masih dianggap aman.

Rumus yang sering digunakan adalah:

R = V / 1000 + 1

Keterangan:
R = tahanan isolasi minimum (Mega Ohm)
V = tegangan kerja peralatan (Volt)

Sebagai contoh, jika sebuah transformator memiliki tegangan kerja 20.000 Volt (20 kV), maka nilai minimum tahanan isolasi dapat dihitung sebagai berikut:

R = 20.000 / 1000 + 1
R = 20 + 1
R = 21 Mega Ohm

Artinya, tahanan isolasi transformator tersebut sebaiknya lebih besar dari 21 MΩ agar masih dianggap dalam kondisi baik.

Interpretasi Hasil Pengukuran

Setelah pengukuran dilakukan, hasilnya perlu dianalisis untuk mengetahui kondisi isolasi transformator.

Secara umum interpretasi nilai tahanan isolasi adalah sebagai berikut:

> 100 MΩ → kondisi isolasi sangat baik

10 – 100 MΩ → kondisi isolasi masih baik

1 – 10 MΩ → isolasi mulai menurun

< 1 MΩ → isolasi buruk dan perlu perbaikan

Jika nilai tahanan isolasi terlalu kecil, kemungkinan penyebabnya antara lain:

• Kelembaban pada isolasi
• Kontaminasi debu atau minyak
• Kerusakan material isolasi
• Penuaan isolasi akibat panas
• Pentingnya Pengujian Tahanan Isolasi

Pengujian tahanan isolasi pada transformator sangat penting dalam program maintenance atau pemeliharaan preventif. Dengan melakukan pengujian secara berkala, kerusakan pada transformator dapat dideteksi lebih awal sebelum terjadi kegagalan sistem.

Selain itu, pengujian ini juga membantu meningkatkan keandalan sistem tenaga listrik, mengurangi risiko gangguan listrik, serta menjaga keselamatan teknisi dan peralatan.

Kesimpulan

Menghitung dan mengukur tahanan isolasi transformator merupakan langkah penting dalam memastikan keandalan dan keamanan sistem kelistrikan. Dengan menggunakan alat Megger, teknisi dapat mengetahui kondisi isolasi pada lilitan transformator secara akurat.

Nilai tahanan isolasi yang tinggi menunjukkan bahwa sistem isolasi masih dalam kondisi baik, sedangkan nilai yang rendah menandakan adanya potensi kerusakan. Oleh karena itu, pengujian tahanan isolasi harus dilakukan secara rutin sebagai bagian dari pemeliharaan transformator agar sistem tenaga listrik tetap beroperasi dengan aman dan efisien.
