Halo Sobat Teknik! Pernah nggak sih, lagi asyik nge-game, render desain, atau ngerjain tugas akhir, eh tiba-tiba listrik rumah jeglek (mati) cuma gara-gara orang rumah nyalain setrika barengan sama pompa air? Pasti bikin emosi, kan?

Banyak orang awam mikir solusinya cuma satu: "Ganti aja MCB-nya sama Ampere yang lebih gede!" Wah, bahaya banget tuh, bro! Instalasi listrik rumah itu nggak cuma soal gimana caranya lampu bisa nyala, tapi yang paling penting adalah gimana listrik itu aman buat penghuninya.

Sebagai engineer atau calon teknisi andal, kita harus paham gimana merancang sistem proteksi listrik yang bener. Yuk, kita bedah fungsi MCB, ELCB, dan gimana cara membagi grup listrik rumah biar aman dan sesuai standar PUIL!

Kenapa Sih Instalasi Rumah Harus Dibagi Jadi MCB Grup?

Coba bayangin, semua beban listrik di rumah (lampu, AC, TV, kulkas, mesin cuci, sampai rice cooker) cuma dilindungi sama satu buah MCB. Sekalinya kabel pompa air korslet, MCB itu bakal trip, dan BOOM... seisi rumah gelap gulita.

Makanya, instalasi rumah wajib dibagi jadi beberapa grup sirkuit. Tujuannya gampang: kalau ada trouble di stop kontak dapur, ya cuma MCB area dapur aja yang jatuh. Lampu ruang tamu atau kamar tidur bakal tetap nyala. Selain bikin nyaman, ini juga ngebantu banget waktu kita harus troubleshooting nyari sumber korsleting.

Beda MCB, ELCB (RCCB), dan RCBO. Jangan Sampai Salah Beli!

Buat Sobat Teknik yang mau upgrade panel rumah atau disuruh belanja ke toko alat listrik, jangan sampai keliru ya. Ketiga barang ini bentuknya mirip, tapi jobdesk-nya beda total:

1. MCB (Miniature Circuit Breaker):

   Tugas utamanya ngelindungin dari beban lebih (overload) dan korsleting (short circuit). Kalau kamu pakai daya melebihi limit, dia yang bakal mutus arus.

2. RCCB / RCD (Dulu Namanya ELCB):

   Fyi aja nih, nama ELCB itu udah mulai ditinggalkan di standar modern dan diganti jadi RCCB (Residual Current Circuit Breaker). Tugasnya mendeteksi kebocoran arus. Misalnya, ada kabel terkelupas kena genangan air, atau nauzubillah ada orang kesetrum, RCCB bakal langsung mutus listrik dalam hitungan milidetik buat nyelamatin nyawa. Tapi ingat, RCCB nggak bisa mendeteksi korsleting!

3. RCBO (Residual Current Breaker with Overcurrent):

   Nah, kalau yang ini ibarat combo pack. RCBO adalah gabungan MCB dan RCCB di dalam satu perangkat. Bisa nahan korslet, overload, sekaligus kebocoran arus. Praktis banget!

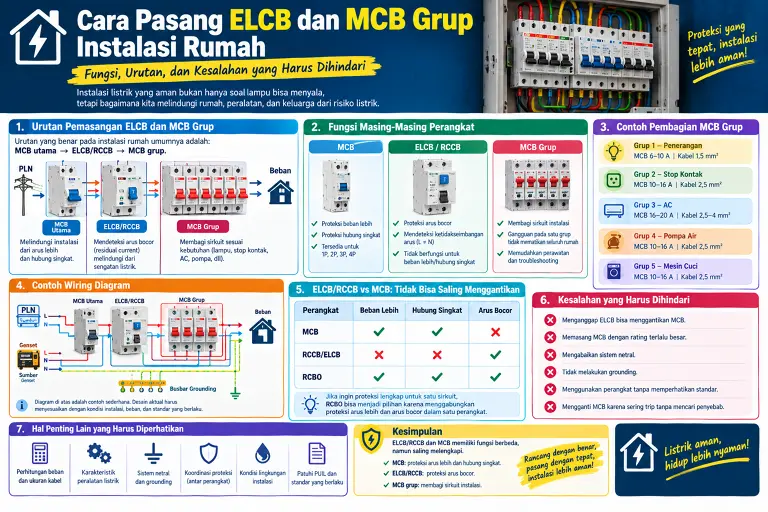

Urutan Susunan Komponen yang Benar

Boks panel (PHB - Panel Hubung Bagi) itu nggak bisa dirakit asal-asalan. Urutan wiring-nya harus runut dari sumber ke beban. Susunan standarnya kayak gini:

1. Meteran PLN (Pembatas daya utama dari luar).

2. MCB Utama (Main) (Buat matiin/nyalain listrik satu rumah full).

3. RCCB / RCD (Satpam anti-bocor arus buat seluruh rumah).

4. MCB Grup (Bagi-bagi tugas untuk tiap sirkuit ruangan/alat).

Notes: Kalau kamu lumayan "sultan" dan pakai RCBO di tiap grup, RCCB di poin nomor 3 bisa dilewati karena tiap grup udah punya proteksi anti-bocor sendiri.

Tips Engineering: Cara Membagi MCB Grup yang Ideal

Nggak ada template mutlak, tapi praktik best engineer biasanya memisahkan sirkuit berdasarkan karakter bebannya:

• Grup 1 (Penerangan): Khusus lampu-lampu. Beban ini stabil dan lumayan kecil tarikan dayanya.

• Grup 2 (Stop Kontak Umum): Buat TV, laptop, kipas angin, charger, dkk.

• Grup 3 (Beban Motor / Pompa): Mesin air punya inrush current (tarikan arus awal) yang gede. Mending pisahin sendiri.

• Grup 4 (Air Conditioner): Sama kayak pompa, kompresor AC itu rakus arus di detik-detik awal menyala.

• Grup 5 (Dapur / Heavy Duty): Microwave, kulkas besar, oven listrik, atau dispenser air panas. Elemen pemanas itu butuh kabel dan MCB yang mumpuni.

6 Dosa Fatal Waktu Modifikasi Panel Listrik!

Sobat Teknik, hindari banget ngelakuin kesalahan-kesalahan "teknisi abal-abal" di bawah ini:

1. Asal Gedein Ampere MCB: Sering jeglek? Terus MCB 10A diganti 20A tanpa ngecek kabelnya? Siap-siap aja kabel instalasi yang diameternya cuma 1.5mm² bakal meleleh dan memicu kebakaran. Rumus $I = P / V$ itu cuma baseline, kemampuan hantar arus (KHA) kabel yang jadi penentu utama!

2. Nganggap RCCB = MCB: Udah dibilangin tadi ya, fungsi keduanya beda.

3. Mencampur Kabel Netral Sembarangan: Kalau udah pakai RCCB, netral dari beda grup nggak boleh digabung! Kalau digabung, sistem bakal ngira ada arus bocor dan RCCB bakal jeglek terus-terusan (nuisance tripping).

4. Nyepelein Kabel Grounding: Grounding (kabel kuning-hijau) itu syarat wajib buat keselamatan. Bodi mesin cuci bisa nyetrum kalau grounding-nya nggak bener.

5. Kabel PE (Protective Earth) Digabung Sama N (Netral): Jangan coba-coba mem-Bypass kabel N dan Ground cuma biar alat elektronik mau nyala. Ini red flag banget di ilmu instalasi!

6. Malas Mencari "Penyakit" Utama: MCB jatuh itu indikator masalah, bukan sumber masalah. Cari tahu dulu: yang bermasalah pompanya, kabelnya yang digigit tikus, atau emang beban rumahnya yang over?

Kesimpulan

Sistem proteksi listrik itu ibarat manajemen risiko di dunia engineering. MCB, RCCB, dan kabel grounding punya peran spesifik yang saling ngelengkapi. Jadi, jadilah engineer atau owner rumah yang cerdas. Jangan gampang kemakan mitos "ganti MCB gede biar aman"!

Gimana Sobat Teknik? Udah paham kan bedanya MCB sama RCCB, dan gimana cara bagi grupnya? Coba cek panel listrik di kosan atau rumah kamu, udah sesuai standar belum tuh?
