Nameplate atau pelat data ibarat "KTP" bagi sebuah motor listrik. Dari sepotong pelat logam ini, kita bisa mengetahui berbagai informasi vital seperti daya motor, tegangan kerja, arus nominal, frekuensi, putaran, faktor daya, hingga jenis hubungan belitan (Star atau Delta).

Sayangnya, di lapangan masih banyak yang melihat nameplate sekadar untuk mencari tahu kapasitas kW atau HP. Padahal, mengabaikan parameter lain bisa berakibat fatal, terutama saat menentukan komponen proteksi dan metode starting.

Mari kita bedah sebuah studi kasus. Bayangkan Anda menemukan nameplate motor untuk menggerakkan mesin HVAC atau pompa sentrifugal dengan spesifikasi berikut:

3 Phase – 400/690 V – 50 Hz – 7,5 kW – 1.450 RPM – Cos φ 0,82

Apa arti dari susunan angka tersebut? Mari kita kupas satu per satu.

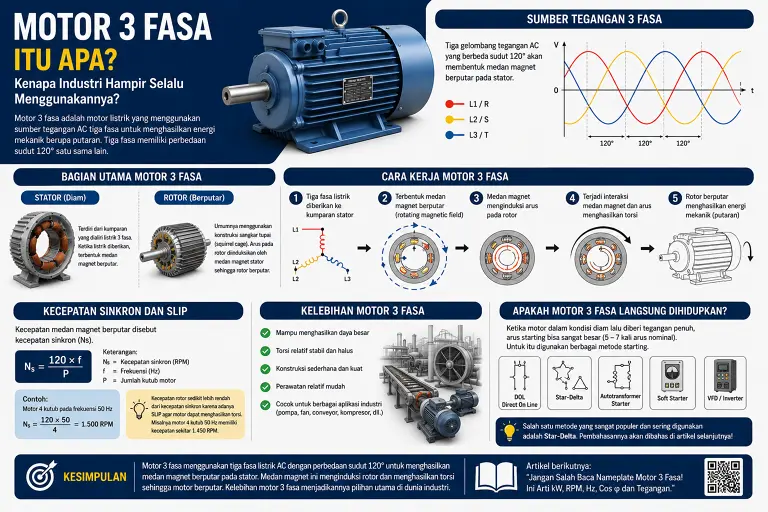

1. 3 Phase: Menggunakan Sistem Tiga Fasa

Tulisan ini sangat jelas menunjukkan bahwa motor dirancang khusus untuk bekerja menggunakan sistem suplai listrik arus bolak-balik (AC) tiga fasa. Ketiga gelombang AC ini memiliki perbedaan sudut sebesar 120° listrik.

Sistem tiga fasa inilah yang bertanggung jawab menghasilkan medan magnet berputar pada stator. Berkat sistem ini, motor banyak diandalkan untuk menggerakkan beban berat di industri seperti pompa air, conveyor, kompresor, blower, mesin hoist, hingga sistem HVAC sentral.

2. Tegangan: Mengapa Ada 400/690 V?

Bagian ini adalah area yang paling sering membuat teknisi pemula bingung. Jika pada nameplate tertulis 400/690 V Δ/Y, ini menunjukkan tegangan operasional motor berdasarkan konfigurasi belitannya:

• 400 V → Hubungan Delta (Δ)

• 690 V → Hubungan Star (Y)

Karena tegangan yang masuk ke belitan (230 V) lebih kecil dari kemampuan maksimalnya (400 V), tarikan arus awal motor akan turun drastis. Logika inilah yang menjadi fondasi utama mengapa metode starting Star-Delta digunakan.

3. Daya Motor (kW dan HP)

Spesifikasi 7,5 kW menunjukkan kemampuan daya aktif mekanis (daya output aktual) yang bisa dihasilkan motor pada kondisi operasi penuh. Di lapangan, satuan HP (Horsepower) juga sangat lazim digunakan.

Konversinya sederhana: 1 HP≈0,746 kW. Maka, motor 7,5 kW setara dengan:

7,5/0,746≈10 HP

Namun, jangan hanya menggunakan patokan daya (kW) saat memilih motor. Perhatikan juga jenis bebannya; motor untuk conveyor bermuatan berat dari kondisi diam (high starting torque) butuh perlakuan berbeda dibandingkan motor untuk kipas (fan).

4. Frekuensi (50 Hz)

Angka 50 Hz menandakan motor dirancang untuk standar frekuensi listrik Indonesia (dan sebagian besar negara Eropa/Asia). Frekuensi ini menentukan seberapa cepat medan magnet berputar di dalam stator (kecepatan sinkron).

Kecepatan sinkron dihitung menggunakan persamaan:

Ns​=P120×f​

Keterangan:

• Ns​ = kecepatan sinkron (RPM)

• f = frekuensi dalam Hz

• P = jumlah kutub motor (poles)

Jika motor ini memiliki 4 kutub (poles), maka kecepatan medan magnetnya adalah:

Ns​=4120×50​=1.500 RPM

5. RPM dan Konsep Slip

Jika kecepatan sinkronnya 1.500 RPM, mengapa di nameplate tertulis 1.450 RPM?

Angka 1.450 RPM adalah putaran aktual rotor (rated speed). Putaran rotor pada motor induksi selalu lebih lambat dari putaran medan magnet stator. Selisih kecepatan inilah yang disebut sebagai slip. Tanpa adanya slip, tidak akan ada garis gaya magnet yang terpotong oleh rotor, dan otomatis tidak akan ada torsi yang dihasilkan.

RPM sangat vital untuk disesuaikan dengan kebutuhan mekanisme gearbox, spesifikasi pompa, atau putaran fan yang dituju.

6. Cos φ (Faktor Daya)

Informasi Cos φ = 0,82 merepresentasikan efisiensi pemanfaatan daya pada sistem AC. Faktor daya (power factor) adalah rasio perbandingan antara daya aktif (kW) yang menghasilkan kerja nyata dengan daya semu (kVA) yang disuplai oleh jaringan.

7. Arus Nominal (Rated Current)

Arus nominal adalah salah satu data paling krusial. Misalnya pada tegangan 400 V, motor ini menarik arus sebesar 14 A. Angka ini adalah pedoman utama seorang engineer saat menentukan:

• Ukuran penampang kabel instalasi.

• Kapasitas kontaktor.

• Setting nilai proteksi pada Thermal Overload Relay (TOR) atau Motor Protection Circuit Breaker (MPCB).

Namun, ada satu fakta krusial: Arus nominal tidak sama dengan arus starting!

Mengapa Arus Starting Sangat Besar?

Bayangkan motor dalam kondisi diam total, lalu secara tiba-tiba (secara Direct On Line / DOL) disuntikkan tegangan penuh. Karena rotor belum berputar untuk menghasilkan Gaya Gerak Listrik (GGL) balik yang menahan arus, motor akan "meminum" listrik dalam jumlah masif.

Catatan Industri: Arus starting motor induksi secara umum bisa melonjak hingga 5 sampai 7 kali lipat dari arus nominalnya.

Jika motor 7,5 kW ini memiliki arus nominal 14 A, maka saat dihidupkan secara DOL, arusnya bisa melonjak menembus 70 hingga 98 Ampere selama sepersekian detik!

Lonjakan arus sebesar ini dapat menyebabkan:

1. Drop tegangan tiba-tiba (voltage sag) yang bisa membuat peralatan elektronik sensitif (seperti PLC) error atau mati.

2. Kabel instalasi cepat panas.

3. Kejutan mekanis yang merusak coupling atau belt pada mesin.

Dari Nameplate Menuju Rangkaian Star-Delta

Kini terlihat jelas bahwa membaca pelat data bukan sekadar menghafal angka. Informasi tegangan (400/690 V) serta lonjakan arus starting hingga 7 kali lipat tadi adalah alasan kuat mengapa industri butuh metode starting khusus.

Untuk mengakali lonjakan arus tersebut, diciptakanlah rangkaian Star-Delta. Pada metode ini, motor sengaja "diakali" agar start dalam konfigurasi Star (tegangan per belitan turun menjadi ∼230 V, sehingga arus start ikut anjlok), lalu secara otomatis dipindahkan oleh Timer ke konfigurasi Delta (400 V) saat putaran motor sudah stabil untuk mendapat torsi maksimum.

Bagaimana persisnya skema rangkaian power dan kontrol kontaktornya? Bagaimana cara setting timer dan overload relay-nya?

Semua itu akan dibongkar tuntas pada artikel seri teknik instalasi motor selanjutnya!
