Gardu induk merupakan salah satu komponen penting yang berfungsi untuk mengatur, menyalurkan, serta mentransformasikan energi listrik dari pembangkit menuju jaringan distribusi. Salah satu peralatan utama yang terdapat di gardu induk adalah transformator. Transformator berfungsi untuk menaikkan atau menurunkan tegangan listrik sehingga energi dapat ditransmisikan secara efisien dan aman.

Di dalam gardu induk terdapat beberapa jenis transformator dengan fungsi yang berbeda-beda. Setiap transformator memiliki peran khusus dalam menjaga stabilitas, efisiensi, serta keandalan sistem tenaga listrik. Salah satu jenis transformator yang cukup penting namun sering kurang dikenal adalah interbus transformator yang berfungsi menghubungkan dua sistem bus dengan level tegangan yang berbeda.

Keberadaan berbagai jenis transformator di gardu induk, khususnya interbus transformator, berperan penting dalam meningkatkan fleksibilitas operasi sistem tenaga listrik serta menjaga keandalan distribusi energi listrik pada jaringan transmisi dan distribusi.

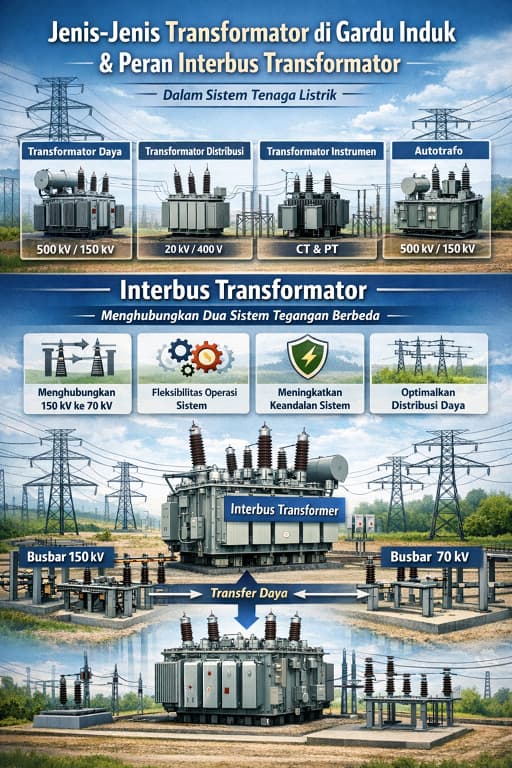

Jenis-Jenis Transformator di Gardu Induk

Transformator Daya (Power Transformer)

Transformator daya merupakan transformator utama yang digunakan untuk menaikkan atau menurunkan tegangan dalam sistem tenaga listrik. Transformator ini biasanya memiliki kapasitas besar dan digunakan pada jaringan transmisi maupun distribusi.

Di gardu induk, transformator daya biasanya digunakan untuk menurunkan tegangan dari sistem transmisi tegangan tinggi (misalnya 150 kV atau 500 kV) menjadi tegangan menengah seperti 20 kV yang kemudian disalurkan ke jaringan distribusi. Transformator daya dirancang untuk bekerja secara terus menerus dengan efisiensi tinggi dan mampu menahan beban besar dalam jangka waktu lama.

Transformator Distribusi

Transformator distribusi berfungsi menurunkan tegangan listrik dari jaringan tegangan menengah ke tegangan rendah yang dapat digunakan oleh konsumen. Transformator ini biasanya ditempatkan lebih dekat dengan pelanggan, seperti pada tiang listrik atau gardu distribusi.

Walaupun tidak selalu berada langsung di gardu induk besar, transformator distribusi tetap menjadi bagian penting dari sistem penyaluran energi listrik karena menjadi tahap akhir sebelum listrik digunakan oleh masyarakat.

Transformator Instrumen

Transformator instrumen digunakan untuk keperluan pengukuran dan proteksi dalam sistem tenaga listrik. Transformator ini terbagi menjadi dua jenis utama, yaitu:

• Current Transformer (CT) yang berfungsi menurunkan arus besar menjadi arus kecil agar dapat diukur oleh alat ukur atau sistem proteksi.
• Potential Transformer (PT) atau Voltage Transformer (VT) yang berfungsi menurunkan tegangan tinggi menjadi tegangan rendah yang aman untuk alat ukur dan relay proteksi.

Transformator Autotrafo

Autotrafo merupakan transformator yang memiliki satu lilitan yang berfungsi sebagai lilitan primer dan sekunder sekaligus. Transformator ini biasanya digunakan untuk menghubungkan dua sistem tegangan yang tidak terlalu jauh perbedaannya, misalnya antara 500 kV dan 150 kV.

Autotrafo memiliki keunggulan yaitu ukuran yang lebih kecil, biaya yang lebih rendah, serta efisiensi yang lebih tinggi dibandingkan transformator konvensional.

Interbus Transformator

Interbus transformator adalah transformator yang digunakan untuk menghubungkan dua sistem busbar yang memiliki tingkat tegangan berbeda di dalam suatu gardu induk. Transformator ini memungkinkan transfer daya listrik antara dua sistem jaringan yang berbeda tanpa harus menggunakan jalur transmisi yang terpisah.

Secara umum, interbus transformator berfungsi untuk:

• Menghubungkan dua sistem tegangan berbeda : Interbus transformator memungkinkan energi listrik dipindahkan dari satu bus ke bus lain yang memiliki tegangan berbeda, misalnya dari sistem 150 kV ke 70 kV.
• Meningkatkan fleksibilitas operasi sistem : Dengan adanya interbus transformator, operator sistem dapat mengatur aliran daya listrik secara lebih fleksibel sesuai dengan kebutuhan beban pada masing-masing jaringan.
• Meningkatkan keandalan sistem tenaga listrik : Apabila salah satu jalur distribusi mengalami gangguan, interbus transformator dapat membantu mengalihkan suplai daya dari sistem lain sehingga kontinuitas pelayanan listrik tetap terjaga.
• Mengoptimalkan distribusi daya : Interbus transformator juga membantu menyeimbangkan beban antar jaringan sehingga sistem tenaga listrik dapat beroperasi lebih efisien.

Dalam praktiknya, interbus transformator sering digunakan pada gardu induk besar yang menghubungkan beberapa jaringan transmisi dengan level tegangan berbeda. Peralatan ini biasanya dilengkapi dengan sistem proteksi dan pengaturan tegangan seperti On Load Tap Changer (OLTC) untuk menjaga stabilitas tegangan selama operasi.

Kesimpulan

Transformator merupakan komponen utama dalam sistem tenaga listrik yang berfungsi mengatur tingkat tegangan agar penyaluran energi dapat dilakukan secara efisien dan aman. Di gardu induk terdapat berbagai jenis transformator seperti transformator daya, transformator distribusi, transformator instrumen, autotrafo, dan interbus transformator.

Interbus transformator memiliki peran khusus dalam menghubungkan dua sistem bus dengan level tegangan yang berbeda sehingga memungkinkan transfer daya secara fleksibel dan meningkatkan keandalan sistem tenaga listrik. Oleh karena itu, keberadaan interbus transformator menjadi sangat penting dalam pengoperasian gardu induk modern yang melayani jaringan listrik dengan kompleksitas tinggi.
