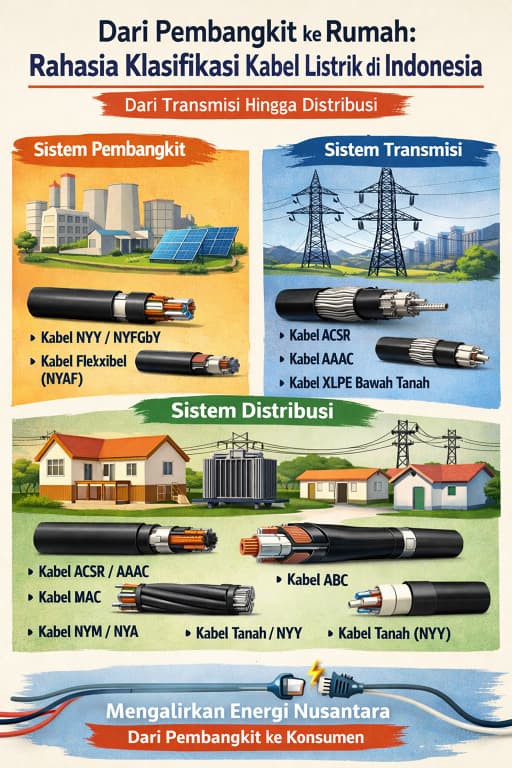

Kabel memiliki peran yang sangat vital sebagai media penghantar energi listrik dari sumber pembangkit hingga sampai ke konsumen. Namun, tidak semua kabel yang digunakan memiliki spesifikasi yang sama. Setiap tahapan sistem tenaga listrik mulai dari pembangkit, transmisi, hingga distribusi, memiliki kebutuhan teknis yang berbeda sehingga jenis kabel yang digunakan pun diklasifikasikan berdasarkan fungsi, tegangan kerja, serta kondisi lingkungannya.

1. Kabel pada Sistem Pembangkit

Pada tahap pembangkit, energi listrik dihasilkan oleh generator yang biasanya berada di pembangkit seperti PLTU, PLTA, atau PLTS. Kabel di pembangkit harus mampu menahan suhu tinggi, getaran mesin, serta arus besar secara terus-menerus. Oleh karena itu, material konduktor (tembaga atau aluminium) dan jenis isolasi menjadi faktor penting dalam pemilihan kabel.

Kabel yang digunakan pada sistem ini umumnya adalah kabel dengan kapasitas arus besar dan isolasi yang sangat baik.

Jenis kabel yang sering digunakan antara lain:

• Kabel NYY (NAYY untuk aluminium): Digunakan untuk instalasi tetap dengan perlindungan isolasi PVC yang kuat.
• Kabel NYFGbY: Kabel dengan pelindung baja (armored cable) yang tahan terhadap gangguan mekanis, cocok untuk area industri pembangkit.
• Kabel fleksibel (NYAF): Digunakan pada panel kontrol dan sistem instrumentasi.

2. Kabel pada Sistem Transmisi

Setelah listrik dihasilkan, energi tersebut ditransmisikan dalam tegangan tinggi bahkan ekstra tinggi untuk mengurangi rugi-rugi daya. Kabel transmisi harus mampu menjangkau jarak jauh dengan efisiensi tinggi, tahan terhadap cuaca ekstrem, serta memiliki kekuatan mekanis yang baik. Oleh karena itu, sebagian besar sistem transmisi di Indonesia menggunakan kabel udara dibandingkan kabel bawah tanah karena lebih ekonomis dan mudah dalam pemeliharaan.

Pada tahap ini, jenis kabel yang digunakan sangat berbeda dibandingkan pada pembangkit.

Jenis kabel transmisi antara lain:

• ACSR (Aluminium Conductor Steel Reinforced): Kabel udara yang paling umum digunakan pada jaringan transmisi tegangan tinggi di Indonesia. Memiliki inti baja untuk kekuatan tarik tinggi.
• AAAC (All Aluminium Alloy Conductor): Digunakan sebagai alternatif ACSR dengan ketahanan korosi lebih baik.
• Kabel tanah tegangan tinggi (Underground Cable XLPE): Digunakan di wilayah perkotaan yang padat untuk alasan estetika dan keamanan.

3. Kabel pada Sistem Distribusi

Tahap terakhir adalah distribusi, yaitu penyaluran listrik dari gardu distribusi ke konsumen. Kabel distribusi harus mengutamakan keamanan, fleksibilitas pemasangan, dan kemudahan pemeliharaan. Misalnya, penggunaan kabel ABC dapat mengurangi risiko korsleting akibat pohon atau gangguan eksternal.

Tegangan yang digunakan sudah diturunkan menjadi tegangan menengah (20 kV) dan tegangan rendah (220/380 V).

Jenis kabel distribusi meliputi:

• Kabel AAAC dan ACSR: Digunakan pada jaringan distribusi tegangan menengah (JTM).
• Kabel twisted (ABC - Aerial Bundled Cable): Kabel berpilin yang sering digunakan pada jaringan tegangan rendah untuk mengurangi risiko gangguan.
• Kabel NYM dan NYA: Digunakan pada instalasi rumah tangga.
• Kabel tanah (NYY): Digunakan untuk instalasi bawah tanah di area tertentu.

Kesimpulan

Klasifikasi kabel dalam sistem ketenagalistrikan di Indonesia sangat ditentukan oleh fungsi dan kebutuhan pada masing-masing tahapan sistem. Pada pembangkit, kabel difokuskan pada ketahanan arus dan suhu. Pada transmisi, kabel dirancang untuk efisiensi jarak jauh dan kekuatan mekanis. Sedangkan pada distribusi, kabel lebih menekankan pada keamanan dan fleksibilitas.

Dengan memahami klasifikasi ini, dapat disimpulkan bahwa tidak ada satu jenis kabel yang cocok untuk semua kebutuhan. Pemilihan kabel harus disesuaikan dengan kondisi tekni
