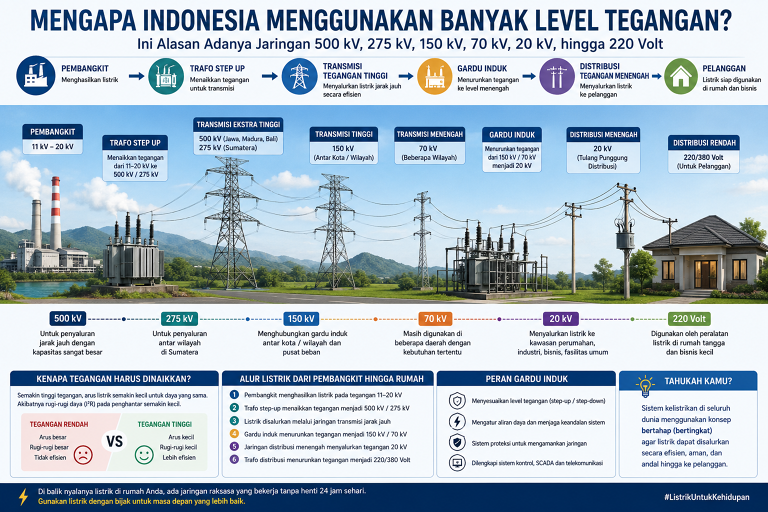

Pernahkah Anda bertanya-tanya mengapa sistem kelistrikan di Indonesia menggunakan begitu banyak level tegangan? Mulai dari jaringan transmisi 500 kV, 275 kV, 150 kV, 70 kV, kemudian turun menjadi 20 kV, hingga akhirnya listrik yang masuk ke rumah hanya sekitar 220 Volt. Bagi sebagian masyarakat, perbedaan angka-angka tersebut mungkin terlihat rumit. Padahal, setiap level tegangan memiliki fungsi yang sangat penting untuk memastikan listrik dapat disalurkan secara efisien, aman, dan andal dari pembangkit hingga ke pelanggan.

Indonesia merupakan negara kepulauan dengan wilayah yang sangat luas. Pembangkit listrik sering kali berada jauh dari pusat konsumsi listrik, sehingga energi listrik harus dikirim hingga ratusan bahkan ribuan kilometer. Agar proses penyaluran ini tidak banyak mengalami kehilangan energi, digunakan sistem transmisi dengan tegangan tinggi.

Mengapa Tegangan Listrik Harus Dinaikkan?

Prinsip dasar dalam sistem tenaga listrik adalah semakin tinggi tegangan yang digunakan untuk mengirim daya, maka arus listrik yang mengalir akan semakin kecil untuk daya yang sama. Hal ini penting karena rugi-rugi daya pada penghantar dipengaruhi oleh besarnya arus (I²R Loss). Semakin kecil arus, semakin kecil pula energi yang hilang dalam bentuk panas.

Sebagai contoh, jika sebuah pembangkit harus mengirim daya sebesar 1.000 MW ke kota yang berjarak ratusan kilometer, pengiriman menggunakan tegangan rendah akan membutuhkan arus yang sangat besar. Akibatnya, kabel menjadi panas, rugi-rugi daya meningkat, dan ukuran konduktor harus jauh lebih besar. Oleh karena itu, tegangan dinaikkan menggunakan transformator (step-up transformer) sebelum listrik masuk ke jaringan transmisi.

Fungsi Setiap Level Tegangan di Indonesia

500 kV: Tulang Punggung Sistem Jawa

Jaringan 500 kV Extra High Voltage (EHV) merupakan tulang punggung sistem interkoneksi Jawa, Madura, dan Bali (Jamali). Pulau Jawa memiliki konsumsi listrik terbesar di Indonesia sehingga membutuhkan jaringan berkapasitas sangat besar.

Melalui jaringan 500 kV, listrik dari pembangkit besar seperti PLTU, PLTA, maupun PLTGU dapat disalurkan ke berbagai wilayah dengan rugi-rugi daya yang relatif rendah. Jalur ini menghubungkan gardu induk utama sehingga sistem kelistrikan tetap stabil meskipun terjadi perubahan beban.

275 kV: Andalan Sistem Sumatera

Berbeda dengan Jawa, sistem transmisi utama di Pulau Sumatera banyak menggunakan 275 kV. Pemilihan level tegangan ini disesuaikan dengan kebutuhan daya, panjang jaringan, serta kondisi geografis Sumatera.

Jaringan 275 kV menjadi penghubung antarwilayah sehingga listrik dari pembangkit di satu provinsi dapat membantu memenuhi kebutuhan listrik di provinsi lainnya.

150 kV: Penghubung Antar Kota dan Wilayah

Jaringan 150 kV merupakan level tegangan yang paling banyak dijumpai di Indonesia. Tegangan ini berfungsi sebagai jaringan transmisi regional yang menghubungkan gardu induk dengan berbagai kota atau kawasan industri.

Setelah listrik diturunkan dari 500 kV atau 275 kV, energi listrik disalurkan melalui jaringan 150 kV menuju gardu induk distribusi sebelum kembali diturunkan ke level berikutnya.

70 kV: Masih Digunakan di Beberapa Daerah

Jaringan 70 kV merupakan sistem transmisi yang masih digunakan di beberapa wilayah Indonesia, terutama pada jaringan lama atau daerah dengan kebutuhan daya yang belum terlalu besar. Seiring perkembangan sistem tenaga listrik nasional, sebagian jaringan 70 kV mulai ditingkatkan menjadi 150 kV agar mampu menyalurkan daya yang lebih besar.

20 kV: Tulang Punggung Distribusi

Setelah melewati gardu induk distribusi, tegangan diturunkan menjadi 20 kV. Inilah jaringan distribusi tegangan menengah yang sering terlihat di pinggir jalan menggunakan tiang beton maupun tiang besi.

Jaringan 20 kV berfungsi menyalurkan listrik ke berbagai kawasan permukiman, perkantoran, industri kecil, sekolah, rumah sakit, dan fasilitas umum lainnya. Pada jaringan ini juga dipasang berbagai peralatan seperti recloser, Load Break Switch (LBS), sectionalizer, serta sistem SCADA untuk meningkatkan keandalan distribusi listrik.

220 Volt: Listrik yang Digunakan di Rumah

Tahap terakhir adalah transformator distribusi yang menurunkan tegangan dari 20 kV menjadi sekitar 220 Volt untuk pelanggan rumah tangga (dengan sistem satu fasa). Untuk pelanggan industri atau gedung besar biasanya digunakan suplai tiga fasa dengan tegangan sekitar 380 Volt antar fasa.

Level tegangan ini dipilih karena sesuai dengan standar peralatan listrik yang digunakan masyarakat Indonesia, seperti lampu, televisi, kulkas, mesin cuci, dan berbagai peralatan elektronik lainnya.

Mengapa Tidak Menggunakan Satu Level Tegangan Saja?

Mungkin muncul pertanyaan, mengapa tidak langsung mengirim listrik menggunakan 220 Volt dari pembangkit ke rumah?

Jawabannya adalah karena hal tersebut sangat tidak efisien. Pengiriman daya besar dengan tegangan rendah memerlukan arus yang sangat tinggi sehingga menyebabkan rugi-rugi daya besar, penurunan tegangan yang signifikan, serta biaya pembangunan jaringan menjadi jauh lebih mahal. Oleh karena itu, sistem tenaga listrik di seluruh dunia menggunakan konsep bertingkat: tegangan dinaikkan saat transmisi dan diturunkan kembali saat mendekati pelanggan.

Peran Gardu Induk dalam Sistem Kelistrikan

Setiap perubahan level tegangan dilakukan di gardu induk menggunakan transformator daya. Selain menyesuaikan tegangan, gardu induk juga berfungsi sebagai pusat pengaturan aliran daya, sistem proteksi, pengukuran, hingga pengendalian jaringan melalui teknologi otomatisasi modern.

Dengan keberadaan gardu induk, operator sistem dapat menjaga keandalan pasokan listrik sekaligus meminimalkan dampak gangguan apabila terjadi kerusakan pada salah satu bagian jaringan.

Kesimpulan

Penggunaan berbagai level tegangan seperti 500 kV, 275 kV, 150 kV, 70 kV, 20 kV, hingga 220 Volt bukanlah tanpa alasan. Setiap level dirancang untuk menjalankan fungsi tertentu dalam proses penyaluran energi listrik dari pembangkit menuju pelanggan secara efisien, aman, dan andal.

Sistem bertingkat ini memungkinkan Indonesia menyalurkan listrik ke jutaan pelanggan yang tersebar di berbagai pulau dengan kehilangan energi yang lebih kecil serta menjaga stabilitas sistem tenaga listrik nasional. Di balik nyalanya lampu di rumah, terdapat jaringan transmisi, gardu induk, dan distribusi yang bekerja tanpa henti selama 24 jam untuk memastikan pasokan listrik tetap tersedia bagi masyarakat.
