Ketika membeli atau memasang MCB (Miniature Circuit Breaker), kita sering menemukan huruf seperti B, C, L, atau D yang tercetak tepat di depan angka ampere (misalnya B10 atau C10). Bagi sebagian orang, huruf tersebut mungkin dianggap sekadar kode produksi biasa.

Padahal, kode tersebut sangat krusial karena menentukan karakteristik pemutusan (trip) MCB saat terjadi lonjakan arus listrik. Memilih MCB tidak cukup hanya berpatokan pada besar arus nominal seperti 6 A, 10 A, atau 16 A. Anda juga harus mencocokkannya dengan jenis peralatan listrik di rumah agar listrik tidak sering "jeglek" tanpa alasan yang jelas.

Memahami Cara Kerja MCB Tanpa Pusing

Secara sederhana, MCB adalah satpam listrik yang bertugas memutus aliran arus jika terjadi kondisi berbahaya. Alat ini memiliki dua mekanisme perlindungan utama:

1. Thermal Trip (Proteksi Beban Lebih): Bekerja ibarat termometer. Ketika Anda menyalakan terlalu banyak alat elektronik secara bersamaan, kabel akan perlahan memanas. Jika panasnya melewati batas aman, MCB akan memutus arus agar kabel tidak terbakar.

2. Magnetic Trip (Proteksi Hubung Singkat/Korsleting): Bekerja ibarat rem darurat. Ketika terjadi korsleting (kabel positif dan negatif bersentuhan), akan muncul lonjakan arus yang luar biasa besar dalam hitungan milidetik. Mekanisme magnetik ini akan langsung menjepretkan sakelar seketika itu juga.

Karena setiap alat elektronik memiliki lonjakan arus awal (inrush current) yang berbeda saat pertama kali dinyalakan, MCB diproduksi dengan tingkat sensitivitas magnetic trip yang berbeda-beda, yang ditandai dengan kode huruf.

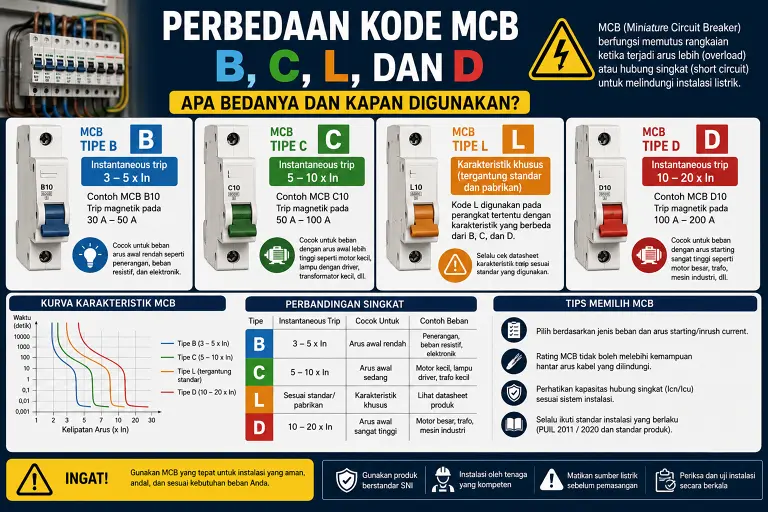

Perbandingan Karakteristik MCB (B, C, D, dan L)

Agar lebih mudah dipahami, berikut adalah tabel perbandingan rentang sensitivitas magnetic trip dari masing-masing tipe MCB:

Tipe MCB	Rentang Magnetic Trip	Karakteristik & Penggunaan Utama
Tipe B	3 – 5 × Arus Nominal	Sangat sensitif. Cocok untuk beban resistif dengan arus awal rendah, seperti lampu pijar atau pemanas air.
Tipe C	5 – 10 × Arus Nominal	Sensitivitas menengah. Ideal untuk beban induktif rumah tangga yang butuh tarikan awal, seperti AC, kulkas, dan pompa air.
Tipe D	10 – 20 × Arus Nominal	Paling tidak sensitif. Khusus untuk industri, motor listrik besar, mesin las, atau transformator.
Tipe L	Setara Tipe B	Standar lama asal Jerman (VDE/DIN) untuk proteksi kabel (Leitungsschutz). Umumnya dijumpai pada instalasi lawas.

Mengupas Tipe L yang Sering Bikin Bingung

Jika Anda membongkar panel listrik di rumah tua, Anda mungkin menemukan MCB dengan kode L. Jangan bingung, kode L (Leitungsschutz) berasal dari standar kelistrikan lama Jerman (VDE/DIN) yang dirancang khusus untuk melindungi kabel instalasi. Secara praktis, karakteristik respons Tipe L hampir sama dengan Tipe B modern. Jika MCB Tipe L Anda rusak, Anda bisa menggantinya dengan Tipe B atau Tipe C sesuai kebutuhan beban saat ini.

Mitos C10 vs B10: Mana yang Lebih Kuat?

Di lapangan, ada satu kesalahpahaman fatal yang sangat sering terjadi di kalangan masyarakat awam maupun tukang yang kurang berpengalaman.

Mitos: "MCB C10 lebih kuat dan bisa menampung watt lebih besar daripada B10, karena huruf C lebih tinggi dari B."

Fakta: Keduanya sama-sama memiliki batas arus maksimal 10 Ampere (sekitar 2.200 Watt pada tegangan 220V). C10 TIDAK bisa menahan beban 15 Ampere. Perbedaannya hanya terletak pada seberapa toleran mereka terhadap "tarikan awal" (inrush current) selama beberapa milidetik. B10 akan lebih cepat trip (jeglek) saat pompa air dinyalakan dibandingkan C10, meskipun daya total rumah belum melewati batas.

Jadi, MCB Mana yang Cocok untuk Rumah?

Untuk instalasi rumah modern di Indonesia, MCB Tipe C adalah standar de facto dan pilihan yang paling tepat sekaligus aman.

Mengapa demikian? Rumah tangga saat ini penuh dengan beban induktif bermotor seperti AC, kulkas, mesin cuci, dan pompa air. Alat-alat ini membutuhkan tarikan arus awal yang cukup besar (bisa 3-5 kali lipat dari daya normalnya) selama sepersekian detik saat kompresor atau motor mulai berputar. Jika Anda menggunakan Tipe B, listrik rumah akan sering jeglek setiap kali kulkas atau AC menyala, padahal total dayanya belum berlebih.

Catatan Standar Keselamatan:

Menurut standar kelistrikan di Indonesia, termasuk PUIL (Persyaratan Umum Instalasi Listrik), pemilihan MCB juga mutlak harus disesuaikan dengan ukuran kabel (Kemampuan Hantar Arus/KHA). Jangan pernah memperbesar ukuran Ampere MCB (misalnya dari 10A ke 16A) hanya agar listrik tidak jeglek, tanpa memastikan ukuran kabel di dalam tembok Anda cukup besar. MCB yang terlalu besar akan gagal melindungi kabel dari risiko panas dan kebakaran.

Kesimpulan

• Gunakan Tipe B jika sirkuit listrik murni hanya digunakan untuk lampu penerangan biasa.

• Gunakan Tipe C sebagai pilihan paling aman dan standar untuk rumah modern yang dipenuhi barang elektronik (AC, kulkas, pompa).

• Hindari Tipe D, karena tipe ini didesain khusus untuk mesin industri dan terlalu berbahaya (kurang sensitif) jika digunakan untuk rumah tangga.

• Jika menemukan Tipe L, ketahuilah bahwa itu adalah standar lama yang karakteristiknya mirip dengan Tipe B.

Pekerjaan kelistrikan memiliki risiko tinggi. Pastikan instalasi atau penggantian MCB selalu dilakukan oleh instalatir yang kompeten dan sesuai dengan standar PUIL yang berlaku.
