Ketika listrik di suatu bangunan bermasalah, pertanyaan utamanya adalah: “Di mana sebenarnya letak kerusakannya?” Apakah masalahnya ada di panel utama? Apakah kabel putus di dalam plafon? Sambungan longgar? Atau salah satu perabotan yang menjadi biang kerok?

Di sinilah kemampuan troubleshooting (pelacakan masalah) sangat diuji. Teknisi yang baik tidak bekerja dengan cara menebak dan mengganti komponen satu per satu secara acak. Pendekatan yang efektif harus dilakukan secara sistematis: dari sumber listrik menuju beban.

Mulai dari Gejala yang Muncul

Langkah pertama dalam mencari titik kerusakan adalah observasi gejala. Jika sebuah ruangan tiba-tiba gelap gulita, jangan buru-buru menyimpulkan kabelnya putus.

Jawab dulu beberapa pertanyaan awal (Daftar Periksa) berikut ini:

• Apakah hanya satu stopkontak/lampu yang mati, atau seluruh ruangan?

• Apakah ruangan lain masih mendapatkan aliran listrik?

• Apakah MCB khusus jalur tersebut di panel utama dalam posisi trip (turun)?

• Apakah listrik mati tepat setelah peralatan tertentu (misal: setrika atau AC) dinyalakan?

Informasi awal ini sangat krusial. Semakin spesifik gejalanya, semakin sempit area yang perlu Anda periksa.

1. Periksa Panel Utama

Setelah gejala diketahui, arahkan pemeriksaan ke panel distribusi. Dari panel inilah energi listrik dibagi-bagi menuju berbagai sirkit di dalam bangunan.

Lakukan pemeriksaan visual pada kondisi MCB, terminal kabel, dan komponen proteksi lainnya. Jika Anda menemukan MCB dalam kondisi trip, jangan langsung menaikkannya berulang kali. Pertanyaan yang benar adalah: "Mengapa MCB tersebut trip?" Jika MCB langsung trip (jeplak keras) saat dinaikkan, hentikan tindakan tersebut. Ini menandakan gangguan utama (seperti short circuit) masih ada di jalur tersebut.

2. Praktikkan Dekomposisi (Membagi Instalasi)

Dalam dunia computational thinking (berpikir komputasional), ada konsep bernama Dekomposisi—yaitu memecah masalah besar yang rumit menjadi bagian-bagian kecil yang lebih mudah dikelola. Konsep ini sangat relevan dalam kelistrikan.

Jika sebuah bangunan memiliki satu panel yang menyuplai: penerangan lantai 1, stopkontak lantai 1, sirkuit AC, hingga sirkuit pompa air, jangan memeriksa semuanya sekaligus. Periksa MCB masing-masing sirkit secara terpisah untuk mengisolasi masalah.

Konsep alurnya sangat sederhana: Sumber ➔ Panel ➔ MCB ➔ Sirkit ➔ Junction Box ➔ Stopkontak/Sakelar ➔ Beban

⚠️ PERHATIAN: BATAS AREA TEKNISI Langkah 1 dan 2 di atas adalah observasi visual yang aman dilakukan oleh siapa saja. Namun, untuk Langkah 3 hingga 7, pastikan pekerjaan dilakukan oleh personel atau teknisi yang memahami dasar kelistrikan, menggunakan Alat Pelindung Diri (APD), dan memiliki alat ukur berstandar.

3. Gunakan Pengukuran Tegangan

Setelah area dipersempit, tahap berikutnya adalah mengukur menggunakan multimeter. Pengukuran ini menjawab pertanyaan penting: Apakah tegangan sudah sampai pada titik ini?

Sebagai contoh, jika MCB aktif tapi stopkontak mati, jangan buru-buru membongkar stopkontak. Ukur dulu apakah ada tegangan pada kabel suplai sebelum stopkontak tersebut. Jika arus terbaca normal sebelum titik A, tetapi hilang setelah titik A, sudah pasti kerusakan ada di antara kedua titik tersebut.

4. Pemeriksaan Kontinuitas Penghantar

Pemeriksaan kontinuitas bertujuan untuk memastikan ketersambungan arus (apakah kabel utuh atau putus di tengah jalan).

Syarat mutlak pemeriksaan ini: sirkuit harus dibuat aman dan 100% bebas tegangan. Matikan MCB utama, lalu terapkan prinsip keselamatan Lockout/Tagout (LOTO), atau setidaknya berikan label/tanda peringatan pada panel agar tidak ada orang yang tiba-tiba menyalakan sakelar saat Anda sedang memeriksa ujung kabel. Mengecek kontinuitas pada kabel yang masih bertegangan sangat berbahaya dan dapat merusak alat ukur.

5. Pemeriksaan Hubung Singkat (Short Circuit)

Apabila MCB terus-menerus trip saat jalur tertentu dinyalakan, putuskan (pisahkan) sirkuit secara bertahap. Misalnya, ada satu jalur dengan sepuluh stopkontak. Alih-alih mengecek seluruh jalur, bagi jalur tersebut menjadi dua bagian, lalu tes. Jika sudah ketahuan di blok mana konslet terjadi, arahkan pemeriksaan ke titik spesifik: kabel, sakelar, colokan perabotan, atau terminalnya. Metode eliminasi ini jauh lebih hemat waktu.

6. Jangan Lupakan Junction Box (T-Dus) dan Sambungan

Banyak teknisi terlalu fokus pada kondisi panel panel atau perabotan, hingga lupa mengecek Junction Box (kotak sambungan kabel atau sering disebut T-Dus di plafon).

Sambungan kendor di dalam T-dus dapat meningkatkan resistansi. Saat arus mengalir, titik kendor ini akan memanas, memicu perubahan warna pada terminal, melelehkan isolasi kabel, hingga menyebabkan percikan api. Inspeksi visual pada titik-titik sambungan ini sangat esensial.7. Aturan Emas: Bergerak dari Sumber Menuju Beban

Prinsip dasar troubleshooting kelistrikan adalah: Jangan melompat-lompat secara acak. Telusuri jalur dari hulu ke hilir:

1. Panel utama

2. MCB / MCCB

3. Kabel feeder (jalur utama)

4. Junction box (kotak sambungan)

5. Sakelar / Stopkontak

6. Peralatan listrik (beban)

Dengan menyisir urutan ini, Anda bisa menyisihkan area yang masih sehat dan mengunci kandidat utama lokasi kerusakan dengan presisi.

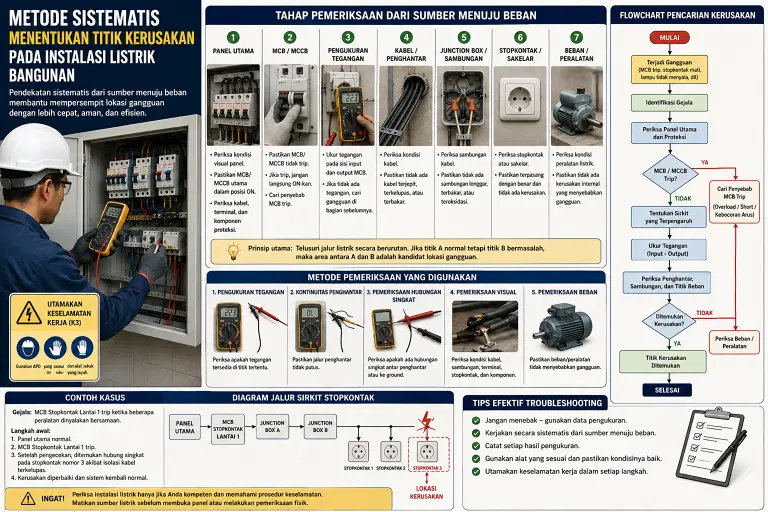

Membuat Flowchart Troubleshooting

Agar pola pikir computational thinking ini makin terstruktur, sangat disarankan untuk menggunakan Diagram Alir (Flowchart). Berikut adalah alur logikanya:

• Identifikasi Gejala ➔ Apakah hanya 1 alat mati atau 1 blok rumah?

• Periksa Panel Utama ➔ Apakah ada MCB yang trip?

• Isolasi Sirkuit (Dekomposisi) ➔ Tentukan jalur mana yang terdampak.

• Ukur Tegangan/Kontinuitas ➔ Cek ketersambungan kabel dan tegangan.

• Periksa Fisik Sambungan/T-Dus ➔ Cari yang kendor atau hangus.

• Titik Gangguan Ditemukan!

Kesimpulan

Menentukan titik kerusakan pada instalasi listrik harus berpegang pada metode yang terstruktur. Mulailah dari gejala, bagi instalasi menjadi area yang lebih kecil (dekomposisi), dan persempit pencarian dari sumber menuju beban. Metode eliminasi ini menjauhkan Anda dari kebiasaan "asal tebak dan asal ganti".

Namun, menemukan kabel putus atau stopkontak yang hangus belum menjawab pertanyaan paripurnanya: “Mengapa kerusakan itu bisa terjadi sejak awal?”

Apakah ukuran kabel terlalu kecil? Sambungan yang buruk? Menurunnya usia isolasi? Atau pembagian beban antar-fasa yang tidak seimbang?
