Ketika melihat mesin-mesin di pabrik, bengkel, pompa, kompresor, conveyor, hingga sistem HVAC, kita sering menemukan satu jenis penggerak yang sangat penting, yaitu motor listrik 3 fasa.

Motor ini menjadi salah satu pilihan utama dalam dunia industri karena mampu menghasilkan tenaga yang besar, bekerja stabil, dan memiliki konstruksi yang relatif sederhana. Namun, sebenarnya apa yang dimaksud dengan motor 3 fasa? Mengapa disebut 3 fasa? Dan apa yang membuatnya berbeda dengan motor listrik 1 fasa?

Untuk memahaminya, mari kita mulai dari konsep paling dasarnya.

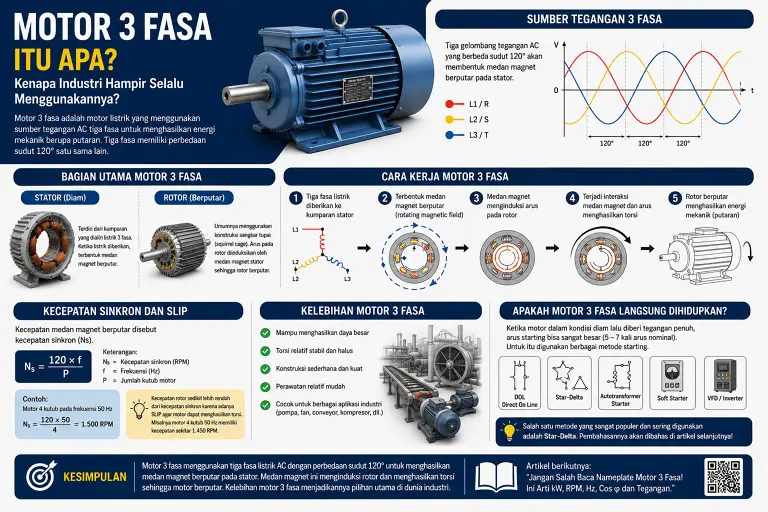

Apa Itu Motor 3 Fasa?

Motor 3 fasa adalah motor listrik yang menggunakan sumber tegangan AC tiga fasa sebagai energi untuk menghasilkan tenaga mekanik berupa putaran.

Disebut "3 fasa" karena sumber listrik yang digunakan memiliki tiga gelombang tegangan AC yang mempunyai perbedaan sudut fasa sebesar 120° listrik satu sama lain.
Ketiga fasa tersebut biasanya dikenal sebagai:

L1 – L2 – L3

Atau dalam beberapa sistem kelistrikan ditulis sebagai R – S – T

Ketika ketiga fasa tersebut dialirkan ke kumparan stator motor dengan susunan tertentu, akan terbentuk medan magnet yang berputar. Medan magnet inilah yang kemudian berinteraksi dengan rotor sehingga menghasilkan gaya putar atau torsi.

Sederhananya: Listrik 3 fasa → medan magnet berputar → rotor ikut berputar → menghasilkan tenaga mekanik.

Mengapa Harus Tiga Fasa?

Pertanyaan berikutnya adalah, kenapa harus menggunakan tiga fasa dan tidak satu fasa saja?

Salah satu keunggulan utama sistem tiga fasa adalah kemampuannya menghasilkan medan magnet berputar secara alami pada motor induksi 3 fasa. Ketiga arus yang berbeda sudut 120° tersebut menghasilkan medan magnet yang terus bergerak mengelilingi stator, sehingga rotor akan langsung mengikuti arah medan magnet tersebut.

Karena medan magnet yang dihasilkan sangat kontinu, motor 3 fasa mampu menghasilkan torsi yang jauh lebih halus dan stabil dibandingkan kebanyakan motor 1 fasa. Inilah alasan mengapa motor jenis ini sangat andal untuk peralatan industri yang beroperasi terus-menerus.

Bagian Utama Motor 3 Fasa

Secara umum, motor induksi 3 fasa memiliki dua komponen utama:

1. Stator

Stator adalah bagian motor yang statis (diam). Di dalam stator terdapat kumparan atau belitan kawat tembaga yang terhubung langsung dengan sumber listrik 3 fasa. Ketika suplai listrik diberikan, di sinilah medan magnet berputar tercipta.

2. Rotor

Rotor adalah bagian motor yang berputar di dalam stator. Pada motor induksi yang paling banyak digunakan di industri, rotor umumnya menggunakan konstruksi squirrel cage (sangkar tupai).

Menariknya, rotor motor induksi tidak perlu dihubungkan langsung ke suplai listrik menggunakan kabel atau sikat karbon (carbon brush). Energi listrik pada rotor diperoleh sepenuhnya melalui proses induksi elektromagnetik dari stator.

Bagaimana Motor 3 Fasa Bisa Berputar?

Bayangkan terdapat tiga kumparan pada stator yang ditempatkan pada posisi tertentu. Ketika fasa L1, L2, dan L3 dialiri arus AC, masing-masing kumparan akan menghasilkan medan magnet.

Karena ketiga fasa tersebut tidak mencapai nilai tegangan puncak secara bersamaan, resultan medan magnetnya akan terus berpindah posisi. Hasilnya adalah rotating magnetic field atau medan magnet berputar.

Agar dapat menghasilkan torsi, motor induksi membutuhkan perbedaan antara kecepatan putaran medan magnet stator dan putaran aktual rotor. Perbedaan inilah yang disebut sebagai slip. Pada kondisi operasi normal di industri, persentase slip ini umumnya berkisar antara 2% hingga 5%. Itulah mengapa putaran aktual rotor selalu sedikit lebih lambat dari kecepatan sinkronnya.

Apa Kelebihan Motor 3 Fasa?

Motor 3 fasa mendominasi dunia industri bukan tanpa alasan. Berikut adalah beberapa keunggulannya:

• Daya Skala Besar: Tersedia dari ukuran kecil hingga kapasitas daya raksasa untuk kebutuhan alat berat industri.
• Torsi Stabil: Medan magnet berputar menghasilkan karakteristik torsi yang sangat halus.
• Konstruksi Kuat & Sederhana: Tipe squirrel cage sangat robust (tangguh) terhadap lingkungan pabrik yang ekstrem.
• Minim Perawatan: Tidak adanya komutator atau sikat arang (seperti pada motor DC) membuat biaya perawatannya sangat rendah.
• Fleksibilitas Aplikasi: Sangat ideal untuk menggerakkan pompa, blower fan, conveyor, kompresor, mesin hoist, dan lini produksi.

Apakah Motor 3 Fasa Selalu Langsung Dihidupkan?

Di sinilah pembahasan teknik instalasi motor menjadi lebih menantang.

Secara teori, motor bisa saja dihubungkan langsung ke sumber listrik menggunakan metode Direct On Line (DOL). Namun, saat motor dalam kondisi diam lalu tiba-tiba diberikan tegangan penuh, motor bisa menarik arus starting hingga 5-7 kali lipat dari arus nominalnya.

Arus starting yang raksasa ini bisa menyebabkan drop tegangan lokal yang merusak komponen elektronik lain dan membebani sistem distribusi kelistrikan pabrik. Oleh karena itu, berbagai metode starting diciptakan, antara lain:

• Direct On Line (DOL)
• Star-Delta
• Autotransformer Starter
• Soft Starter
• Variable Frequency Drive (VFD/Inverter)

Salah satu metode kelistrikan yang paling populer dan wajib dikuasai oleh teknisi maupun engineer adalah Star-Delta. Tetapi, sebelum merangkai Star-Delta, Anda wajib tahu cara membaca spesifikasi pada nameplate motor.

Pernahkah Anda melihat tulisan seperti ini di bodi motor?

3 Phase – 400/690 V – 50 Hz – 7,5 kW – 1.450 RPM

Apa arti kombinasi angka tersebut? Mengapa ada dua nilai tegangan (400 V dan 690 V) dalam satu motor? Serta apa hubungannya dengan sambungan Star (Y) dan Delta (Δ)?

Kesimpulan

Motor 3 fasa adalah tulang punggung mekanis di sistem tenaga listrik dan otomasi industri. Memanfaatkan tiga gelombang tegangan yang berbeda sudut 120°, motor ini sukses menciptakan medan magnet berputar yang menghasilkan torsi bertenaga, stabil, dengan minim perawatan.

Namun, menguasai motor 3 fasa tak cukup hanya sebatas paham cara kerjanya. Membaca nameplate dengan benar adalah keahlian fundamental sebelum Anda mendesain panel kontrolnya.
