Salah satu pertanyaan yang sering muncul ketika mempelajari listrik tiga fase adalah: “Kalau tiga phase bertemu, kenapa tidak terjadi hubungan pendek? Kok bisa menjadi titik netral?”

Pertanyaan ini sangat menarik karena jika dilihat sekilas, menghubungkan beberapa penghantar fase seolah-olah sama dengan mempertemukan sumber listrik secara langsung.

Padahal dalam sistem tiga fase, terdapat konfigurasi tertentu yang memang memiliki titik pertemuan tiga kumparan, yaitu hubungan star atau Y.

Titik tersebut dapat menjadi titik netral.

Namun, penting untuk memahami bahwa membuat titik netral bukan berarti menyatukan tiga penghantar fase aktif secara langsung.

Apa Itu Hubungan Star?

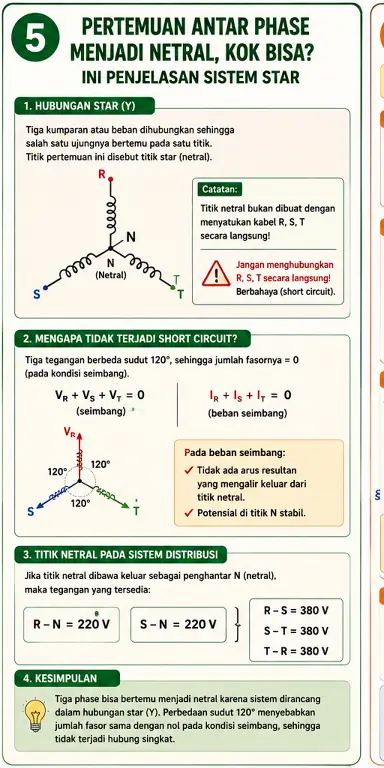

Hubungan star atau Y adalah metode menghubungkan tiga kumparan pada sistem tiga fase dengan cara menggabungkan satu ujung dari masing-masing kumparan menjadi satu titik.

Tiga ujung lainnya menjadi terminal fase:

R, S, dan T.

Titik pertemuan ketiga ujung kumparan tersebut disebut titik star.

Jika titik tersebut dihubungkan ke penghantar netral dalam sistem yang memang dirancang memiliki netral, maka titik tersebut menjadi referensi netral sistem.

Secara sederhana dapat dibayangkan seperti tiga cabang yang bertemu pada satu titik tengah.

Mengapa Tidak Terjadi Short Circuit?

Inilah bagian yang paling penting.

Pada sistem tiga fase, ketiga sumber tegangan tidak memiliki fase yang sama.

Ketiga tegangan berbeda sudut sebesar 120°.

Misalnya:

R = 0°

S = −120°

T = +120°

Karena ketiganya memiliki hubungan fasor, tegangan sesaat dari masing-masing fase tidak selalu memiliki nilai dan arah yang sama.

Pada sistem tiga fase seimbang, jumlah ketiga arus atau tegangan fasor pada titik star dapat bernilai nol sesuai kondisi sistem.

Untuk arus:

IR + IS + IT = 0

pada kondisi beban tiga fase seimbang.

Artinya tidak ada arus resultan yang harus mengalir keluar melalui titik netral.

Netral Bukan Kabel yang Dibuat dari Hubungan Pendek

Kesalahpahaman yang sering terjadi adalah menganggap kabel netral dibuat dengan cara mempertemukan tiga kabel fase.

Ini sangat berbahaya jika diterapkan secara langsung di lapangan.

Jangan pernah menghubungkan R, S, dan T secara langsung pada instalasi listrik.

Jika penghantar fase aktif dihubungkan langsung satu sama lain tanpa melalui impedansi atau kumparan yang sesuai, maka dapat terjadi arus hubung singkat yang sangat besar.

Dalam hubungan star yang benar, ketiga fase menuju kumparan atau impedansi beban terlebih dahulu.

Ujung kumparan kemudian disatukan untuk membentuk titik star.

Jadi terdapat perbedaan besar antara:menghubungkan tiga ujung kumparan menjadi titik star dengan menghubungkan tiga penghantar fase aktif secara langsung.

Keduanya bukan hal yang sama.

Contoh pada Motor Tiga Fase

Motor tiga fase umumnya memiliki tiga kelompok kumparan.

Jika keenam terminal kumparan tersedia, motor dapat dikonfigurasikan menjadi hubungan star atau delta sesuai nameplate dan tegangan sistem.

Pada hubungan star, salah satu ujung dari ketiga kumparan dihubungkan bersama.

Tiga ujung lainnya terhubung ke sumber:

R – S – T.

Karena setiap kumparan mempunyai impedansi, arus tidak mengalir seperti pada hubungan langsung antarfase.

Kumparan menjadi bagian dari rangkaian listrik yang menentukan besarnya arus.

Mengapa Titik Star Disebut Netral?

Pada sistem tiga fase seimbang, titik star memiliki potensial yang menjadi referensi bersama bagi ketiga fase.

Ketika titik tersebut dibawa keluar menggunakan penghantar, penghantar tersebut disebut netral.

Dalam sistem distribusi, konsep ini sangat penting karena memungkinkan beban satu fase mendapatkan tegangan antara fase dan netral.

Contohnya:

R – N

S – N

T – N

Jika sistem seimbang, ketiga tegangan fase terhadap netral memiliki besar yang sama tetapi berbeda sudut 120°.

Bagaimana Jika Beban Tidak Seimbang?

Pada sistem tiga fase yang bebannya tidak seimbang, kondisi menjadi lebih kompleks.

Jika titik netral tersedia dan terhubung dengan benar, arus ketidakseimbangan dapat mengalir melalui penghantar netral.

Contohnya, fase R mungkin membawa beban lebih besar daripada fase S dan T.

Akibatnya:

IR + IS + IT ≠ 0

dan terdapat arus netral.

Inilah salah satu alasan mengapa dalam sistem distribusi tiga fase empat kawat, penghantar netral sangat penting untuk melayani beban satu fase yang tidak selalu seimbang.

Hubungan Star dan Tegangan 220/380 V

Konsep hubungan star juga berkaitan dengan sistem distribusi yang sering kita temui.

Pada sistem nominal 380/220 V:

tegangan fase-netral ≈ 220 V;
tegangan antar fase ≈ 380 V.

Hubungannya:

VL = √3 × VP

Jika:

VP = 220 V

maka:

VL ≈ 380 V

Karena itu sebuah rumah yang mendapat suplai satu fase dapat menggunakan tegangan fase-netral, sementara peralatan tiga fase dapat menggunakan tegangan antar fase sesuai desain dan spesifikasinya.

Kesalahan yang Harus Dihindari

Jangan pernah mencoba membuat titik netral dengan cara menyatukan penghantar R, S, dan T secara langsung.

Selain berbahaya, tindakan tersebut dapat menyebabkan:

hubung singkat;
arus sangat besar;
pemutus tenaga bekerja;
kerusakan peralatan;
busur listrik;
kebakaran;
risiko sengatan listrik.

Pembuatan titik star harus dilakukan pada rangkaian yang memang dirancang untuk hubungan star.

Kesimpulan

Titik netral pada sistem tiga fase dapat terbentuk dari titik pertemuan satu ujung dari tiga kumparan dalam konfigurasi star.

Hal tersebut berbeda dengan menghubungkan tiga penghantar fase aktif secara langsung.

Pada hubungan star, kumparan atau impedansi berada di antara sumber fase dan titik star. Hubungan fasor 120° pada sistem tiga fase juga menyebabkan karakteristik khusus terhadap arus dan tegangan.

Memahami konsep ini sangat penting bagi siswa Teknik Ketenagalistrikan karena hubungan star menjadi dasar untuk mempelajari motor tiga fase, transformator, generator, sistem distribusi, tegangan line, tegangan phase, dan penghantar netral.

Jadi, ketika ditanya “kok tiga fase bisa bertemu dan menjadi netral?”, jawabannya bukan karena tiga fase boleh disatukan sembarangan, tetapi karena tiga kumparan atau impedansi dalam konfigurasi star memiliki satu titik pertemuan yang menjadi titik star atau referensi netral sistem.
