Pernahkah Anda membongkar sakelar atau stopkontak dan melihat kabel berwarna cokelat, biru, merah, atau hijau-kuning? Warna pada kabel listrik bukan sekadar variasi tampilan dari pabrik. Dalam dunia kelistrikan, warna adalah sistem komunikasi.

Warna digunakan sebagai identifikasi penghantar agar fungsi kabel dapat langsung dikenali. Kesalahan dalam mengenali warna kabel bisa berakibat fatal—mulai dari kerusakan peralatan elektronik, korsleting (hubung singkat), sengatan listrik, hingga memicu kebakaran.

Oleh karena itu, memahami standar warna kabel listrik menurut PUIL (Persyaratan Umum Instalasi Listrik) adalah pengetahuan dasar yang sangat penting.

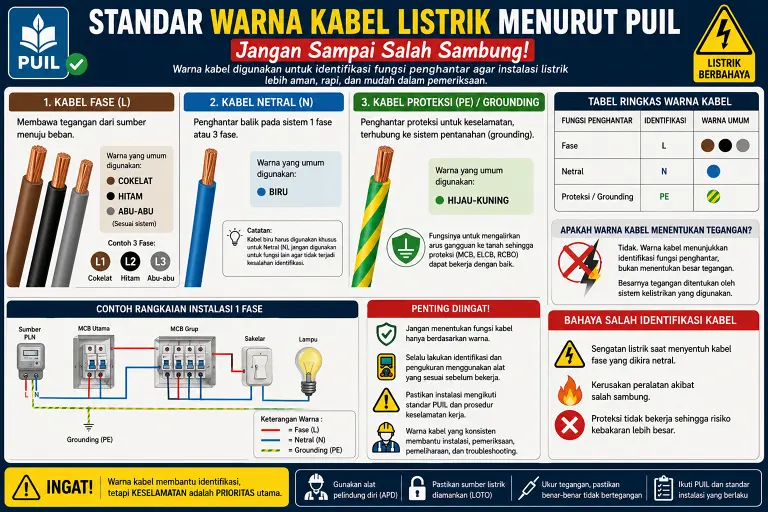

Membaca Arti Warna Kabel Listrik Modern (PUIL 2011)

Pada instalasi listrik rumah modern yang mengikuti standar PUIL 2011 (mengadopsi standar internasional IEC), terdapat tiga jenis penghantar utama dengan fungsi dan warna yang spesifik:

1. Kabel Fase / Phase (L)

   Ini adalah kabel yang membawa tegangan (arus listrik) dari sumber PLN menuju beban (peralatan listrik di rumah). Pada instalasi satu fase (mayoritas rumah tangga), kabel ini umumnya berwarna cokelat. Untuk sistem tiga fase, warnanya adalah cokelat, hitam, dan abu-abu.

2. Kabel Netral (N)

   Berfungsi sebagai jalan balik bagi arus listrik setelah melewati peralatan elektronik. Berdasarkan standar modern, kabel netral wajib menggunakan warna biru.

3. Kabel Proteksi / Grounding (PE)

   Fungsinya murni untuk keselamatan. Kabel ini menyalurkan arus bocor langsung ke tanah (bumi) agar Anda tidak tersetrum saat alat elektronik mengalami korsleting pada bodinya. Warna kabel ini paling khas dan tidak boleh digunakan untuk fungsi lain: loreng hijau-kuning.

Agar lebih mudah diingat, berikut ringkasan warna kabel listrik pada instalasi modern:

Fungsi Penghantar	Kode	Warna Kabel (PUIL 2011)
Fase (Bawa Arus)	L	Cokelat, Hitam, Abu-abu
Netral (Arus Balik)	N	Biru
Grounding (Proteksi)	PE	Hijau-Kuning

PENTING: Standar Lama vs Standar Baru (PUIL 2000 vs 2011)

Perhatian: Jika rumah Anda dibangun sebelum tahun 2011, Anda mungkin akan menemukan warna kabel yang sama sekali berbeda saat membuka panel listrik!

Di Indonesia, banyak instalasi rumah yang masih menggunakan standar PUIL 2000. Sangat penting untuk mengetahui perbedaan keduanya agar Anda tidak salah menganalisis:

• Kabel Fase (PUIL 2000): Menggunakan warna Merah, Kuning, dan Hitam.

• Kabel Netral (PUIL 2000): Menggunakan warna Biru.

• Kabel Grounding (PUIL 2000): Menggunakan warna Hijau-Kuning.

Jadi, jika Anda menemukan kabel berwarna merah di rumah lama Anda, berhati-hatilah, karena itu adalah kabel fase yang memiliki aliran arus mematikan, bukan sekadar "kabel positif" biasa.

Mitos Seputar Warna Kabel

Pemahaman yang setengah-setengah sering melahirkan mitos berbahaya di lapangan. Berikut dua mitos terbesar yang harus dihindari:

• Mitos 1: "Kabel Biru Pasti Netral dan Aman Disentuh."

  Faktanya, pada instalasi yang dikerjakan secara asal-asalan (biasanya oleh tukang non-sertifikasi) atau instalasi yang sudah dimodifikasi, kabel biru sering disalahgunakan sebagai kabel fase. Jangan pernah berasumsi kabel biru pasti tidak nyetrum.

• Mitos 2: "Warna Kabel Menentukan Besar Tegangan."

  Warna kabel hanyalah "baju" untuk identifikasi fungsi, bukan penentu voltase. Kabel cokelat difungsikan sebagai fase, tetapi tegangan yang mengalir di dalamnya bergantung pada sistem kelistrikan (bisa 220V, bisa juga tegangan lain).

⚠️ Aturan Emas Keselamatan (Safety Box)

Ingat prinsip utama teknisi listrik: Kenali penghantarnya, ukur sebelum bekerja, dan jangan pernah percaya 100% pada warna kabel!

1. Selalu gunakan alat uji termudah seperti Test Pen (tespen) untuk memastikan apakah sebuah kabel mengandung arus (fase) atau tidak, sebelum Anda menyentuhnya.

2. Untuk pengecekan yang lebih menyeluruh, gunakan Multitester atau Voltage Tester.

3. Jika warna kabel di rumah Anda terlanjur salah (misal: kabel fase menggunakan warna kuning), jangan langsung diganti sebelum melacak keseluruhan jalurnya (tracing). Beri penanda khusus (seperti isolasi berwarna yang sesuai) di ujung kabel agar orang lain tidak salah identifikasi di kemudian hari.

4. Selalu matikan MCB pusat sebelum melakukan perbaikan.

Kesimpulan

Standar warna kabel dibuat agar teknisi dapat bekerja dengan aman, cepat, dan rapi. Namun, warna tersebut bukanlah jaminan mutlak atas fungsi kabel di dunia nyata—terutama jika instalasi pernah dimodifikasi tanpa mengikuti standar PUIL.

Selalu persiapkan Test Pen di saku Anda, pastikan sirkuit telah dimatikan sebelum bekerja, dan jangan ragu untuk memanggil instalatir listrik profesional jika Anda ragu berhadapan dengan kabel-kabel di rumah. Keselamatan nyawa dan rumah Anda jauh lebih berharga.
