Sering dibikin kesal gara-gara lagi asyik nge-game atau ngerjain tugas desain tiba-tiba listrik rumah jeglek? Masalahnya kadang sepele: ada yang nyalain setrika barengan sama pompa air.

Banyak orang mikir, "Ah, ganti aja MCB-nya pakai Ampere yang lebih gede, beres!" Wah, stop pemikiran kayak gitu, bro! Kelistrikan rumah itu bukan cuma soal gimana lampu bisa nyala, tapi gimana listrik itu aman dari risiko kebakaran dan tersetrum.

Sebagai engineer atau praktisi teknik, kita wajib paham esensi membagi grup kelistrikan di boks panel rumah. Yuk, kita bedah panduan membagi grup MCB yang benar dan sesuai standar keselamatan!

1. Kenapa Sih Listrik Rumah Harus Dibagi Jadi Beberapa Grup?

Coba bayangin kalau seluruh beban listrik rumah kamu—mulai dari lampu, TV, kulkas, AC, sampai pompa air—cuma numpuk dan dilindungi sama satu buah MCB. Sekalinya kabel pompa air korslet, MCB tunggal itu bakal trip, dan BOOM... seisi rumah langsung gelap gulita.

Kalau kelistrikan dibagi jadi beberapa grup sirkuit, ceritanya bakal beda. Saat terjadi trouble di area dapur, cuma MCB dapur aja yang jatuh. Lampu ruang tamu atau kamar tidur bakal tetap nyala santai.

Selain bikin operasional rumah tetap nyaman, pembagian grup ini ngebantu banget waktu kita harus troubleshooting. Kamu jadi langsung tahu di area mana letak masalahnya tanpa harus ngecek colokan seisi rumah satu per satu.

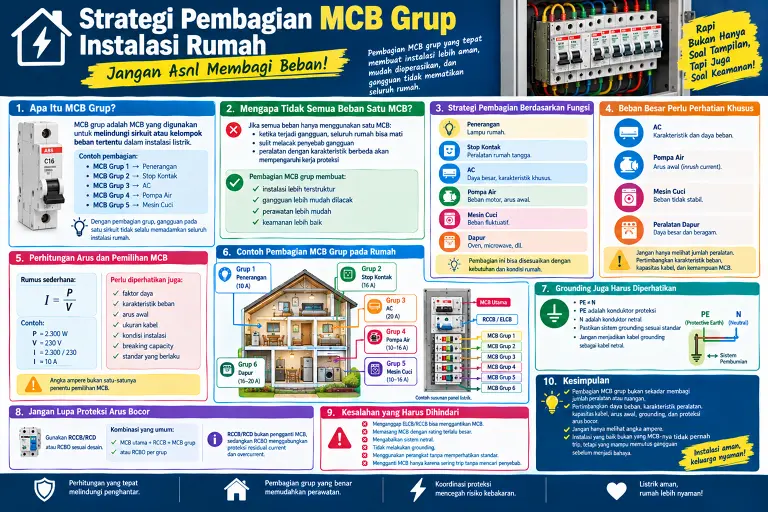

2. Strategi Membagi Grup MCB: Pisahkan Berdasarkan Fungsi, Bukan Sekadar Ruangan

Banyak yang mikir ngebagi grup itu cukup berdasarkan ruangan (misal: MCB 1 khusus kamar, MCB 2 khusus dapur). Strategi ini sebenarnya kurang optimal. Kenapa? Karena di dapur, kamu bisa aja nyalain kulkas, microwave, dan rice cooker barengan. Tarikan dayanya bakal raksasa banget di satu jalur!

Praktik engineering terbaik adalah membaginya berdasarkan karakteristik dan fungsi beban:

• Grup Penerangan: Khusus untuk semua lampu. Beban ini stabil dan relatif kecil. Kalau sirkuit stop kontak bermasalah, rumah nggak bakal ikut gelap.

• Grup Stop Kontak Umum: Untuk perangkat elektronik harian (TV, kipas angin, charger, laptop).

• Grup Air Conditioner (AC): AC butuh sirkuit tersendiri karena tarikan arus awalnya (inrush current) gede banget waktu kompresor baru nyala.

• Grup Pompa Air/Motor: Sama kayak AC, beban motor induksi butuh perhatian khusus dari segi lonjakan arus awal.

• Grup Peralatan Dapur (Beban Resistif): Oven listrik, dispenser pemanas, dan microwave itu rakus daya. Kabel dan MCB-nya wajib dihitung khusus biar nggak gampang meleleh.

3. Cara Menentukan Ampere MCB dan Kesesuaian Kabel

Ini dosa yang paling sering kejadian di lapangan: Mengganti MCB 10A jadi 20A cuma gara-gara capek listrik sering jeglek.

Sobat Teknik wajib ingat, MCB itu dipasang buat ngelindungin kabel instalasinya, bukan sekadar biar listrik nggak gampang mati. Tapi, hasil hitungan ampere itu harus match dengan Kemampuan Hantar Arus (KHA) kabel yang ketanam di tembok rumah.

Kalau kamu pasang MCB 20 Ampere tapi kabel di tembok ukurannya kekecilan, kabelnya bakal meleleh duluan sebelum MCB-nya sempat mutus listrik. Ini nih pemicu utama kebakaran rumah!

Rule of Thumb (Panduan Praktis Standar PUIL):

• Kabel ukuran 1.5 mm²: Idealnya dilindungi MCB maksimal 4A - 6A (cocok buat sirkuit penerangan/lampu).

• Kabel ukuran 2.5 mm²: Idealnya dilindungi MCB maksimal 10A - 16A (cocok buat stop kontak umum atau AC).

4. Jangan Lupakan Proteksi Arus Bocor (ELCB/RCCB) & Grounding

Membagi grup MCB aja belum cukup buat dibilang aman, bro! MCB itu cuma nahan beban lebih (overload) dan korsleting. Tapi kalau ada orang kesetrum atau bodi mesin cuci nyetrum karena kabel ngelupas? MCB nggak bakal peduli dan nggak bakal trip.

Makanya, panel kelistrikan rumah modern wajib punya RCCB (dulu sering disebut ELCB) buat ngedeteksi arus bocor. Susunannya biasanya: MCB Utama PLN → RCCB → MCB Grup Cabang.

Sistem ini juga wajib didukung sama Sistem Grounding (Pembumian) yang bener. Ingat, kabel PE (Protective Earth) warna kuning-hijau itu BUKAN kabel Netral (N). Jangan pernah gabungin jalur kabel Ground dan Netral asal alat elektronik mau nyala, karena bakal bikin sistem RCCB error dan jeglek terus-terusan.

5. Selectivity: Panel yang Rapi Belum Tentu Aman

Dalam desain sistem proteksi, ada konsep namanya Selectivity (Selektivitas). Analogi gampangnya gini: Kalau ada maling yang masuk ke kamar tidur di lantai 2, cukup Satpam lantai 2 aja yang bertindak. Nggak usah sampai Panglima TNI (MCB Utama meteran) ikut turun tangan dan bikin listrik sekota mati, kan?

Sistem kelistrikan yang bener juga gitu. Kalau ada korslet di charger HP kamar kamu, yang trip harusnya MCB sirkuit stop kontak kamar aja, bukan MCB Utama PLN.

Banyak boks panel di rumah-rumah yang kelihatannya rapi secara visual, susunan kabelnya cantik, tapi nggak punya selectivity yang bener, salah ukuran kabel, dan nggak ada sistem grounding-nya. Rapi itu bagus, tapi aman secara teknis itu harga mati.

Kesimpulan

Sobat Teknik, MCB yang sering trip itu ibarat alarm peringatan. Dia lagi ngasih tahu kamu kalau ada sesuatu yang overload atau korslet. Jangan bunuh alarm-nya dengan mengganti MCB yang lebih gede, tapi carilah penyebab utama "penyakitnya"!

Gimana susunan MCB di rumah atau kosan kamu saat ini? Apakah masih numpuk di satu sakelar aja, atau udah dipisah per grup beban dengan aman?
