Sobat Teknik, ketika MCB (Miniature Circuit Breaker) di rumah tiba-tiba trip atau jeglek dan tuasnya tidak mau di-ON-kan kembali, apa yang pertama kali terlintas di pikiranmu?

Sebagian besar orang awam biasanya langsung kesal dan berasumsi: "Wah, MCB-nya rusak nih!" atau "Kapasitas Ampere-nya kekecilan, harus diganti yang lebih besar."

Padahal, MCB yang trip justru merupakan tanda bahwa sistem proteksi kelistrikan di rumahmu sedang bekerja dengan sangat baik merespons kondisi gangguan. Masalahnya, mencari titik hubung singkat (korsleting) memang seperti mencari jarum di tumpukan jerami. Gangguannya bisa ada di kabel, stopkontak, sakelar, atau alat elektronik itu sendiri.

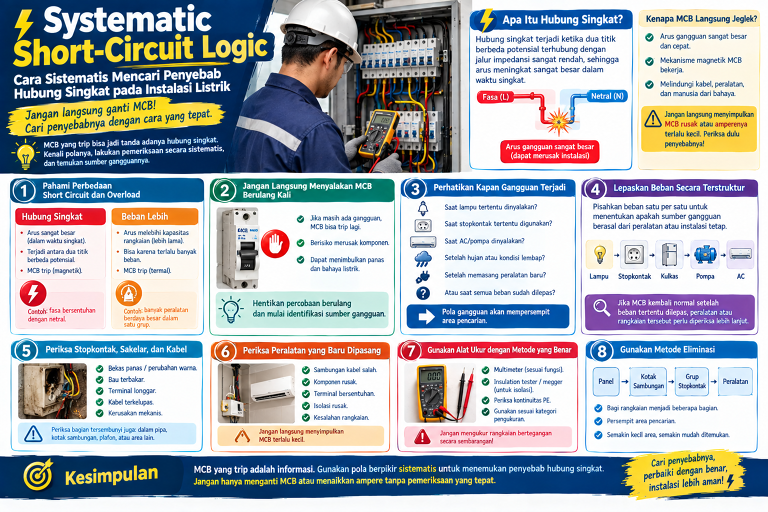

Untuk itu, seorang engineer atau teknisi menggunakan apa yang disebut Systematic Short-Circuit Logic. Yuk, pelajari pola pikir sistematis ini agar Sobat Teknik bisa menemukan sumber masalah listrik tanpa membahayakan diri sendiri!

Apa Itu Hubung Singkat (Korsleting)?

Secara akademis, hubung singkat terjadi ketika dua titik dengan perbedaan potensial terhubung melalui jalur dengan impedansi (hambatan) sangat rendah.

Terlalu pusing? Bayangkan arus listrik seperti mobil di jalan tol. Normalnya, mobil harus melewati gerbang tol (beban/alat elektronik) yang mengatur kecepatannya. Saat terjadi korsleting (misal: kabel Fasa bersentuhan langsung dengan kabel Netral), ibarat jalan tol yang kehilangan gerbang tol dan pembatas jalannya. Mobil-mobil (arus listrik) melaju tak terkendali, bertabrakan, dan menghasilkan panas ekstrem dalam hitungan detik.

Panas inilah yang berisiko membakar insulasi kabel dan memicu kebakaran rumah. Oleh karena itu, MCB akan langsung memutus arus.

Bedakan Korsleting (Short Circuit) dan Kelebihan Beban (Overload)

Sobat Teknik wajib tahu perbedaan mendasar dari kedua kondisi ini:

• Korsleting (Hubung Singkat): Arus melonjak sangat besar secara tiba-tiba. MCB akan merespons menggunakan mekanisme magnetik secara instan (langsung jeglek).

• Kelebihan Beban (Overload): Terjadi perlahan karena kamu menyalakan terlalu banyak alat (misal: AC, setrika, dan pompa nyala bersamaan). MCB merespons menggunakan mekanisme termal/bimetal yang butuh waktu beberapa saat sebelum akhirnya trip.

Langkah Troubleshooting Korsleting Listrik Rumah

Jika listrik jeglek karena indikasi korsleting, terapkan systematic logic berikut ini:

JANGAN Paksakan Tuas MCB Terus ON!

Ini adalah kesalahan paling fatal yang sering dilakukan. Ketika MCB trip, jangan dipaksa di-ON-kan berkali-kali tanpa mencari tahu penyebabnya! Memaksa MCB terus ON saat korsleting masih terjadi akan memicu percikan api, melelehkan kabel, dan merusak MCB itu sendiri.

Perhatikan Pola Kapan Waktu Trip-nya

Identifikasi perilaku gangguan. Kapan MCB itu jeglek?

• Apakah saat stopkontak tertentu dicolok?

• Apakah saat sakelar lampu ruang tamu ditekan?

• Apakah sehabis hujan lebat? (Bisa jadi ada air masuk ke instalasi luar atau atap bocor). Jawaban dari pertanyaan ini akan langsung mempersempit area pencarianmu.

Terapkan Metode Eliminasi Beban

Jangan mencari masalah di seluruh penjuru rumah sekaligus. Gunakan metode eliminasi dengan mencabut semua alat elektronik dari stopkontak dan matikan semua sakelar lampu.

• Coba ON-kan MCB. Jika berhasil ON (tidak trip), berarti instalasi kabel rumah aman. Masalahnya ada di salah satu alat elektronik.

• Colokkan/nyalakan alat satu per satu. Saat kamu mencolokkan oven dan tiba-tiba MCB trip, selamat! Kamu baru saja menemukan tersangka utamanya.

Inspeksi Visual Stopkontak dan Sakelar

Stopkontak adalah titik yang paling sering rusak akibat penggunaan harian. Jika metode eliminasi mengarah pada satu area stopkontak, periksa tanda-tanda berikut secara visual:

• Ada bekas noda hitam / gosong (burn marks).

• Tercium bau plastik atau karet terbakar.

• Bagian bodi plastik yang meleleh.

• Colokan terasa sangat longgar saat dimasukkan steker.

Periksa Kabel dan Alat yang Baru Dipasang

Apakah kamu baru saja memasang lampu hias, mengganti sakelar, atau memaku dinding? Sering kali ujung paku tanpa sengaja menembus jalur kabel di dalam tembok. Selain itu, periksa kabel-kabel di area plafon (jika memungkinkan). Gigitan tikus adalah salah satu penyebab korsleting paling umum di rumah-rumah Indonesia.

Gunakan Alat Ukur dengan Benar (Bagi Teknisi)

Bagi tenaga terlatih, gunakan Multimeter atau Insulation Resistance Tester (Megger) untuk memastikan kontinuitas dan kualitas isolasi kabel. Namun ingat, jangan pernah sembarangan menusukkan probe alat ukur jika kamu tidak paham membedakan mana pengujian pada rangkaian mati (dead circuit) dan rangkaian bertegangan (live circuit)!

Bagaimana Jika MCB Tetap Trip Meski Semua Alat Sudah Dicabut?

Jika seluruh steker alat elektronik sudah dicabut dan semua lampu dimatikan, namun saat MCB di-ON-kan tuasnya tetap jeglek, ini pertanda gangguan berada pada instalasi kabel tetap (jalur di dalam dinding atau plafon).

Dalam kondisi ini, hentikan percobaanmu! Jangan memaksa MCB naik, karena bisa menimbulkan kebakaran di dalam dinding. Segera panggil teknisi instalasi listrik profesional.

Kesimpulan: Pegang Prinsip Troubleshooting Ini!

"MCB yang trip adalah sebuah informasi penting, bukan sekadar kerusakan. Tugas kita adalah membaca informasi tersebut untuk menemukan penyebabnya."

Sebagai Sobat Teknik, kamu harus memegang teguh prinsip troubleshooting kelistrikan yang benar: ✅ BENAR: Cari penyebab → Verifikasi → Perbaiki → Uji kembali. ❌ SALAH KAPRAH: Trip → Ganti MCB → Trip lagi → Ganti ampere lebih besar.

Dengan pendekatan yang terarah dan sistematis, risiko salah diagnosis bisa dikurangi dan perbaikan listrik rumahmu tidak hanya sekadar tebak-tebakan, melainkan aman dan sesuai standar keteknikan.
