Pernahkah Anda mengalami MCB tiba-tiba turun, padahal tidak banyak beban peralatan listrik yang sedang digunakan? Atau pernahkah Anda menyentuh bodi kulkas dan merasakan sensasi kesetrum ringan?

Bisa jadi, salah satu penyebab utamanya adalah arus bocor listrik.

Arus bocor merupakan salah satu materi fundamental dalam Teknik Ketenagalistrikan, terutama ketika kita mempelajari instalasi listrik, sistem pembumian (grounding), proteksi, keselamatan kerja, hingga pengujian instalasi. Namun, apa sebenarnya yang dimaksud dengan arus bocor dan mengapa hal ini bisa terjadi?

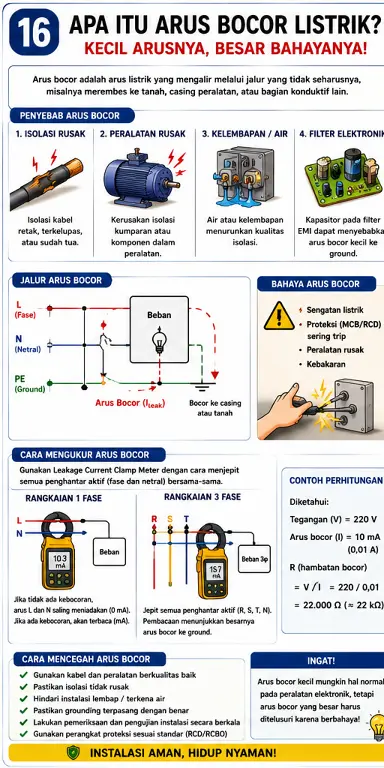

Apa Itu Arus Bocor?

Secara sederhana, arus bocor adalah arus listrik yang mengalir melalui jalur yang tidak seharusnya, atau keluar dari jalur penghantar normal menuju tanah (ground), bagian konduktif lain, atau jalur parasitik tertentu.

Dalam instalasi listrik yang ideal, arus dari sumber akan mengalir melalui penghantar menuju beban dan kembali melalui jalur rangkaian yang sudah dirancang. Misalnya pada rangkaian satu fase:

Fase → Beban → Netral

Namun, apabila sebagian arus keluar dari siklus tertutup tersebut menuju bumi atau casing logam, maka terjadilah arus bocor yang dapat mengalir melalui penurunan kualitas isolasi penghantar maupun melalui filter pada peralatan elektronik.

Mengapa Arus Bisa Bocor?

Ada beberapa faktor utama yang menyebabkan terjadinya kebocoran arus listrik di rumah atau bangunan industri:

1. Isolasi Kabel Rusak

Kabel listrik memiliki lapisan isolasi yang berfungsi mengurung arus agar tetap berada di dalam tembaga penghantar. Kemampuan isolasi ini dapat menurun drastis jika mengalami:

• Retak atau terkelupas akibat benda tajam atau gigitan hama.

• Terbakar atau terkena paparan panas yang berlebihan (suhu berlebih).

• Paparan air atau tingkat kelembapan yang ekstrem.

• Usia pakai kabel yang sudah terlalu tua (degradasi material).

Akibatnya, sebagian arus dapat merembes keluar melewati isolasi yang melemah tersebut ke jalur yang tidak diinginkan.

2. Peralatan Listrik Mengalami Kerusakan

Motor listrik, pompa air, kulkas, mesin cuci, hingga komputer memiliki sekat isolasi internal. Jika isolasi kumparan motor atau komponen di dalamnya jebol, arus fase dapat mengalir menempel ke casing atau bodi logam peralatan. Kondisi ini sangat berbahaya jika bodi alat tersebut tidak terhubung ke sistem pembumian yang baik.

3. Kelembapan dan Air

Air adalah konduktor yang baik. Kelembapan dapat menciptakan jalur konduktif baru dan memperburuk kondisi isolasi instalasi. Area yang rawan mengalami hal ini antara lain:

• Kamar mandi (seperti pada instalasi water heater).

• Area luar ruangan (outdoor).

• Dapur atau area industri yang sering terpapar cairan.

4. Filter pada Peralatan Elektronik

Menariknya, tidak semua arus bocor menandakan adanya kerusakan. Peralatan elektronik modern (seperti PC atau inverter) sering menggunakan komponen filter EMC (seperti kapasitor) untuk meredam gangguan elektromagnetik.

Komponen ini secara desain memang mengalirkan arus sangat kecil ke jalur ground dalam kondisi operasi normal. Jadi, arus bocor dalam level miliampere (mA) yang sangat kecil tidak otomatis berarti instalasi rusak, selama nilainya masih berada dalam standar keselamatan.

Apa Bahayanya?

Arus bocor menyimpan dua masalah utama yang harus diwaspadai:

1. Bahaya Sengatan Listrik yang Fatal: Jika bodi peralatan bertegangan akibat arus bocor dan tersentuh oleh manusia, tubuh akan menjadi konduktor yang mengalirkan arus ke tanah. Sebagai standar keselamatan (seperti yang diatur dalam PUIL), arus bocor di atas 30 mA sudah berpotensi berakibat fatal bagi ritme jantung manusia.

2. Gangguan Proteksi (Nuisance Tripping): Arus bocor yang terakumulasi akan terbaca oleh perangkat proteksi pendeteksi kebocoran, sehingga menyebabkan perangkat tersebut sering putus (trip) meskipun MCB tidak mengalami beban lebih.

Bagaimana Cara Mengetahui Arus Bocor?

Ada dua metode ukur yang umum digunakan, tergantung pada kondisi instalasinya:

• Saat Instalasi Bertegangan (Aktif): Teknisi menggunakan alat bernama Leakage Current Clamp Meter. Berbeda dengan tang ampere biasa, alat ini dijepitkan pada penghantar fase dan netral secara bersamaan. Dalam kondisi normal, medan magnet dari arus fase dan netral akan saling meniadakan (hasilnya 0). Jika ada arus yang melenceng ke tanah, alat ini akan membaca selisih ketidakseimbangan tersebut sebagai arus bocor.

• Saat Instalasi Mati (Tidak Bertegangan): Teknisi menggunakan Megger (Insulation Resistance Tester) untuk menyuntikkan tegangan tinggi DC guna mengukur seberapa kuat tahanan isolasi (dalam satuan MegaOhm) dari suatu kabel.

Contoh Perhitungan Tahanan Isolasi

Misalkan sebuah instalasi 220V diukur dan kedapatan memiliki arus bocor sebesar 10 mA (0,01 Ampere).

Berdasarkan Hukum Ohm dasar (R = V / I):

R = 220 / 0,01

R = 22.000 Ω/ 22 kΩ

Catatan Standar PUIL: Menurut Persyaratan Umum Instalasi Listrik, standar tahanan isolasi minimal yang aman adalah 1.000 Ohm per Volt. Untuk sistem 220V, resistansinya minimal harus 220.000 Ω (0,22 MΩ).

Dari hasil perhitungan 22 kΩ di atas, bisa disimpulkan bahwa kualitas isolasi instalasi tersebut sangat buruk dan harus segera diperbaiki.

Arus Bocor vs Hubung Singkat (Short Circuit)

Arus bocor sering disamakan dengan short circuit (hubung singkat), padahal keduanya memiliki karakteristik berbeda:

• Hubung Singkat: Terjadinya kontak langsung (impedansi sangat rendah) antara Fase dan Netral/Fase lain, menghasilkan lonjakan arus yang sangat besar dalam waktu singkat.

• Arus Bocor: Arus mengalir melalui jalur parasitik (seperti lapisan isolasi yang lembap) menuju bumi. Arusnya bisa sangat kecil (hanya hitungan mA) namun mematikan jika tersentuh manusia.

Cara Mengatasi Arus Bocor di Rumah

Untuk melindungi diri dan instalasi Anda, lakukan langkah-langkah pencegahan berikut:

• Gunakan Proteksi Arus Bocor: Wajib memasang ELCB (Earth Leakage Circuit Breaker) atau RCBO dengan sensitivitas maksimum 30 mA di panel distribusi rumah. Alat ini akan memutus listrik dalam hitungan milidetik jika mendeteksi kebocoran.

• Pastikan Sistem Grounding Optimal: Pembumian yang benar memastikan arus bocor dari bodi peralatan dibuang dengan aman ke tanah, bukan mengalir ke tubuh manusia.

• Gunakan Kabel Standar (SNI/LMK): Jangan kompromi dengan kualitas isolasi kabel.

• Amankan Titik Sambungan: Hindari sambungan kabel serampangan, terutama di area yang rawan basah. Gunakan isolasi kedap air (shrink tube / T-dus) di area lembap.

• Jangan Abaikan Sinyal Trip: Jika proteksi listrik sering turun tanpa alasan yang jelas, jangan memaksanya untuk terus dinyalakan. Segera identifikasi dan lakukan pengujian instalasi berkala.

Kesimpulan

Arus bocor adalah fenomena melencengnya arus listrik dari konduktor normal ke jalur yang tidak seharusnya. Meskipun sejumlah kecil arus bocor bisa jadi normal akibat komponen filter pada perangkat elektronik modern, arus bocor akibat kerusakan isolasi atau kelembapan merupakan risiko keselamatan yang serius.

Bagi praktisi dan siswa Teknik Ketenagalistrikan, memahami arus bocor adalah fondasi mutlak sebelum menyelami lebih jauh tentang grounding, insulation resistance, hingga perancangan sistem ELCB/RCBO.

Pernahkah Anda mengalami MCB rumah atau ELCB sering turun tanpa sebab yang jelas? Atau bingung menentukan batas aman grounding? Bagikan pengalaman atau pertanyaan Anda di kolom komentar!
