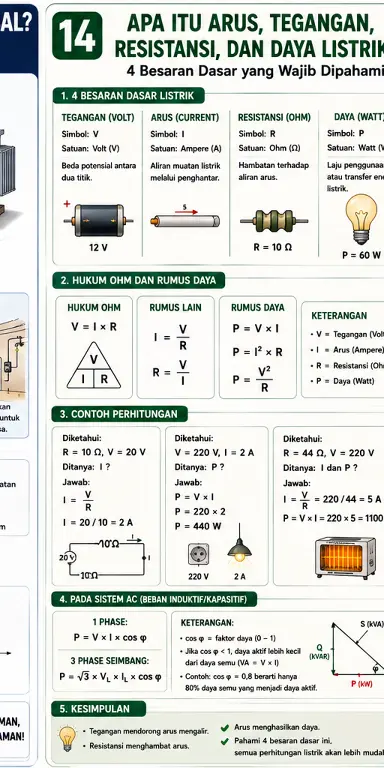

Bagi siswa yang baru masuk jurusan Teknik Ketenagalistrikan, ada empat istilah yang hampir selalu muncul dalam pembelajaran:

arus, tegangan, resistansi, dan daya listrik.

Keempatnya saling berhubungan. Ketika mempelajari instalasi listrik, motor listrik, panel, PLC, sistem penerangan, maupun sistem tenaga listrik, kita akan terus berhadapan dengan keempat besaran tersebut.

Masalahnya, banyak orang masih tertukar antara tegangan dan arus.

Ada yang menganggap tegangan adalah “jumlah listrik”, sementara arus dianggap sebagai “kekuatan listrik”.

Padahal keduanya memiliki pengertian berbeda.

Mari kita bahas satu per satu.

1. Apa Itu Tegangan Listrik?

Tegangan listrik disebut juga voltage dan memiliki satuan volt (V).

Secara sederhana, tegangan dapat dipahami sebagai beda potensial listrik antara dua titik.

Tegangan merupakan salah satu faktor yang menyebabkan arus dapat mengalir ketika terdapat jalur rangkaian yang sesuai.

Analogi sederhananya adalah tekanan air dalam pipa.

Semakin besar tekanan, semakin besar kemampuan untuk mendorong air melalui sistem.

Namun analogi ini hanya membantu pemahaman dasar dan bukan definisi fisika sebenarnya.

Contoh tegangan:

baterai sekitar 1,5 V;
baterai kendaraan 12 V;
sistem rumah sekitar 220–230 V nominal;
sistem tiga fase dapat memiliki tegangan antar fase sekitar 380–400 V nominal, tergantung standar dan sistem.

2. Apa Itu Arus Listrik?

Arus listrik disebut current dan memiliki satuan ampere (A).

Arus menunjukkan laju aliran muatan listrik melalui suatu penghantar.

Semakin besar arus yang mengalir, semakin besar pula kemampuan sistem membawa muatan per satuan waktu.

Contohnya, sebuah peralatan mungkin memiliki arus kerja:

5 A

Artinya peralatan tersebut menarik arus tertentu dari sumber sesuai kondisi operasinya.

Arus bukan sesuatu yang “didorong keluar begitu saja” oleh sumber tanpa dipengaruhi beban.

Nilai arus bergantung pada tegangan, impedansi/resistansi, serta karakteristik beban.

3. Apa Itu Resistansi?

Resistansi atau hambatan listrik memiliki satuan:

Ohm (Ω)

Resistansi menunjukkan seberapa besar suatu elemen menghambat aliran arus.

Hubungan antara tegangan, arus, dan resistansi dikenal melalui Hukum Ohm:

V = I × R

Dari rumus tersebut:

I = V / R

dan:

R = V / I

Misalnya sebuah resistor memiliki:

R = 10 Ω

dan diberikan tegangan:

V = 20 V

Maka:

I = 20 / 10

I = 2 A

Artinya arus yang mengalir secara ideal pada rangkaian resistif tersebut adalah 2 A.

4. Apa Itu Daya Listrik?

Daya listrik menunjukkan laju penggunaan atau transfer energi listrik.

Satuan daya adalah:

watt (W)

Untuk beban DC atau resistif sederhana, rumus dasarnya:

P = V × I

Misalnya sebuah perangkat bekerja pada:

220 V

dengan arus:

2 A

Maka:

P = 220 × 2

P = 440 W

Artinya daya listriknya sekitar 440 watt pada kondisi tersebut.

Hubungan Keempat Besaran

Sekarang kita dapat melihat hubungan sederhananya.

Tegangan:

V

Arus:

I

Resistansi:

R

Daya:

P

Dengan Hukum Ohm:

V = I × R

dan:

P = V × I

Kita juga dapat memperoleh:

P = I²R

serta:

P = V²/R

Ketiga rumus daya tersebut sangat berguna dalam perhitungan rangkaian listrik, dengan penggunaan yang disesuaikan dengan karakteristik rangkaiannya.

Contoh Perhitungan Sederhana

Misalnya sebuah pemanas listrik mempunyai resistansi:

R = 44 Ω

dan dihubungkan ke:

V = 220 V

Maka:

I = V/R

I = 220/44

I = 5 A

Kemudian daya:

P = V × I

P = 220 × 5

P = 1.100 W

Jadi pemanas tersebut menggunakan daya sekitar:

1,1 kW

Mengapa Daya Penting dalam Instalasi Listrik?

Ketika merancang instalasi, kita tidak cukup hanya mengetahui tegangan.

Kita harus mengetahui juga daya dan arus beban.

Misalnya sebuah rumah memiliki banyak peralatan:

lampu;
televisi;
kulkas;
pompa air;
AC;
mesin cuci;
komputer;
pemanas.

Semua peralatan tersebut membutuhkan daya.

Total daya akan berpengaruh terhadap kebutuhan arus, pemilihan penghantar, pengaman, kapasitas sumber, dan komponen instalasi lainnya.

Daya pada Sistem AC Tidak Sesederhana P = V × I

Untuk sistem AC, terutama beban induktif, kita juga perlu memperhatikan faktor daya atau cos φ.

Pada sistem satu fase:

P = V × I × cos φ

Sedangkan sistem tiga fase seimbang:

P = √3 × VL × IL × cos φ

Inilah alasan siswa Teknik Ketenagalistrikan perlu memahami hubungan antara:

tegangan → arus → daya → faktor daya.

Semua konsep tersebut saling berkaitan.

Mengapa Kabel Bisa Panas?

Salah satu penyebab pemanasan penghantar adalah rugi daya yang berkaitan dengan:

P_loss = I²R

Perhatikan bahwa arus dikuadratkan.

Jika arus meningkat dua kali lipat, komponen rugi-rugi I²R secara sederhana dapat meningkat empat kali lipat pada resistansi yang sama.

Inilah salah satu alasan mengapa pemilihan ukuran penghantar harus memperhatikan kemampuan hantar arus dan kondisi instalasi.

Jangan Menyamakan Tegangan dengan Arus

Ini adalah kesalahan dasar yang sering ditemukan.

Tegangan bukan arus.

Tegangan dinyatakan dalam:

Volt (V)

Arus:

Ampere (A)

Resistansi:

Ohm (Ω)

Daya:

Watt (W)

Keempatnya memiliki fungsi dan konsep berbeda.

Kesimpulan

Arus, tegangan, resistansi, dan daya merupakan empat konsep dasar yang sangat penting dalam kelistrikan.

Tegangan adalah beda potensial.

Arus adalah aliran muatan listrik.

Resistansi merupakan hambatan terhadap aliran arus.

Daya menunjukkan laju transfer atau penggunaan energi listrik.

Hubungan dasar yang wajib diingat:

V = I × R

P = V × I

Sedangkan pada sistem AC, faktor daya juga perlu diperhitungkan.

Jika empat konsep dasar ini sudah dikuasai, siswa akan lebih mudah memahami materi lanjutan seperti instalasi listrik, motor listrik, transformator, PLC, sistem tiga fase, proteksi, dan perhitungan daya.
