Halo Sobat Teknik! Buat kamu yang baru terjun ke dunia kelistrikan, khususnya saat mulai belajar tentang instalasi listrik tiga fase (3-phase), pasti sering banget melihat tulisan R – S – T. Huruf-huruf ini biasanya terpampang jelas pada panel listrik, nameplate motor, kontaktor, hingga alat ukur.

Lalu, muncul pertanyaan klasik di kalangan mahasiswa dan teknisi pemula: Sebenarnya, apa sih arti singkatan RST itu?

Banyak rumor beredar yang menyebutkan bahwa R berarti Return, S berarti Supply, dan T berarti Transformer. Terdengar masuk akal, kan? Sayangnya, jawabannya tidak sesederhana itu dan anggapan tersebut keliru.

Dalam praktik kelistrikan, huruf R, S, dan T tidak boleh dianggap sebagai sebuah singkatan bahasa dengan definisi universal. Yuk, kita kupas tuntas apa makna sebenarnya dari RST, bagaimana standarnya di lapangan, dan mengapa urutan fase ini sangat krusial buat Anak Teknik kelistrikan!

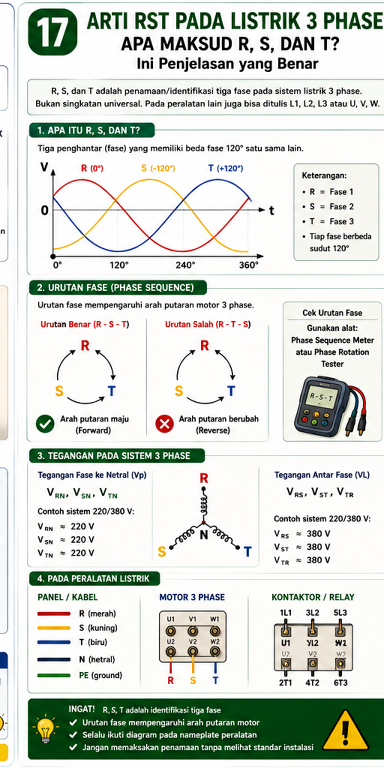

Apa Sebenarnya Arti R, S, dan T?

Secara sederhana, R, S, dan T hanyalah sebuah sistem penamaan atau identifikasi untuk tiga penghantar (fase) pada sistem listrik tiga fase. Kamu bisa menganggapnya sebagai:

• R = Fase pertama

• S = Fase kedua

• T = Fase ketiga

Dalam sistem tiga fase yang seimbang, ketiga fase ini tidak memiliki gelombang arus bolak-balik (AC) pada posisi yang sama persis. Masing-masing fase memiliki perbedaan sudut atau phase shift sebesar 120 derajat satu sama lain.

Konsep perbedaan sudut 120° inilah yang menjadi kunci utama mengapa sistem tiga fase sangat efisien dan dominan digunakan dalam pembangkitan, transmisi distribusi (oleh PLN), hingga penggunaan energi listrik skala industri.

RST vs. L1-L2-L3: Mana yang Benar?

Dalam industri modern, standar penamaan terus berkembang. Jika kamu melihat dokumentasi teknis atau manual book peralatan dari brand global seperti Schneider Electric, kamu mungkin akan lebih sering menemukan penamaan L1 – L2 – L3 (Line 1, Line 2, Line 3) atau U – V – W untuk terminal beban/motor.

Lalu, apakah RST sama dengan L1-L2-L3? Jawabannya: Iya, fungsinya sama. Keduanya merujuk pada tiga penghantar fase.

Namun, sebagai teknisi yang andal, kita tidak boleh asal mengganti atau menyamakan nama tanpa melihat wiring diagram dan standar peralatan yang digunakan. Selalu ikuti konvensi instalasi yang tertera pada panduan resmi perangkat tersebut untuk menghindari kesalahan terminasi.

Biar Sesuai Standar, Kenali Warna Kabel RST Berdasarkan PUIL

Di Indonesia, kita memiliki acuan wajib yaitu Persyaratan Umum Instalasi Listrik (PUIL). Agar teknisi tidak bingung membedakan mana kabel R, S, dan T saat melakukan instalasi panel, PUIL 2011 telah menetapkan standar kode warna kabel sebagai berikut:

• Fase R (L1): Merah

• Fase S (L2): Kuning

• Fase T (L3): Hitam

• Netral (N): Biru

• Grounding / Protective Earth (PE): Hijau-Kuning

Jadi, saat membuka panel listrik, Sobat Teknik bisa langsung mengidentifikasi jalur fasenya hanya dengan melihat warna insulasi kabelnya.

Mengapa Urutan Fase (Phase Sequence) Sangat Krusial?

Urutan fase atau phase sequence bukanlah sekadar urutan abjad. Dalam kelistrikan industri, urutan fase ini berhubungan langsung dengan arah medan putar pada peralatan induksi.

Awas Terbalik! Efeknya pada Motor 3 Phase

Coba bayangkan sebuah motor induksi 3-phase yang memiliki terminal input R-S-T. Jika dihubungkan sesuai urutan yang benar (R → S → T), motor akan berputar ke arah depan (forward).

Namun, apa jadinya jika saat instalasi, dua kabel fase tidak sengaja tertukar menjadi R → T → S? Efeknya sangat fatal: urutan fasenya berubah dan arah putaran motor akan berbalik arah (reverse). Pada mesin industri seperti conveyor atau pompa air, putaran yang terbalik bisa merusak mekanis mesin atau menyebabkan sistem gagal fungsi.

Untuk mencegah hal ini, teknisi wajib menggunakan alat ukur bernama Phase Sequence Meter atau Phase Rotation Tester sebelum menyalakan motor atau mesin yang sensitif terhadap urutan fase. Selain itu, perangkat kontrol modern biasanya sudah dilengkapi dengan relay proteksi yang bisa mendeteksi hilangnya fase (phase loss) dan urutan fase yang salah.

Memahami Hubungan RST dengan Tegangan

Dalam sistem distribusi listrik, khususnya merujuk pada standar PLN di lapangan (misalnya sistem 3 × 380 V / 220 V), penamaan fase digunakan untuk membedakan dua jenis pengukuran tegangan:

1. Tegangan Antar Fase (Line-to-Line): Jika kamu mengukur tegangan dari fase R ke S, S ke T, atau T ke R, kamu akan mendapatkan nilai tegangan line (biasanya sekitar 380V, 400V, atau 415V tergantung sistem nominalnya).

2. Tegangan Fase ke Netral (Line-to-Neutral): Jika kamu mengukur dari salah satu fase (R, S, atau T) ke terminal Netral (N), kamu akan mendapatkan tegangan fase tunggal yang biasa kita gunakan di rumah (sekitar 220V, 230V, atau 240V).

Kesalahpahaman Umum: RST Tidak Selalu Butuh Netral

Banyak yang mengira bahwa jika ada sistem tiga fase (RST), maka pasti selalu ada kabel Netral (N). Ini adalah miskonsepsi!

Sistem tiga fase bisa dikonfigurasi menggunakan 3-wire (hanya 3 kabel fase) atau 4-wire (3 kabel fase + 1 netral), tergantung pada beban.

• Contoh Tanpa Netral: Motor listrik tiga fase biasanya hanya membutuhkan terminal R, S, T, dan Grounding (PE) untuk bisa beroperasi.

• Contoh Dengan Netral: Sistem distribusi dari trafo PLN ke rumah warga wajib menggunakan sistem 4-wire (R, S, T, N) agar bisa membagi tegangan 220V untuk beban satu fase.

Pada panel listrik, jangan sampai kamu mencampuradukkan terminal R, S, T (sebagai arus utama) dengan N (Netral) dan PE (Protective Earth / Pembumian). Semuanya punya peran vital masing-masing!

Kesimpulan

Jadi Sobat Teknik, huruf R, S, dan T pada sistem listrik tiga fase adalah identifikasi untuk tiga penghantar tegangan yang memiliki beda sudut 120 derajat. Bukan singkatan dari Return, Supply, maupun Transformer.

Memahami arti nama ini barulah langkah awal. Hal yang paling penting bagi seorang engineer adalah memahami konsep di baliknya: phase sequence (urutan fase), tegangan antar fase vs fase-netral, arah putaran motor, dan standar warna PUIL.

Dengan bekal pemahaman ini, dijamin kamu akan jauh lebih luwes dan percaya diri saat berhadapan dengan gambar kerja, merakit panel listrik, hingga melakukan troubleshooting motor tiga fase di lapangan. Tetap utamakan Safety First, ya!
