Ketika melihat instalasi listrik di rumah, kita umumnya mengenal dua penghantar utama: fase dan netral. Kabel fase bertugas menyalurkan tegangan menuju beban, sedangkan kabel netral berfungsi sebagai jalur balik bagi arus listrik pada beban satu fase.

Namun, ada satu pertanyaan menarik yang sering muncul bagi mereka yang baru mempelajari Teknik Ketenagalistrikan: Dari mana sebenarnya kabel netral itu berasal?

Apakah kabel netral dibuat di tiang listrik? Apakah ditarik dari dalam tanah? Atau justru netral merupakan salah satu dari tiga kabel fase? Memahami jawaban dari pertanyaan sederhana ini adalah kunci untuk menguasai konsep dasar distribusi energi listrik.

Netral Bukan Berarti "Kabel Tanpa Tegangan"

Sebelum menelusuri asal-usulnya, ada satu miskonsepsi fatal yang harus diluruskan: istilah "netral" tidak berarti kabel tersebut selalu aman dan tidak bertegangan.

Pada sistem kelistrikan yang bekerja normal, beda potensial antara fase dan netral digunakan untuk menyuplai beban satu fase (Fase – Netral = Tegangan suplai beban). Karena itu, penghantar netral tetap harus diperlakukan sebagai bagian aktif dari rangkaian listrik. Dalam kondisi tertentu, penghantar netral juga dapat memiliki tegangan terhadap bumi dan menyebabkan sengatan listrik.

Jadi, memegang prinsip bahwa "kabel netral pasti aman disentuh" adalah pemahaman yang sangat berbahaya.

Dari Mana Sebenarnya Kabel Netral Berasal?

Jawaban dari pertanyaan ini bermula di jaringan distribusi PLN. Pada sistem distribusi tenaga listrik, PLN menggunakan Transformator Distribusi (Trafo Step-Down) yang biasanya terpasang di gardu atau tiang listrik. Trafo ini berfungsi menurunkan tegangan menengah (20 kV) menjadi tegangan rendah (380V/220V) yang aman digunakan oleh pelanggan.

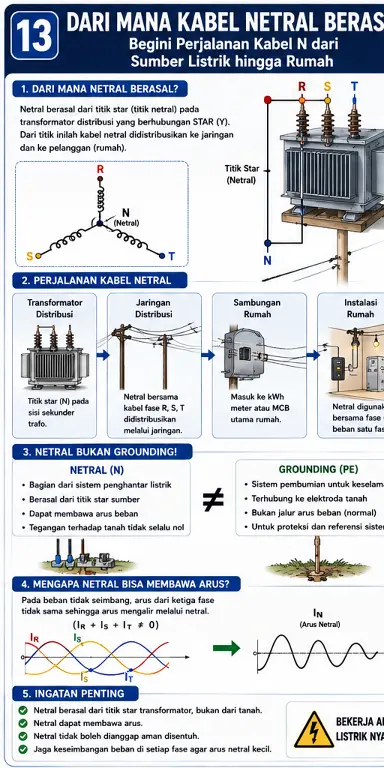

Pada sisi sekunder (keluaran) trafo inilah kabel netral "dilahirkan". Transformator distribusi menggunakan konfigurasi gulungan berbentuk Star (Bintang) atau Y. Bayangkan trafo tersebut memiliki tiga kumparan sekunder yang masing-masing mewakili salah satu arus fase: R, S, dan T.

Ketiga ujung kumparan fase tersebut disatukan di satu titik tengah. Titik pertemuan inilah yang disebut sebagai titik star atau titik netral. Dari titik pusat inilah, penghantar netral ditarik dan didistribusikan bersama ketiga kabel fase menuju jaringan tiang listrik, hingga akhirnya masuk ke meteran rumah Anda.

Mengapa Harus Ada Titik Netral?

Sistem distribusi tiga fase dengan empat kawat (3 fase + 1 netral) memberikan fleksibilitas luar biasa. Konfigurasi ini memungkinkan gardu PLN menyediakan dua jenis tegangan sekaligus:

• Tegangan Fase ke Netral (R-N, S-N, T-N): Menghasilkan listrik 220V untuk peralatan elektronik dan instalasi rumah tangga (satu fase).

• Tegangan Antar Fase (R-S, S-T, T-R): Menghasilkan listrik 380V untuk menggerakkan mesin industri atau motor listrik besar (baca: Perbedaan Listrik 1 Phase dan 3 Phase).

Perbedaan Kabel Netral dan Grounding

Banyak yang berasumsi bahwa netral berasal dari tanah. Jawabannya: Tidak. Kabel netral dan kabel grounding (pembumian) memiliki sumber dan fungsi yang sama sekali berbeda, meskipun di titik sumber (trafo), titik netral memang sering dibumikan.

• Kabel Netral: Berasal dari titik star trafo dan berfungsi sebagai jalur kembali arus listrik dari peralatan elektronik (beban) menuju sumber.

• Kabel Grounding: Berasal dari batang tembaga (ground rod) yang ditanam langsung ke dalam bumi di area bangunan tangga. Fungsinya murni sebagai sistem proteksi untuk membuang arus bocor jika terjadi kegagalan isolasi, sehingga manusia terhindar dari bahaya sengatan listrik (baca: Cara Pasang Grounding yang Sesuai Standar PUIL).

Standar Warna Kabel Menurut PUIL: Agar teknisi tidak keliru membedakan fungsi kabel, Persyaratan Umum Instalasi Listrik (PUIL) di Indonesia telah menetapkan standar warna yang ketat:

• Kabel Fase: Hitam, Cokelat, atau Abu-abu.

• Kabel Netral: Biru.

• Kabel Grounding: Kuning dengan garis loreng Hijau.

Mengapa Kabel Netral Bisa Membawa Arus Listrik?

Untuk memahami hal ini, mari kita lihat prinsip kerja lampu rumah. Agar lampu menyala, siklusnya adalah: Fase → Lampu → Netral.

Ketika lampu menyala, arus listrik mengalir melewati lampu dan kembali ke sumber melalui kabel netral. Artinya, kabel netral secara aktif dialiri oleh arus listrik. Pada sistem tiga fase di dunia industri, jika pembebanan pada ketiga fase (R, S, T) benar-benar seimbang, maka arus yang mengalir di kabel netral akan saling meniadakan hingga bernilai nol.

Namun, pada instalasi perumahan maupun industri yang bebannya tidak merata, kabel netral pasti akan dialiri oleh arus sisa dari ketidakseimbangan tersebut.

Bahaya Netral Terputus (Floating Neutral)

Kondisi di mana kabel netral dari sumber PLN terputus—sementara instalasi tetap menyala—dikenal dengan istilah Netral Mengambang (Floating Neutral).

Ini adalah kondisi yang sangat fatal. Tanpa adanya kabel netral untuk menyeimbangkan sistem, titik star akan bergeser. Akibatnya, tegangan 220V yang seharusnya stabil bisa melonjak drastis hingga mendekati 380V pada salah satu fase. Inilah alasan teknis mengapa peralatan elektronik seperti kulkas atau televisi di rumah bisa tiba-tiba terbakar, meledak, atau rusak parah akibat lonjakan tegangan ekstrem.

Kesimpulan

Kabel netral bukan berasal dari tanah, bukan pula kabel yang bebas dari arus listrik. Kabel netral ditarik dari titik tengah (star point) pada kumparan sekunder transformator distribusi PLN.

Kehadiran kabel biru ini memungkinkan kita menggunakan peralatan listrik 220V secara aman. Namun, kabel netral tetap memiliki potensi bahaya jika terjadi ketidakseimbangan beban atau terputus dari jaringan utama (floating neutral).

Pernahkah Anda mengetes kabel netral menggunakan testpen dan ternyata lampunya menyala? Atau Anda sedang bingung merancang sistem grounding yang tepat untuk instalasi rumah Anda? Bagikan pengalaman dan pertanyaan Anda di kolom komentar!
