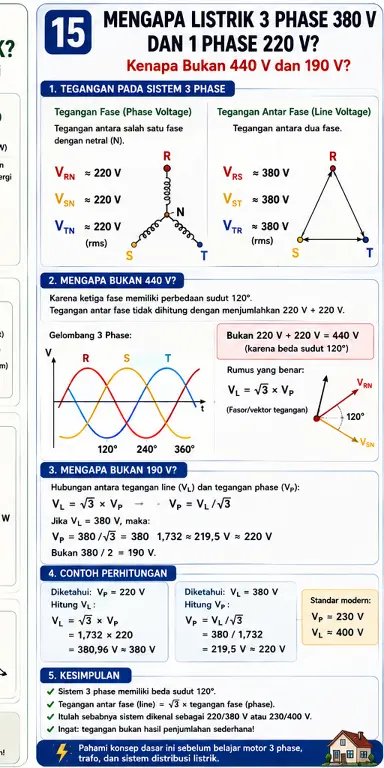

Salah satu pertanyaan menarik dalam pembelajaran sistem tenaga listrik adalah:

Mengapa listrik tiga fase dikenal sekitar 380 V, sedangkan listrik satu fase sekitar 220 V?

Kalau kita memiliki tiga fase, mengapa tegangannya tidak menjadi:

220 V + 220 V = 440 V?

Dan jika tiga fase digabungkan, mengapa bukan:

220 V + 220 V + 220 V = 660 V?

Pertanyaan tersebut sebenarnya berkaitan dengan satu konsep penting dalam sistem tiga fase, yaitu perbedaan sudut fase 120°.

Inilah yang membuat hubungan tegangan tiga fase tidak dapat dihitung hanya dengan menjumlahkan angka biasa.

 Kenali Tegangan Fase dan Tegangan Antar Fase

Pada sistem tiga fase terdapat dua istilah penting:

Tegangan fase dan: Tegangan antar fase atau line voltage.

Misalnya dalam sistem distribusi:

R-N

merupakan tegangan antara fase R dan netral.

Begitu juga:

S-N

dan:

T-N

Sedangkan:

R-S

S-T

T-R

adalah tegangan antar dua fase.

Inilah yang menyebabkan kita dapat menemukan dua nilai tegangan dalam sistem tiga fase.

Mengapa Ada √3?

Jawaban utamanya adalah:

Karena ketiga tegangan fase berbeda sudut 120°.

Ketiga gelombang sinus tiga fase tidak berada pada posisi yang sama.

Secara sederhana:

R = 0°

S = -120°

T = +120°

Karena terdapat perbedaan sudut tersebut, tegangan antara dua fase tidak sama dengan penjumlahan aritmetika biasa.

Hubungan untuk sistem tiga fase seimbang:

VL = √3 × VP

Keterangan:

VL = tegangan line / antar fase

VP = tegangan fase / fase ke netral

Contoh 220 V dan 380 V

Misalnya tegangan fase:

VP = 220 V

Maka tegangan antar fase:

VL = √3 × 220

Dengan:

√3 ≈ 1,732

maka:

VL ≈ 1,732 × 220

VL ≈ 380,96 V

Dalam pembahasan sistem nominal lama yang umum dikenal di Indonesia, nilai tersebut sering dibulatkan menjadi:

380 V

sehingga kita sering mendengar:

220/380 V

Namun perlu diperhatikan bahwa standar tegangan nominal modern yang digunakan dalam banyak sistem tenaga mengacu pada 230/400 V.

Dengan nilai 230 V:

VL = √3 × 230

VL ≈ 398,4 V

yang dibulatkan menjadi:

400 V

Jadi dalam pembelajaran kelistrikan, angka 220/380 V dan 230/400 V perlu dipahami sesuai konteks standar, sistem, dan sumber referensi yang digunakan.

Kenapa Bukan 440 V?

Kesalahan umum adalah:

220 + 220 = 440 V

Cara tersebut tidak berlaku untuk menghitung tegangan antar dua fase dalam sistem tiga fase.

Mengapa?

Karena dua tegangan tersebut tidak sefase.

Tegangan R dan S memiliki selisih sudut:

120°

Jadi kita harus memperlakukannya sebagai besaran vektor/fasor, bukan sekadar angka biasa.

Perbedaan sudut inilah yang menghasilkan faktor:

√3

Bukan faktor:

2

Maka:

220 V × 2 = 440 V

bukan jawaban yang benar untuk tegangan antar fase pada sistem tiga fase seimbang tersebut.

Kenapa Bukan 190 V?

Pertanyaan berikutnya:

Kalau 380 V merupakan tegangan antar fase, mengapa tidak dibagi 2 saja?

380 / 2 = 190 V

Jawabannya karena hubungan antara tegangan line dan tegangan phase bukan:

VL = 2VP

melainkan:

VL = √3VP

Maka:

VP = VL / √3

Jika:

VL = 380 V

maka:

VP = 380 / 1,732

VP ≈ 219,5 V

atau sekitar:

220 V

Jadi bukan 190 V.

Dari Mana Rumus √3 Berasal?

Secara matematis, hubungan tersebut berasal dari analisis fasor tiga fase.

Jika dua vektor tegangan memiliki besar yang sama dan berbeda sudut 120°, besar selisih kedua vektor dapat dihitung menggunakan hubungan vektor.

Secara sederhana:

VL = √(VP² + VP² - 2VP² cos 120°)

Karena:

cos 120° = -1/2

maka:

VL = √(VP² + VP² + VP²)

sehingga:

VL = √(3VP²)

dan:

VL = √3 × VP

Inilah asal matematis faktor √3 pada hubungan tegangan sistem tiga fase.

Mengapa Sistem Tiga Fase Sangat Berguna?

Sistem tiga fase memiliki keunggulan dalam distribusi energi dan aplikasi industri.

Motor tiga fase, misalnya, dapat menghasilkan medan magnet berputar tanpa memerlukan rangkaian tambahan seperti pada beberapa jenis motor satu fase.

Sistem tiga fase juga memungkinkan distribusi beban dengan lebih efektif.

Selain itu, sistem tiga fase sangat banyak digunakan pada:

industri;
motor listrik;
transformator;
pembangkit;
transmisi;
distribusi;
gedung komersial.
Hubungan dengan Motor Tiga Fase

Pada motor tiga fase, nameplate motor dapat mencantumkan konfigurasi seperti:

220/380 V

atau pada sistem standar yang lebih baru dapat ditemukan:

230/400 V

Nilai tersebut berkaitan dengan tegangan yang sesuai untuk konfigurasi hubungan kumparan tertentu.

Karena itu, ketika menghubungkan motor star atau delta, kita tidak boleh hanya melihat angka tegangannya.

Harus diperhatikan juga diagram nameplate motor.

Salah konfigurasi dapat menyebabkan motor menerima tegangan yang tidak sesuai.

Apakah 380 V Berarti Lebih Berbahaya dari 220 V?

Keduanya sama-sama berbahaya dan harus diperlakukan sebagai tegangan berbahaya.

Tegangan antar fase sekitar 380–400 V memiliki beda potensial yang lebih besar dibandingkan tegangan fase-netral sekitar 220–230 V.

Namun keselamatan listrik tidak boleh didasarkan pada anggapan bahwa salah satunya “aman”.

Pekerjaan pada instalasi listrik harus mengikuti prosedur keselamatan, isolasi sumber, verifikasi tidak bertegangan, penggunaan APD yang sesuai, dan dilakukan oleh personel kompeten.

Kesimpulan

Jadi, mengapa sistem listrik tiga fase dikenal dengan nilai sekitar:

380 V antar fase

dan:

220 V fase ke netral?

Karena pada sistem tiga fase terdapat pergeseran sudut 120° antara masing-masing fase.

Hubungan tegangan sistem tiga fase seimbang adalah:

VL = √3 × VP

Jika:

VP = 220 V

maka:

VL ≈ 380 V

Sedangkan jika menggunakan nilai nominal modern:

VP = 230 V

maka:

VL ≈ 400 V

Jadi bukan 440 V dan bukan 190 V.

Kuncinya adalah tegangan tiga fase merupakan besaran fasor, sehingga tidak boleh dihitung hanya dengan penjumlahan atau pembagian aritmetika biasa.

Konsep √3 ini merupakan salah satu dasar paling penting dalam memahami sistem listrik tiga fase, motor listrik, hubungan star-delta, transformator, dan sistem distribusi tenaga listrik.
