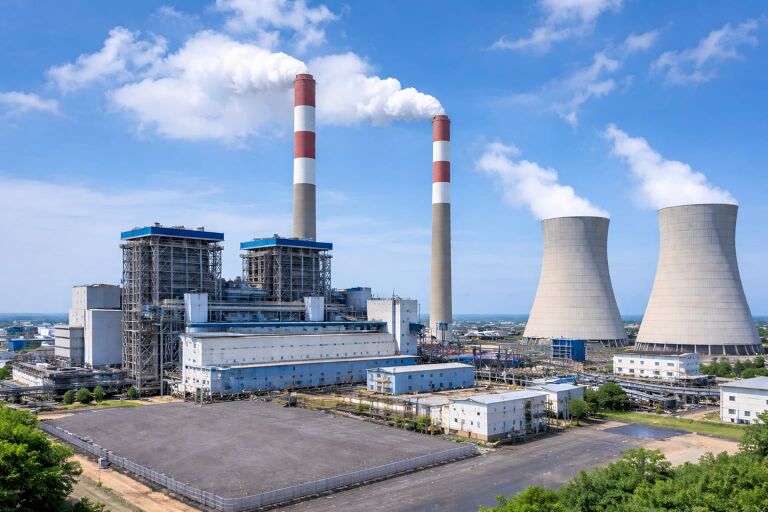

Listrik yang kita gunakan setiap hari-hari untuk menyalakan lampu, mengisi daya ponsel, hingga menjalankan berbagai peralatan tidak muncul begitu saja. Di baliknya terdapat proses panjang di dalam Pembangkit Listrik Tenaga Uap (PLTU) yang mengubah energi dari bahan bakar menjadi energi listrik melalui beberapa tahapan penting. Mulai dari pembakaran di boiler, putaran turbin, hingga kerja generator yang menghasilkan listrik. Lalu bagaimana sebenarnya proses perubahan energi tersebut terjadi di dalam pembangkit? Mari kita telusuri alurnya dari awal hingga akhir.

1. Boiler

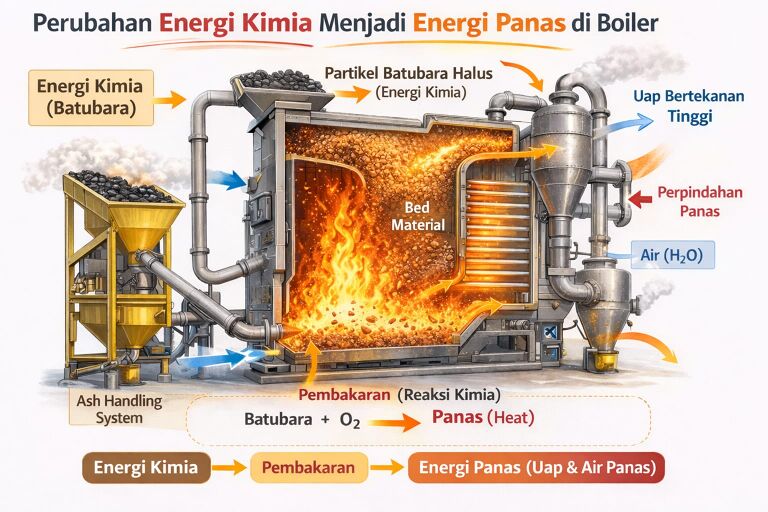

Proses dimulai di boiler, komponen utama tempat terjadinya pembakaran bahan bakar (umumnya batubara). Di sini terjadi transformasi energi pertama:

Energi kimia → Energi panas

Proses dimulai ketika batubara yang mengandung energi kimia dimasukkan ke dalam ruang bakar boiler. Batubara kemudian bercampur dengan udara yang mengandung oksigen (O₂) dan mengalami proses pembakaran. Reaksi kimia antara unsur karbon dan hidrogen dalam batubara dengan oksigen menghasilkan energi panas dalam jumlah besar. Panas yang dihasilkan dari api pembakaran ini meningkatkan temperatur di dalam furnace boiler.

Energi panas dari pembakaran tersebut kemudian ditransfer ke pipa-pipa yang berisi air di dalam boiler melalui proses perpindahan panas, terutama radiasi dan konveksi dari gas panas hasil pembakaran. Ketika air menerima energi panas yang cukup, temperatur air meningkat hingga akhirnya berubah menjadi uap.

Uap yang terbentuk memiliki tekanan dan temperatur tinggi, sehingga dapat dialirkan menuju turbin untuk tahap berikutnya dalam proses pembangkitan listrik. Dengan demikian, pada tahap ini terjadi perubahan energi dari energi kimia yang tersimpan dalam batubara menjadi energi panas yang digunakan untuk menghasilkan uap bertekanan tinggi.

2. Turbin Uap

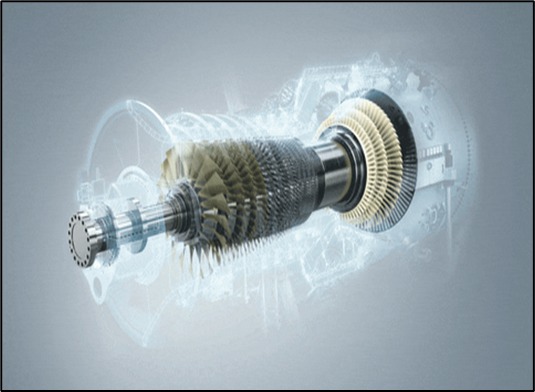

Turbine merupakan sebuah mesin putar yang mengubah energi kinetik dalam aliran fluida (Steam) menjadi energi mekanik dalam bentuk putaran poros turbine melalui blade yang ada pada turbine. Uap panas dari boiler kemudian diarahkan ke turbin uap. Di sinilah transformasi energi berikutnya terjadi:

Energi panas → Energi kinetik → Energi mekanik

Setelah uap bertekanan dan bertemperatur tinggi dihasilkan dari boiler, uap tersebut kemudian dialirkan menuju turbin uap melalui pipa utama. Di dalam turbin, uap bertekanan tinggi diarahkan ke sudu-sudu turbin sehingga energi yang terkandung dalam uap berubah menjadi energi kinetik. Ketika uap menabrak dan melewati sudu turbin, energi kinetik tersebut menyebabkan rotor turbin berputar dengan kecepatan tinggi.

Putaran ini merupakan perubahan energi dari energi panas dan tekanan uap menjadi energi mekanik berupa putaran poros turbin. Pada sistem pembangkit dengan frekuensi 50 Hz, turbin biasanya berputar pada 3000 RPM (untuk generator 2 kutub). Kecepatan ini harus dijaga stabil agar frekuensi listrik yang dihasilkan tetap 50 Hz. Di sinilah sistem kontrol dan governor berperan penting dalam menjaga keseimbangan antara suplai uap dan beban listrik.

Poros turbin terhubung langsung dengan poros generator, sehingga ketika turbin berputar, generator juga ikut berputar. Selama melewati turbin, tekanan dan temperatur uap secara bertahap menurun karena sebagian energi uap telah digunakan untuk memutar turbin. Dengan demikian, pada tahap ini terjadi proses perubahan energi dari energi panas yang dimiliki uap menjadi energi mekanik pada poros turbin, yang kemudian akan digunakan oleh generator untuk menghasilkan energi listrik

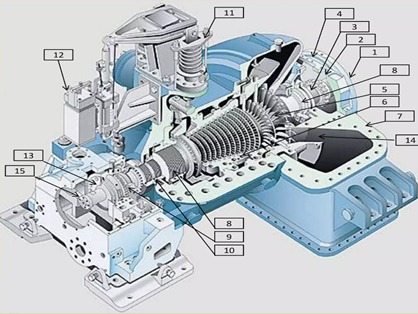

Komponen turbin



1. Rotor Kopling
2. Bantalan luncur Tb sisi belakang
3. Poros turbin
4. Tutup bearing casing
5. Sudu jalan turbin ( Rotor)
6. Sudu arah turbin (strator)
7. Casing turbin
8. Labirint Hp-Lp
9. Bantalan radial – Aksial
10. Bantalan luncur depan
11. Governor kontrol valve
12. Hydroulic kontrol valve
13. Turbin main oil pump
14. Turbin steam exhaust
15. Sensor turbin speed

3. Generator

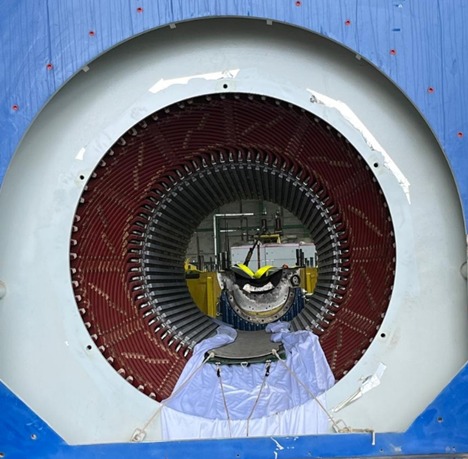

Poros turbin terhubung langsung dengan generator sinkron. Ketika turbin berputar, rotor generator ikut berputar di dalam medan magnet. Proses yang terjadi di sini:

Energi mekanik → Energi listrik

Putaran poros turbin kemudian diteruskan langsung ke generator karena keduanya dihubungkan oleh satu poros yang sama. Ketika turbin berputar, rotor generator ikut berputar di dalam generator. Rotor ini berada di dalam medan magnet yang dihasilkan oleh sistem eksitasi. Saat rotor berputar, medan magnet tersebut ikut bergerak relatif terhadap kumparan stator yang berada di bagian luar generator.

Pergerakan medan magnet terhadap kumparan stator menyebabkan terjadinya induksi elektromagnetik, yaitu proses munculnya tegangan listrik pada kumparan akibat perubahan medan magnet. Tegangan yang dihasilkan pada kumparan stator kemudian mengalir sebagai arus listrik. Dengan demikian, pada tahap ini terjadi perubahan energi dari energi mekanik berupa putaran poros menjadi energi listrik yang dihasilkan oleh generator.

Listrik yang dihasilkan oleh generator kemudian dialirkan menuju transformator untuk menyesuaikan tingkat tegangannya sebelum dikirim ke sistem transmisi dan didistribusikan ke konsumen. Proses ini menjadi tahap akhir dari rangkaian konversi energi di pembangkit, yaitu dari energi kimia pada bahan bakar hingga akhirnya menjadi energi listrik yang dapat dimanfaatkan.

4. Kondensor

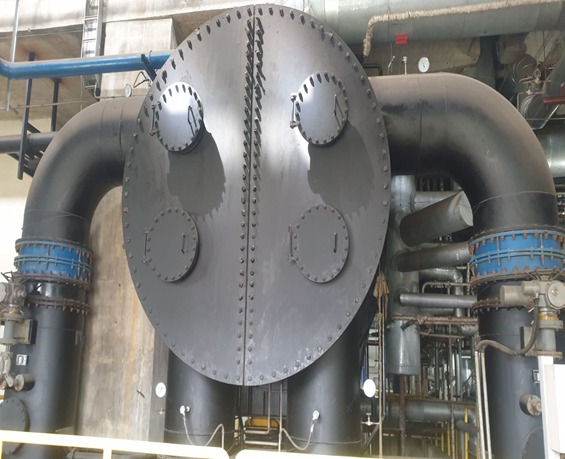

Setelah melewati turbin, uap yang telah kehilangan sebagian besar energinya keluar dari turbin dengan tekanan dan temperatur yang lebih rendah. Uap ini kemudian dialirkan menuju kondensor. Di dalam kondensor, uap tersebut didinginkan menggunakan air pendingin yang mengalir di dalam pipa-pipa kondensor. Air pendingin ini biasanya berasal dari cooling tower, sungai, laut, atau sistem pendingin lainnya yang mampu menyerap panas dari uap.

Ketika uap bersentuhan secara tidak langsung dengan permukaan pipa yang dingin, panas dari uap berpindah ke air pendingin. Akibat proses pelepasan panas tersebut, uap secara bertahap berubah kembali menjadi air yang disebut kondensat. Perubahan ini merupakan proses kondensasi, yaitu perubahan fase dari uap menjadi cair.

Selain mengubah uap menjadi air kembali, kondensor juga berfungsi menciptakan tekanan vakum di sisi keluaran turbin. Kondisi vakum ini sangat penting karena membantu uap mengalir lebih mudah dari turbin ke kondensor dan meningkatkan efisiensi kerja turbin. Air kondensat yang terbentuk kemudian dikumpulkan di bagian bawah kondensor dan dipompa kembali ke sistem pemanas air umpan untuk digunakan kembali di boiler. Dengan demikian, air dapat terus bersirkulasi dalam siklus pembangkitan listrik. Siklus ini dikenal sebagai siklus Rankine.

5. Sistem Kontrol

Seluruh proses yang terjadi pada boiler, turbin, generator, dan kondensor tidak berjalan sendiri, melainkan dikontrol dan dimonitor oleh sistem kontrol terpusat yang disebut Distributed Control System (DCS). DCS berfungsi sebagai pusat pengendalian yang mengawasi berbagai parameter operasi pembangkit secara real-time. Melalui sistem ini, operator dapat memantau kondisi penting seperti tekanan dan temperatur uap di boiler, kecepatan putaran turbin, daya yang dihasilkan generator, hingga tekanan vakum pada kondensor.

Berbagai sensor yang terpasang di setiap peralatan akan mengirimkan data ke sistem DCS. Data tersebut kemudian ditampilkan di layar kontrol sehingga operator dapat melihat kondisi operasi pembangkit secara langsung. Jika terjadi perubahan kondisi, seperti kenaikan temperatur, penurunan tekanan, atau perubahan beban listrik, DCS dapat memberikan perintah ke aktuator seperti valve, damper, atau pompa untuk menyesuaikan proses agar tetap berada pada kondisi operasi yang aman dan stabil.

Dengan adanya DCS, pengoperasian pembangkit menjadi lebih terkoordinasi karena semua komponen utama saling terhubung dalam satu sistem kontrol. Hal ini memungkinkan operator mengendalikan proses pembangkitan listrik secara lebih efisien, menjaga kestabilan operasi unit, serta mencegah terjadinya gangguan yang dapat mempengaruhi kinerja pembangkit.

6. Transformasi Energi Secara Keseluruhan

Jika diringkas, alur energi di PLTU adalah:

• Energi kimia (batubara)
• Energi panas (pembakaran di boiler)
• Energi kinetik (uap bertekanan)
• Energi mekanik (putaran turbin)
• Energi listrik (generator)

Setiap tahap memiliki efisiensi dan tantangan teknis tersendiri. PLTU masih menjadi tulang punggung sistem kelistrikan di banyak negara berkembang. Stabilitas sistem listrik nasional sangat bergantung pada keandalan pembangkit-pembangkit ini. Di balik lampu yang menyala, ada proses termodinamika kompleks, sistem kontrol presisi, serta koordinasi operator yang memastikan seluruh sistem berjalan aman dan stabil. Dari boiler hingga generator, PLTU bukan sekadar mesin besar, tetapi sistem energi terintegrasi yang menjaga denyut kehidupan modern.
