Transformator atau yang sering disebut trafo merupakan salah satu peralatan yang sangat penting dalam sistem tenaga listrik. Hampir setiap orang pernah melihat trafo, baik trafo yang berada di tiang listrik maupun transformator yang digunakan di industri.

Namun, bagaimana sebenarnya transformator bekerja?

Mengapa listrik yang masuk ke trafo memiliki tegangan tertentu, kemudian keluar dengan tegangan yang bisa lebih tinggi atau lebih rendah?

Apakah trafo dapat mengubah listrik AC menjadi DC?

Dan bagaimana cara menghitung tegangan, arus, serta jumlah lilitan sebuah transformator?

Pertanyaan-pertanyaan tersebut merupakan dasar penting yang perlu dipahami oleh siswa Teknik Ketenagalistrikan.

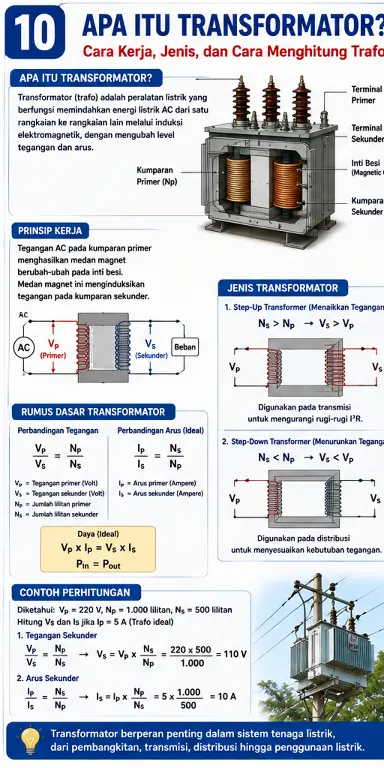

Apa Itu Transformator?

Transformator adalah peralatan listrik yang digunakan untuk memindahkan energi listrik dari satu rangkaian ke rangkaian lain melalui induksi elektromagnetik, umumnya dengan mengubah level tegangan dan arus pada sistem AC.

Transformator tidak bekerja seperti generator yang menghasilkan energi listrik dari energi mekanik.

Trafo bekerja dengan memindahkan energi melalui medan magnet yang berubah-ubah.

Secara sederhana, transformator memiliki beberapa bagian utama:

kumparan primer;
kumparan sekunder;
inti magnet;
isolasi;
terminal;
serta sistem pendinginan pada trafo tertentu.

Kumparan primer terhubung ke sumber, sedangkan kumparan sekunder terhubung ke beban.

Bagaimana Prinsip Kerja Transformator?

Ketika tegangan AC diberikan pada kumparan primer, arus AC menghasilkan medan magnet yang berubah-ubah pada inti transformator.

Medan magnet tersebut kemudian menginduksikan tegangan pada kumparan sekunder.

Proses ini disebut induksi elektromagnetik.

Karena menggunakan medan magnet yang berubah terhadap waktu, transformator konvensional pada sistem tenaga bekerja dengan sumber AC.

Inilah sebabnya transformator biasa tidak dapat digunakan secara normal dengan sumber DC yang konstan.

Mengapa Tegangan Bisa Naik atau Turun?

Hal tersebut ditentukan oleh perbandingan jumlah lilitan primer dan sekunder.

Rumus dasar transformator:

Vp / Vs = Np / Ns

Keterangan:

Vp = tegangan primer;
Vs = tegangan sekunder;
Np = jumlah lilitan primer;
Ns = jumlah lilitan sekunder.

Misalnya sebuah trafo memiliki:

Vp = 220 V

Np = 1.000 lilitan

Ns = 500 lilitan

Maka:

220 / Vs = 1.000 / 500

Sehingga:

Vs = 110 V

Trafo tersebut menurunkan tegangan dari 220 V menjadi sekitar 110 V secara ideal.

Trafo seperti ini disebut step-down transformer.

Apa Itu Step-Up dan Step-Down?

Transformator dapat digunakan untuk menaikkan atau menurunkan tegangan.

Step-Up Transformer

Trafo step-up memiliki jumlah lilitan sekunder lebih banyak daripada primer.

Ns > Np

Akibatnya tegangan sekunder lebih tinggi daripada tegangan primer.

Trafo jenis ini banyak digunakan pada sistem pembangkitan dan transmisi untuk menaikkan tegangan sebelum energi listrik dikirim melalui jaringan transmisi.

Step-Down Transformer

Trafo step-down memiliki:

Ns < Np

sehingga tegangan sekunder lebih rendah daripada tegangan primer.

Trafo distribusi yang menurunkan tegangan untuk digunakan konsumen merupakan contoh aplikasi step-down transformer.

Hubungan Tegangan dan Arus pada Trafo

Pada transformator ideal, daya masuk kira-kira sama dengan daya keluar:

Pin = Pout

atau:

Vp × Ip = Vs × Is

Dengan demikian, jika tegangan dinaikkan, arus idealnya akan turun untuk daya yang sama.

Misalnya:

Vp = 220 V

Ip = 5 A

maka daya ideal:

P = 220 × 5

P = 1.100 VA

Jika tegangan sekunder menjadi:

Vs = 110 V

maka arus sekunder ideal:

Is = 1.100 / 110

Is = 10 A

Jadi ketika tegangan turun setengahnya, arus secara ideal dapat meningkat dua kali lipat untuk daya yang sama.

Mengapa Tegangan Transmisi Dinaikkan?

Ini merupakan salah satu alasan penting penggunaan transformator dalam sistem tenaga listrik.

Rugi-rugi daya pada penghantar secara sederhana berkaitan dengan:

Ploss = I²R

Jika daya yang ditransmisikan tetap, menaikkan tegangan dapat menurunkan arus.

Ketika arus lebih kecil, rugi-rugi I²R pada penghantar juga dapat berkurang.

Karena itu sistem tenaga menggunakan transformator untuk menaikkan tegangan sebelum transmisi dan menurunkannya kembali sebelum digunakan konsumen.

Cara Menghitung Rasio Transformator

Misalnya sebuah trafo mempunyai:

Vp = 20.000 V

Vs = 400 V

Maka rasio transformasinya:

a = Vp / Vs

a = 20.000 / 400

a = 50

Artinya rasio tegangan primer terhadap sekunder adalah 50 : 1.

Jika diketahui jumlah lilitan sekunder 100 lilitan, maka secara ideal jumlah lilitan primer:

Np / 100 = 50

Sehingga:

Np = 5.000 lilitan

Apakah Trafo 100% Efisien?

Dalam kondisi ideal kita sering menggunakan asumsi:

Pin = Pout

Namun transformator nyata memiliki rugi-rugi.

Beberapa di antaranya:

rugi tembaga;
rugi inti;
rugi histeresis;
rugi arus eddy;
rugi akibat fluks bocor;
serta rugi pada sistem pendinginan dan komponen lainnya.

Karena itu efisiensi trafo nyata tidak benar-benar 100%.

Efisiensi dapat dinyatakan:

η = Pout / Pin × 100%

Misalnya daya input 10 kW dan daya output 9,5 kW:

η = 9,5 / 10 × 100%

η = 95%

Kesimpulan

Transformator merupakan peralatan penting yang bekerja berdasarkan induksi elektromagnetik untuk memindahkan energi listrik antara dua rangkaian dan mengubah level tegangan serta arus.

Konsep paling dasar yang harus dipahami adalah:

Vp / Vs = Np / Ns

dan pada kondisi ideal:

Vp × Ip ≈ Vs × Is

Transformator memiliki peranan besar mulai dari pembangkitan, transmisi, distribusi, hingga penggunaan listrik di industri dan rumah.

Bagi siswa Teknik Ketenagalistrikan, memahami transformator menjadi dasar untuk mempelajari sistem tenaga listrik, distribusi, proteksi, mesin listrik, dan perhitungan instalasi.
