Halo Sobat Teknik! Dalam instalasi listrik rumah atau gedung, kita pasti sudah tidak asing lagi dengan istilah fase, netral, dan grounding (arde). Ketiganya sama-sama menggunakan penghantar tembaga, tetapi dirancang untuk menjalankan fungsi yang sangat berbeda.

Sayangnya, di lapangan masih sering kita temukan anggapan keliru. Banyak yang berpikir bahwa kabel grounding bisa digunakan sebagai pengganti netral saat kabel putus. Ada juga yang berasumsi, "Grounding dan netral kan pada akhirnya sama-sama terhubung ke tanah, jadi boleh disatukan di stop kontak."

Padahal, menyatukan kabel Netral (N) dan Protective Earth (PE) secara sembarangan sangat berbahaya. Kesalahan ini bisa merusak sistem proteksi instalasi, memicu korsleting listrik, hingga meningkatkan risiko tersengat listrik yang fatal. Agar tidak salah kaprah, mari kita bedah tuntas perbedaannya!

Apa Itu Kabel Netral (N)?

Kabel netral adalah bagian dari rangkaian kerja arus normal dalam sistem listrik bolak-balik (AC). Pada instalasi listrik satu fasa di rumah, arus mengalir dari sumber tegangan (Fase/L), masuk ke peralatan elektronik (Beban), lalu kembali lagi ke sumber melalui kabel Netral (N).

Jadi, kabel netral merupakan jalur balik yang wajib ada agar peralatan listrik bisa menyala. Netral bukanlah sekadar "kabel yang tidak ada setrumnya". Dalam kondisi beban tidak seimbang atau ada masalah pada jaringan, konduktor netral tetap bisa memiliki tegangan yang membahayakan. Oleh karena itu, kabel ini harus diperlakukan sebagai bagian dari jalur kerja kelistrikan yang aktif.

Apa Itu Grounding atau Protective Earth (PE)?

Berbeda dengan netral, Protective Earth (PE) atau grounding adalah jalur proteksi (keselamatan). Fungsi utamanya adalah membuang arus bocor ke bumi ketika terjadi kegagalan isolasi pada peralatan.

Bayangkan sebuah mesin cuci dengan casing logam. Dalam kondisi normal, arus hanya mengalir melalui jalur Fase dan Netral. Namun, jika terjadi kerusakan kabel di dalam mesin dan arus fase menyentuh casing logam, casing tersebut akan bertegangan. Di sinilah grounding bekerja mengalirkan arus bocor tersebut ke tanah, sehingga pengguna tidak kesetrum saat menyentuh mesin cuci.

Perbedaan Utama Netral (N) dan Grounding (PE)

Untuk lebih mudah memahami perbedaan keduanya, Sobat Teknik bisa melihat tabel perbandingan fungsi konduktor di bawah ini:

Konduktor	Fungsi Utama	Membawa Arus Operasi Normal?
Fase (L)	Menyuplai energi dari sumber listrik	Ya
Netral (N)	Jalur balik rangkaian untuk menyelesaikan sirkuit	Ya
Grounding (PE)	Jalur proteksi dan pembuangan arus bocor	Tidak (Hanya saat terjadi gangguan)

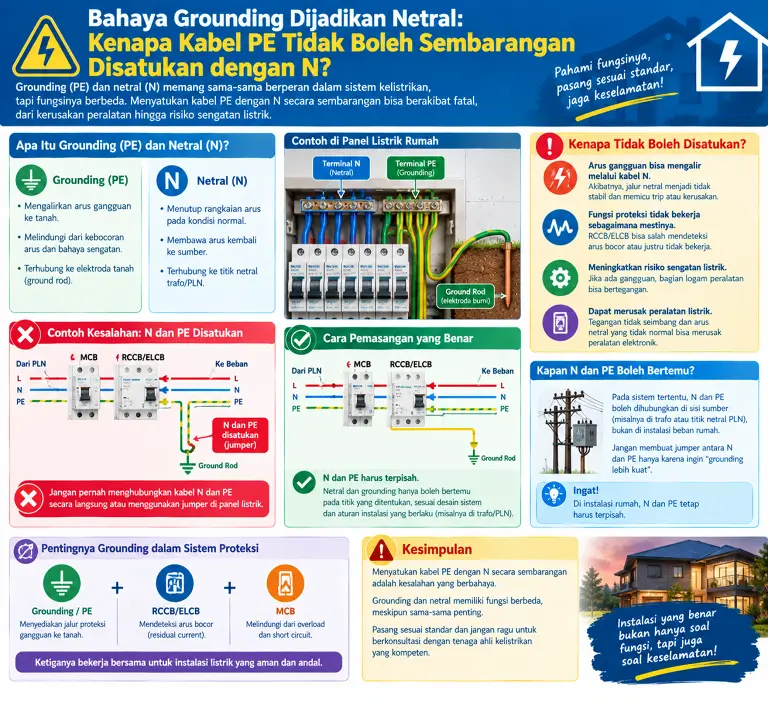

5 Bahaya Fatal Jika Grounding Dijadikan Netral

Menggunakan kabel PE sebagai jalur balik arus (pengganti netral) berarti memaksa jalur keselamatan menjadi jalur kerja. Berikut adalah efek domino yang akan terjadi:

1. Jalur Proteksi Membawa Arus Normal

Kabel PE dirancang murni untuk keselamatan. Jika dipaksa menjadi netral, arus dari beban elektronik rumah tangga akan terus-menerus mengalir melalui jalur grounding. Hal ini merusak seluruh konsep keselamatan instalasi listrik yang diatur dalam standar.

2. Bodi Logam Peralatan Menjadi "Nyala" (Bertegangan)

Jika instalasi grounding terhubung ke casing peralatan lalu PE tersebut difungsikan sebagai netral, casing alat elektronik Anda bisa memiliki perbedaan potensial tegangan. Akibatnya, menyentuh bodi kulkas atau PC bisa membuat Anda tersengat listrik.

3. RCD, ELCB, atau RCBO Sering Trip

Sering mengalami MCB turun terus atau ELCB tiba-tiba trip padahal tidak ada korsleting? Ini biasanya terjadi karena instalasi menggunakan perangkat proteksi Residual Current Device (RCD) atau RCBO. Alat ini bekerja dengan membandingkan arus masuk (Fase) dan arus keluar (Netral).

Jika grounding disatukan dengan netral, sebagian arus akan "kabur" melewati jalur ground, membuat RCD mendeteksi adanya kebocoran arus dan langsung memutus listrik seketika.

4. Menghilangkan Fungsi Proteksi Utama

Banyak teknisi abal-abal yang menganggap grounding adalah "kabel cadangan" jika kabel netral putus. Ini salah besar! Jika PE digunakan untuk operasi normal, saat benar-benar terjadi kebocoran arus pada casing, sistem gagal membedakan mana arus kerja dan mana arus gangguan. Perangkat proteksi Anda menjadi buta.

5. Risiko Kebakaran karena Overheat

Kabel dan sambungan grounding (terutama yang di-hubungkan ke batang ground rod elektroda bumi) tidak selalu didesain untuk menahan arus kerja continuous yang besar. Aliran arus konstan pada titik resistansi yang tidak pas dapat memicu panas berlebih dan berisiko kebakaran.

Aturan Sistem Earthing: Apakah N dan PE Sama Sekali Tidak Boleh Terhubung?

Secara teknis, kabel Netral (N) dan Grounding (PE) memang disatukan di titik sumber (misalnya di tiang trafo PLN atau di titik kWh meter prabayar). Sistem kelistrikan di Indonesia rata-rata merujuk pada Sistem Pembumian TN-C-S (menurut standar PUIL / Persyaratan Umum Instalasi Listrik).

Artinya, dari sumber PLN (gabungan Netral dan PE atau disebut PEN) masuk ke meteran rumah. Namun, setelah melewati meteran dan masuk ke Panel/MCB Box (berubah menjadi sistem TN-S), kabel Netral dan PE harus dipisah mutlak!

Kesimpulan keliru "Kalau di PLN disatukan, di stop kontak juga boleh" adalah penyederhanaan yang melanggar standar PUIL. Titik penyatuan (bonding) hanya boleh dilakukan berdasarkan desain engineering di hulu, bukan di hilir (seperti stop kontak atau sambungan plafon).

Kesalahan Umum di Lapangan yang Harus Dihindari

Sobat Teknik, hindari praktik-praktik instalasi ngawur berikut ini:

• Menggunakan terminal neutral bar dan PE bar di dalam panel secara bergantian atau menggabungkannya menjadi satu.

• Menyambung (men-jumper) pin netral ke pin grounding di dalam stop kontak dinding.

• Mengabaikan kode warna kabel instalasi modern sesuai standar PUIL (Biru khusus untuk Netral, dan Hijau-Kuning mutlak untuk Grounding/PE). Jangan asal pakai warna kabel!

Kesimpulan

Bagi Sobat Teknik dan masyarakat umum, ingat aturan emas ini: Netral adalah jalur kerja, sedangkan Grounding (PE) adalah jalur proteksi. Jangan pernah menukar atau menyatukan fungsinya di instalasi dalam rumah.

Jika Anda sering mengalami alat proteksi yang trip, bodi alat elektronik yang nyetrum, atau ingin mengevaluasi cara pasang arde yang benar, jangan mengambil jalan pintas dengan mengakalinya sendiri. Selalu verifikasi instalasi Anda menggunakan alat ukur yang sesuai.
