Halo Anak Teknik! Jika kamu perhatikan instalasi listrik rumah modern saat ini, penggunaan perangkat proteksi anti-kesetrum (yang sering disebut masyarakat awam sebagai ELCB) semakin masif ditemui. Salah satu merek yang sangat populer di pasaran dan sering digunakan oleh instalatir adalah Chint.

Namun, ada satu kesalahan fatal yang sering terjadi di lapangan: banyak orang membeli dan merakit panel hanya bermodalkan "katanya", tanpa membaca diagram wiring (pengawatan) dan memahami fungsi spesifik alat tersebut. Ingat, produk kelistrikan memiliki berbagai model, rating, jumlah pole, dan sensitivitas arus yang berbeda-beda. Memasang tanpa perhitungan sama saja dengan menaruh bom waktu di rumah sendiri.

Lalu, bagaimana sebenarnya konsep pemasangan ELCB/RCCB yang benar bersama MCB grup pada instalasi rumah? Mari kita bedah teknisnya!

Bukan Sekadar "ELCB": Pahami Beda MCB, RCCB, dan RCBO

Istilah ELCB (Earth Leakage Circuit Breaker) sering dipakai sembarangan untuk menyebut semua alat anti-kesetrum. Padahal, pada teknologi instalasi modern, perangkat yang digunakan untuk mendeteksi arus bocor (residual current) lebih tepat disebut RCCB, sementara alat yang menggabungkan fitur proteksi arus bocor dan arus lebih (overload) disebut RCBO.

Agar tidak salah beli atau salah pasang, pahami tabel perbandingan berikut:

Perangkat Proteksi	Fungsi Utama	Bahaya yang Dicegah
MCB (Miniature Circuit Breaker)	Proteksi Arus Lebih (Overload) & Hubung Singkat (Short Circuit).	Kabel meleleh, kebakaran akibat korsleting, atau kelebihan beban alat.
RCCB (Residual Current Circuit Breaker)	Proteksi Arus Bocor / Arus Sisa.	Manusia tersengat listrik (kesetrum) dan percikan api akibat kebocoran arus.
RCBO (Residual Current Circuit Breaker with Overcurrent Protection)	Gabungan MCB + RCCB. Melindungi dari Overload, Short Circuit, sekaligus Arus Bocor.	Kebakaran kabel sekaligus melindungi nyawa manusia dari sengatan listrik.

(Catatan: Prinsip dan fungsi ini berlaku universal untuk semua merek perangkat proteksi seperti Chint, Schneider, ABB, Domae, dan lainnya).

Mengapa RCCB Tetap Harus Dikombinasikan dengan MCB?

Jika panel rumahmu sudah dipasangi RCCB, apakah MCB grup bisa dibuang? Tentu saja tidak!

RCCB murni hanya bertugas mendeteksi residual current (arus yang masuk tidak sama dengan arus yang kembali). Alat ini tidak akan trip meskipun pemakaian listrikmu melebihi kapasitas kabel (overload) atau terjadi korsleting. Oleh karena itu, formasi wajib di dalam panel biasanya disusun seperti ini:

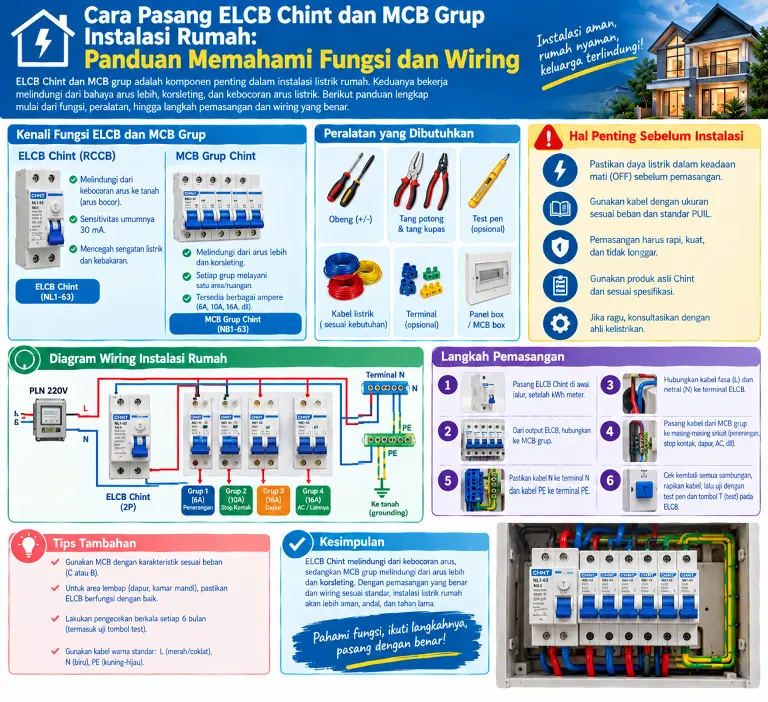

[IDE VISUAL: Infografis Single Line Diagram Panel Sederhana]

Sumber (KWH Meter PLN) ➔ Proteksi Utama (MCB Induk) ➔ RCCB ➔ MCB Grup (Grup Lampu, Grup Stop Kontak, Grup AC, dll) ➔ Beban Akhir.

MCB grup bertugas menjaga kabel dari kelebihan beban di masing-masing area, sedangkan RCCB berdiri sebagai garda depan pelindung nyawa manusia dari arus bocor.

Aturan Emas PUIL: Sensitivitas 30mA untuk Nyawa Manusia

Saat membeli RCCB Chint atau merek lainnya, jangan cuma melihat besaran Ampere-nya (In), tapi wajib melihat angka sensitivitas kebocoran arusnya.

Menurut standar kelistrikan, jika tujuan pemasangan RCCB adalah untuk proteksi tambahan terhadap sengatan listrik pada manusia, maka kamu wajib menggunakan perangkat dengan sensitivitas maksimum 30mA. Angka ini adalah batas aman arus listrik melewati jantung manusia sebelum berakibat fatal. Standar ini sangat diwajibkan, terutama untuk grup stop kontak dan sirkuit di area basah seperti kamar mandi, dapur, atau area mesin cuci.

Kesalahan Fatal: Sering Trip Karena Mencampur Netral dan Grounding (PE)

Ini adalah "penyakit" paling umum saat instalatir pemula memasang RCCB. RCCB mendeteksi arus bocor dengan membandingkan arus pada kabel Fasa (L) dan Netral (N). Aturan mainnya sangat kaku: Kabel Fasa dan Netral suatu grup beban HARUS melewati RCCB yang sama.

Jika kamu memasang RCCB, perhatikan dua larangan keras ini:

1. Dilarang Menggabung Netral Antar Grup: Jika panelmu menggunakan lebih dari satu RCCB/RCBO, kabel Netral dari Grup 1 tidak boleh dicampur dengan Netral Grup 2 di satu terminal busbar yang sama. Hal ini akan membuat arus kembali tidak seimbang dan alat mendeteksi seolah-olah ada kebocoran, lalu langsung trip!

2. Dilarang Menyatukan Netral (N) dan Ground (PE) Sembarangan: Setelah instalasi melewati RCCB, kabel Netral dan Ground tidak boleh disatukan (di-bonding) di stop kontak atau busbar sembarangan. Jika sebagian arus kembali malah lewat jalur Ground, RCCB akan langsung mendeteksinya sebagai kebocoran dan memutus aliran.

Grounding (PE) tetap mutlak diperlukan! Ingat, RCCB bukanlah pengganti kabel pembumian. Grounding bertugas membuang arus bocor ke bumi, sementara RCCB bertugas memutus aliran listrik dengan cepat saat kebocoran itu terjadi.

Apa yang Harus Dilakukan Jika RCCB/RCBO Sering Trip?

Jangan ambil jalan pintas dengan membongkar RCCB-nya atau menggantinya dengan rating yang lebih besar. Lakukan troubleshooting dengan cermat:

• Cek Kapan Trip-nya: Jika langsung trip saat MCB grup dinaikkan (tanpa ada beban menyala), hampir bisa dipastikan ada kesalahan instalasi kabel Netral dan Grounding yang tercampur, atau insulasi kabel di plafon terkelupas.

• Trip Saat Alat Dicolok: Jika panel hanya trip saat mesin cuci atau pemanas air dinyalakan, masalahnya ada pada alat tersebut (kemungkinan dinamo/pemanas bocor ke body), bukan pada RCCB-nya.

• Gunakan Tombol "TEST": RCCB/RCBO dilengkapi tombol "TEST". Tekan tombol ini sebulan sekali. Jika saat ditekan listrik langsung mati, berarti perangkat masih berfungsi normal. Jika ditekan tidak terjadi apa-apa, segera ganti perangkat tersebut!

Cerdas Memilih, Disiplin Memasang

Memasang panel instalasi rumah dengan ELCB/RCCB bukanlah sekadar menyambung kabel warna-warni agar listrik bisa menyala. Kamu sedang mendesain sistem keselamatan.

Jika tidak ingin repot mengatur kabel Netral satu per satu di bawah RCCB, atau ingin lokalisasi gangguan (agar kalau mesin cuci korslet, lampu rumah tidak ikut mati semua), kamu bisa mempertimbangkan penggunaan RCBO pada masing-masing grup secara individual. Meski lebih mahal, RCBO jauh lebih praktis dan memudahkan pencarian titik masalah.

Selalu periksa datasheet dan diagram terminal resmi pada bodi perangkat yang kamu beli. Pilihlah alat proteksi yang tepat sesuai desain instalasi, pastikan kabel grounding terpasang sempurna, dan selalu utamakan keselamatan kerja (K3) saat merakit!
