Halo, Sobat Teknik! Pernahkah kamu merasa "kesetrum" ringan alias nyetrum saat menyentuh bodi kulkas, mesin cuci, atau casing PC di rumah?

Sebagai anak teknik kita pasti tahu bahwa di sinilah perangkat proteksi bernama ELCB (Earth Leakage Circuit Breaker) alias "Anti Kontak" turun tangan menyelamatkan nyawa.

Tapi masalahnya di lapangan, banyak banget orang (bahkan teknisi sekalipun) yang cuma sekadar pasang ELCB mahal-mahal, tapi tidak pernah mengecek apakah alat tersebut masih berfungsi atau tidak. Padahal, ELCB yang kelihatan mulus dari luar belum tentu mau trip saat ada arus bocor.

Nah, buat kamu yang ingin mengedukasi keluarga di rumah atau klien di proyek, yuk kita bedah bareng kenapa pengujian ELCB itu wajib dan bagaimana cara aman melakukannya!

1. Back to Basic: ELCB, RCD, atau RCBO? Jangan Sampai Tertukar!

Sebelum masuk ke cara ngetesnya, mari kita refresh sedikit materi kuliah kelistrikan kita. Sobat Teknik pasti sering dengar istilah-istilah ini di pasaran. Biar nggak bingung, ini bedanya:

• MCB (Miniature Circuit Breaker): Cuma buat proteksi beban lebih (overload) dan korsleting (short circuit). Catat: MCB tidak mendeteksi orang kesetrum!

• ELCB / RCD (Residual Current Device): Nah, ini dia jagoannya untuk mendeteksi arus bocor. Kalau ada arus yang mampir ke tubuh manusia (tidak kembali ke netral), alat ini akan memutus sirkuit dalam hitungan milidetik.

• RCBO (Residual Current Circuit Breaker with Overcurrent Protection): Versi combo. Gabungan dari fungsi MCB dan ELCB dalam satu alat.

2. Punya ELCB Bukan Berarti Grounding Boleh Bolong!

Mitos sesat di lapangan: "Ah, udah pasang Anti Kontak kok, nggak usah ditarik kabel grounding/arde lagi lah." Ini fatal, Sobat Teknik!

Kabel grounding (PE) berfungsi memberi "jalan tol" agar arus bocor dari bodi logam langsung terbuang ke bumi. Sementara ELCB bertugas mendeteksi kebocoran itu dan mematikan listriknya. Keselamatan instalasi 100% bergantung pada kerja sama harmonis antara ELCB dan sistem grounding yang baik.

3. Kapan Harus Mencet Tombol 'TEST'? (Jangan Nunggu Kesetrum Dulu!)

Coba cek panel rumahmu. Tuas ELCB mungkin kelihatan normal. Tapi ingat, komponen mekanis di dalamnya bisa macet karena debu, lembap, usia pakai, atau efek lonjakan tegangan masa lalu.

Kapan kita wajib melakukan pengetesan? Standar keselamatan kelistrikan (termasuk rekomendasi pabrikan) sangat menyarankan kita menekan tombol TEST minimal 1 bulan sekali, atau maksimal 6 bulan sekali.

Selain itu, wajib hukumnya melakukan tes jika:

• Rumah baru saja kena banjir atau bocor parah.

• Habis terjadi korsleting besar.

• Kamu baru pindah atau beli rumah bekas (wajib inspeksi!).

4. SOP Pengujian ELCB yang Aman untuk Skala Rumahan

Fitur tombol TEST (biasanya berlogo "T" atau tulisan "TEST") dirancang untuk menciptakan arus bocor simulasi (diferensial buatan) di dalam perangkat.

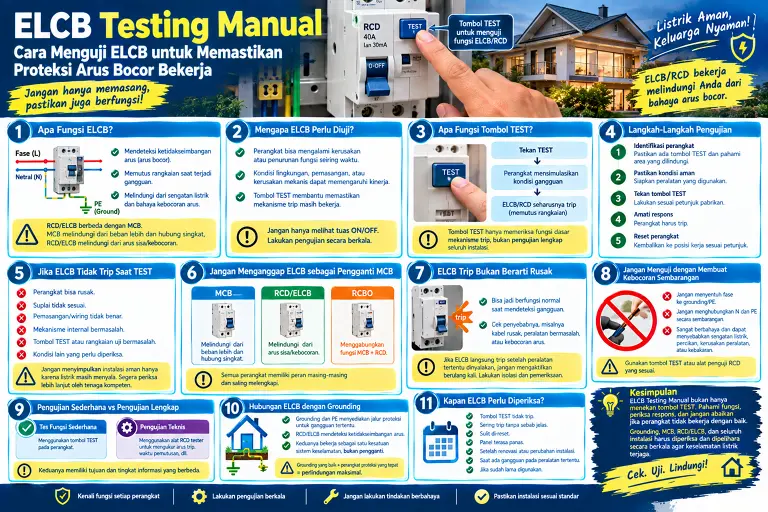

(Catatan Editor: [Placeholder Visual 2 - Infografis 3 Langkah Mudah Tes ELCB: Matikan PC -> Tekan TEST -> Reset Tuas])

Berikut cara ngetesnya tanpa bikin panik seisi rumah:

1. Amankan Beban Sensitif: Karena listrik akan trip (mati), pastikan PC, Smart TV, atau alat elektronik yang sensitif sudah di-shut down/dicabut dulu.

2. Pencet Tombol TEST: Buka box panel, cari ELCB, lalu tekan tombol TEST. Jangan sentuh baut atau kabel telanjang ya!

3. Lihat Reaksinya: Kalau alatnya sehat, tuas akan langsung "jeglek" (turun) memutus listrik seketika.

4. Reset Kembali: Naikkan lagi tuas ke posisi ON. Listrik rumah akan menyala normal.

🚨 WARNING DARI ANAK TEKNIK! (JANGAN DITIRU) 🚨 Jangan pernah sok ide menguji ELCB dengan sengaja mengkonsletkan kabel fase ke bodi logam, lantai basah, atau kabel grounding secara manual pakai obeng/kabel sisa! Praktik ini sangat berbahaya, bisa memicu arc flash (ledakan api), merusak instalasi, hingga memicu kebakaran. Gunakan fitur tombol TEST bawaan, titik.

5. Troubleshooting: Kalau ELCB Rewel, Harus Gimana?

Sebagai anak teknik, kamu bakal jadi tempat bertanya orang rumah kalau listrik bermasalah. Ini dua skenario utamanya:

• Skenario A: Ditekan TEST, Tapi Listrik Nggak Mati (Gagal Trip)

  • Analisis: Ini bahaya! Artinya sensor/mekanis di dalam ELCB sudah rusak, atau jalur wiring-nya terbalik. Segera ganti unit ELCB tersebut.

• Skenario B: Sering Trip Sendiri Tiba-tiba

  • Analisis: Jangan buru-buru menuduh ELCB-nya rusak, apalagi sampai tuasnya di-lakban biar nggak turun! Kalau dia trip, berarti dia sedang bekerja mengamankan nyawa. Cari "pelakunya". Biasanya ada insulasi kabel instalasi yang mengelupas dimakan tikus, pompa air yang lembap, atau water heater yang mulai bocor. Lakukan troubleshooting dengan melepas colokan alat elektronik satu per satu.

6. Tombol TEST vs RCD Tester Profesional

Satu hal yang perlu diingat: tombol TEST hanya membuktikan bahwa "tuas mekanik dan sensor dasarnya masih bisa trip". Tapi, tombol ini tidak mengukur seberapa cepat (waktu respons) ELCB tersebut memutus arus listrik.

Kalau kamu sedang commissioning proyek pabrik, rumah sakit, atau merenovasi instalasi komersial, kamu wajib menggunakan RCD Tester / Earth Tester profesional. Alat ini akan menyuntikkan arus bocor presisi untuk melihat apakah ELCB memutus aliran listrik sesuai standar (misal: di bawah 30mA dalam waktu kurang dari 300 ms).

Kesimpulan

Perangkat proteksi di panel listrik itu bukan sekadar formalitas biar rumah bisa dialiri listrik. Alat tersebut adalah nyawa pertahanan terakhir kita.

Yuk, Sobat Teknik, jadikan artikel ini sebagai pengingat. Sempatkan waktu 1 menit weekend ini untuk buka panel dan pencet tombol TEST ELCB di rumahmu!
