Pernahkah listrik di rumah tiba-tiba jeglek saat Anda menyalakan AC dan mesin cuci secara bersamaan? Bagi orang awam, solusi instan yang sering terpikirkan biasanya, "Ganti saja MCB-nya ke Ampere yang lebih besar biar nggak sering turun!"

Padahal, buat kita anak teknik, langkah tersebut adalah red flag besar. Mengganti MCB tanpa memperhitungkan kapasitas kabel sama saja dengan mengundang risiko kebakaran.

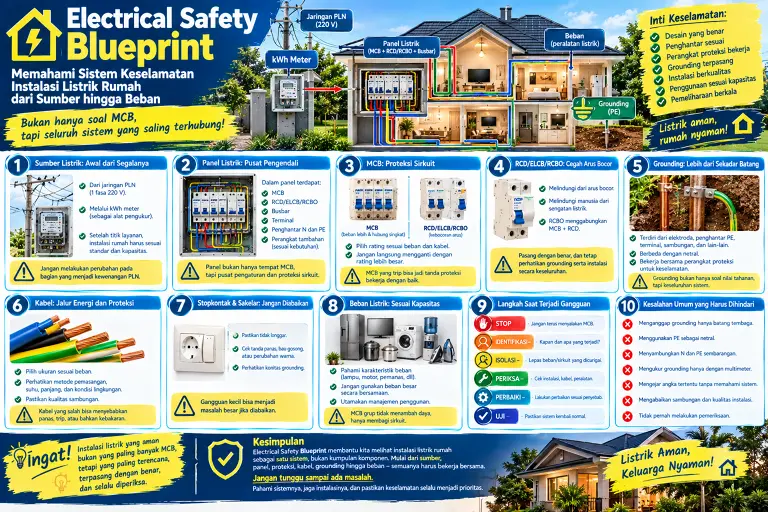

Keselamatan instalasi listrik rumah tidak bergantung pada satu komponen saja. Instalasi yang aman harus dipandang sebagai sebuah ekosistem, mulai dari sumber listrik, panel, kabel, hingga sistem grounding. Inilah yang kita sebut sebagai Electrical Safety Blueprint—sebuah pola pikir (mindset) engineer dalam memahami peran setiap komponen untuk menjaga keselamatan manusia, peralatan, dan bangunan.

Mari kita bedah anatomi keselamatan listrik rumah yang wajib Sobat Teknik ketahui (dan edukasikan ke orang-orang terdekat)!

Keselamatan Dimulai dari Sumber Listrik

Energi listrik dari PLN melewati jaringan distribusi dan meteran (kWh meter) sebelum masuk ke rumah. Sebagai pelanggan, batas wewenang kita dimulai setelah kWh meter.

Jangan pernah mengotak-atik atau memanipulasi instalasi sebelum meteran, karena selain berbahaya, itu adalah pelanggaran hukum. Setelah melewati titik pelayanan, barulah instalasi rumah harus dirancang sesuai kaidah teknik: memperhitungkan kemampuan kabel, beban, dan environment. Kesalahan desain di titik ini akan merembet ke seluruh sistem di bagian hilir.

Panel Listrik Bukan Sekadar "Rumah" MCB

Banyak yang mengira boks panel (Consumer Unit) cuma tempat nongkrongnya MCB. Faktanya, panel adalah pusat komando perlindungan sirkuit. Di dalamnya terdapat berbagai perangkat yang saling mendukung:

• MCB (Miniature Circuit Breaker): Pemutus arus saat beban lebih atau korsleting.

• ELCB / RCD: Sensor pelindung dari arus bocor (anti-kesetrum).

• RCBO: Gabungan fungsi MCB dan ELCB dalam satu alat.

• Busbar: Pelat tembaga untuk membagi arus dengan aman dan rapi.

• Terminal PE & Netral: Titik kumpul kabel grounding (Protective Earth) dan netral.

Panel yang baik harus dibagi per sirkuit (grup). Misalnya, sirkuit lampu dipisah dari stopkontak dapur. Tujuannya? Kalau ada korsleting di rice cooker, lampu rumah tidak ikut padam, dan perbaikan (troubleshooting) jadi lebih cepat.

MCB Sering Trip Berarti MCB Rusak

Ini adalah miskonsepsi paling berbahaya di masyarakat. MCB bekerja berdasarkan arus yang melewatinya. Jika MCB sering trip (jeglek), itu bukan berarti MCB-nya jelek atau harus diganti ke Ampere yang lebih besar (misal dari 6A di- upgrade paksa ke 10A).

MCB yang trip justru menandakan bahwa sistem proteksi sedang bekerja dengan baik menyelamatkan instalasi Anda dari bahaya overload (beban lebih) atau short circuit (hubung singkat). Solusinya bukan membesarkan MCB, tapi mencari tahu apa penyebab beban berlebih tersebut.

Beda MCB dan ELCB

Sebagai anak teknik, kita wajib tahu bedanya.

• MCB bertugas melindungi kabel dan peralatan listrik dari kepanasan akibat arus berlebih.

• RCD/ELCB bertugas melindungi manusia dari risiko tersengat listrik (kesetrum) akibat adanya arus bocor ke bodi peralatan.

Untuk keamanan maksimal, panel listrik rumah idealnya dilengkapi RCBO (gabungan MCB + ELCB) agar proteksi alat dan nyawa manusia bisa terjamin sekaligus.

Grounding Bukan Sekadar Kabel Tambahan

Sistem pembumian (grounding / PE) sering disepelekan, bahkan dibiarkan kosong tanpa disambung ke tanah. Grounding bukan sekadar menancapkan besi sembarangan ke tanah, tapi sebuah sistem utuh dari elektroda bumi, kabel PE hijau-kuning, hingga tersambung ke pelat bodi peralatan elektronik.

Catatan penting: Fungsi grounding (untuk keselamatan pembuangan arus bocor) berbeda dengan Netral (jalur arus balik sistem kerja normal). Jangan pernah menggabungkan kabel PE dan Netral di stopkontak!

Kabel adalah Jalan Tol Energi (Perhatikan Sambungan!)

Pemilihan kabel bukan cuma soal "yang penting bisa nyala". Harus dihitung KHA (Kemampuan Hantar Arus)-nya. Selain ukuran penampang kabel (mm²), kualitas sambungan adalah kunci.

Sambungan yang kendur akan memicu resistansi tinggi. Arus yang melewati resistansi tinggi akan menghasilkan panas terpusat (hotspot). Lama-kelamaan, isolasi kabel akan meleleh dan memicu percikan api. Selalu gunakan terminal blok atau wire nut yang standar, hindari sambungan pluntir asal-asalan yang sekadar dililit isolasi hitam.

Jangan Abaikan Tanda Bahaya di Stopkontak

Masalah kelistrikan tidak selalu bersumber dari panel. Segera lakukan pengecekan jika Anda menemukan tanda-tanda berikut di area sakelar atau stopkontak:

• Tercium bau sangit atau plastik terbakar.

• Bodi stopkontak terasa hangat atau panas saat diraba.

• Warna stopkontak menguning atau gosong.

• Terdengar suara mendesis (arcing) atau berkresek.

• Steker (colokan) terasa sangat longgar saat dimasukkan.

Tambah Grup MCB ≠ Tambah Daya Listrik PLN

Banyak yang salah kaprah mengira dengan memecah MCB menjadi banyak grup, daya rumah otomatis bertambah. Jika daya berlangganan rumah Anda 1.300 VA, membaginya jadi 5 grup instalasi tidak akan mengubah total daya dari sumber PLN. Jika air conditioner (AC), pompa air, setrika, dan microwave dinyalakan bersamaan dan melebihi batas 1.300 VA, MCB utama PLN di depan akan tetap trip.

Eksekusi SOP Penanganan Gangguan (Formula 6 Langkah)

Sebagai engineer atau teknisi, kita butuh alur kerja (blueprint) yang terstruktur saat menghadapi kelistrikan bermasalah. Terapkan pola 6 Langkah Aman ini:

1. STOP: Jangan paksa menaikkan tuas MCB berulang kali jika terus trip.

2. IDENTIFIKASI: Kapan jatuhnya? Alat apa yang baru saja dinyalakan?

3. ISOLASI: Cabut/pisahkan peralatan yang dicurigai jadi biang kerok dari stopkontak.

4. PERIKSA: Cek kondisi fisik steker, kabel, hingga bau gosong di area sekitar.

5. PERBAIKI: Ganti komponen yang rusak (kabel terkelupas/stopkontak gosong).

6. UJI: Nyalakan kembali MCB dan pastikan sistem berjalan normal tanpa ada suhu panas tidak wajar.

Kesimpulan

Memahami Electrical Safety Blueprint berarti kita melihat listrik rumah bukan sebagai susunan material mati, melainkan sebagai sebuah sistem proteksi yang aktif berkesinambungan. Keselamatan listrik lahir dari desain yang benar, ukuran komponen yang presisi, dan eksekusi instalasi yang sesuai standar PUIL (Persyaratan Umum Instalasi Listrik).

Coba periksa kembali panel dan instalasi listrik di rumah Anda. Apakah MCB sudah sesuai kapasitas kabel? Apakah ELCB sudah terpasang? Jika instalasi listrik Anda sudah berumur lebih dari 10-15 tahun, sangat disarankan untuk melakukan pengecekan ulang menggunakan jasa teknisi bersertifikat (memiliki NIDI/SLO).
