Pernahkah kamu tersengat listrik ringan (nyetrum) saat memegang bodi kulkas atau casing PC? Padahal, instalasi listrik di rumahmu katanya sudah dilengkapi dengan grounding atau pembumian. Kok bisa?

Banyak orang masih terjebak pada pemahaman yang terlalu sederhana. Ada yang menganggap grounding sudah pasti aman asalkan ada batang tembaga yang ditanam ke tanah. Ada juga yang merasa kualitas grounding otomatis bagus kalau angka tahanannya sudah menyentuh nilai tertentu.

Padahal, bagi kita anak teknik, grounding adalah sebuah sistem, bukan sekadar sebatang logam.

Artikel ini akan membongkar tuntas miskonsepsi seputar instalasi grounding rumah dan bagaimana cara mengevaluasinya dengan benar. Yuk, simak, Sobat Teknik!

🚨 DISCLAIMER KESELAMATAN: Listrik bukan untuk coba-coba! Jika kamu bukan tenaga ahli atau teknisi listrik bersertifikat, batasi pengecekan hanya pada Tahap 1 (Inspeksi Visual). Untuk pengukuran tegangan, modifikasi kabel, atau pembongkaran panel, serahkan pada teknisi yang kompeten.

Apa Sebenarnya Tujuan Grounding? (Bukan Sekadar "Buang Listrik")

Sebelum ngomongin pengujian, kita samakan frekuensi dulu. Kenapa grounding itu wajib ada?

Tujuan utama sistem pembumian adalah keselamatan. Sistem ini berfungsi sebagai jalur penghantar proteksi. Jika terjadi kegagalan isolasi (misalnya ada kabel terkelupas dan menyentuh bodi logam mesin cuci), arus bocor tersebut akan dialirkan dengan cepat dan aman ke bumi.

Sistem ini didesain untuk bekerja sama dengan perangkat proteksi lain (seperti MCB atau ELCB/RCBO) agar segera memutus arus saat kondisi berbahaya terjadi. Jadi, grounding bukan sekadar "biar listrik ngalir ke tanah", melainkan strategi pengendalian gangguan yang terencana.

[Usulan Visual: Masukkan infografis sederhana perbedaan arus normal vs arus saat terjadi kebocoran pada peralatan rumah tangga]

Awas Tertukar: Kabel Grounding (PE) Itu Beda dengan Netral (N)!

Salah satu kesalahan paling fatal di lapangan adalah menyamakan kabel Netral dan Grounding. Sobat Teknik wajib tahu perbedaannya:

• Netral (N): Bagian dari rangkaian kerja sistem listrik. Arus beban dalam kondisi normal akan mengalir kembali lewat kabel netral.

• Kabel Grounding / Protective Earth (PE): Jalur proteksi. Dalam kondisi normal, kabel PE tidak boleh dialiri arus kerja. Arus baru akan lewat sini jika terjadi gangguan/kebocoran.

Kesalahan Fatal: Jangan pernah menggunakan kabel PE sebagai pengganti netral, apalagi menyambung (menjumper) PE dan N secara sembarangan di dalam stopkontak. Ini bisa merusak sistem proteksi instalasi dan memicu bahaya kebakaran atau tersetrum!

💡 KAMUS MINI ANAK TEKNIK:

• PE (Protective Earth): Kabel khusus proteksi (biasanya standar warna hijau-kuning).

• ELCB / RCBO: Earth Leakage Circuit Breaker / Residual Current Breaker with Overcurrent. Perangkat pelindung ekstra di panel listrik yang langsung "jeglek" jika mendeteksi ada arus bocor ke bodi manusia atau ke tanah.

3 Mitos Grounding yang Sering Bikin Salah Kaprah

1. "Mengecek Grounding Cukup Pakai Multimeter"

Fakta: Multimeter memang alat sakti, tapi bukan alat utama untuk mengukur tahanan elektroda pembumian. Mengukur tegangan antara fase dan grounding pakai multimeter hanya menunjukkan ada/tidaknya beda potensial, tapi tidak membuktikan kualitas tahanan pembumian. Pengukuran yang valid membutuhkan alat khusus bernama Earth Resistance Tester (menggunakan metode seperti fall-of-potential dengan elektroda bantu).

2. "Tahanan Grounding Harus Selalu 1 Ohm"

Fakta: Angka 1 Ohm sering jadi patokan buta. Padahal, syarat teknis pembumian bergantung pada desain sistem, sensitivitas perangkat proteksi (seperti ELCB), dan regulasi (PUIL). Jangan memodifikasi sistem gila-gilaan hanya demi mengejar angka tertentu tanpa melihat gambaran besar instalasinya.

3. "Grounding Aman Asal Paku Tembaganya Bagus"

Fakta: Punya elektroda (ground rod) kualitas nomor satu tidak ada gunanya jika kabel PE-nya putus di tengah jalan, sambungan terminal di panel berkarat, atau stopkontak di dinding ternyata tidak disambung ke kabel ground.

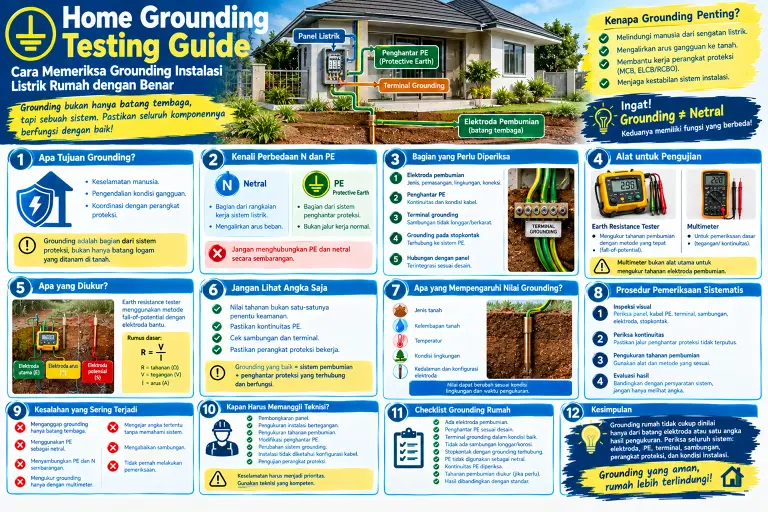

Tahapan Sistematis Memeriksa Grounding Rumah

Lalu, bagaimana cara mengevaluasi grounding yang benar? Pemeriksaan tidak boleh hanya fokus di satu titik (tanah), melainkan harus melihat keseluruhan jalur.

Tahap 1: Inspeksi Visual (Bisa Dilakukan Pemilik Rumah) Cek kondisi fisik instalasimu tanpa membongkar bagian bertegangan:

• Apakah stopkontak di rumah memiliki plat grounding (di bagian atas/bawah lubang)?

• Apakah ada tanda kabel putus, korosi (karat), atau sambungan longgar di terminal panel yang terlihat?

Tahap 2: Cek Kontinuitas (Oleh Teknisi) Memastikan kabel kuning-hijau (PE) benar-benar tersambung dari ujung stopkontak, ke panel, hingga ke elektroda tanah tanpa terputus.

Tahap 3: Pengukuran Tahanan Pembumian (Oleh Teknisi) Menggunakan Earth Resistance Tester. Pengukuran ini sangat dipengaruhi oleh kondisi tanah (kelembapan, suhu, jenis tanah). Karena itu, nilai grounding di musim hujan bisa berbeda dengan musim kemarau.

Tahap 4: Evaluasi Menyeluruh Jangan cuma lihat angka hasil ukur (besar/kecil). Teknisi harus mengevaluasi: Apakah angka tersebut memenuhi syarat ELCB/MCB yang terpasang? Apakah seluruh bodi logam perangkat sudah terhubung ke grounding?

[Usulan Visual: Desain kotak "Checklist" bergaya cut-out/bisa di-screenshot pembaca]

Checklist Cepat Grounding Rumah Aman

• Ada batang elektroda pembumian yang tertanam di tanah.

• Kabel PE (kuning-hijau) ditarik ke seluruh stopkontak, tidak hanya berpusat di panel.

• Terminal grounding di stopkontak terhubung dengan kencang, tidak longgar/berkarat.

• Kabel PE tidak dipakai sebagai kabel Netral (N).

• Ada perangkat proteksi arus bocor (ELCB/RCBO) di panel utama yang berfungsi baik (bisa ditest dengan menekan tombol "T" atau Test pada perangkat).

Kesimpulan

Bagi Sobat Teknik, grounding listrik rumah nggak cukup dinilai hanya dari keberadaan paku tembaga atau angka ukur yang dipaksakan. Sistem pembumian yang aman adalah perpaduan dari elektroda yang tepat + jalur kabel PE yang kontinyu + sambungan yang solid + koordinasi dengan ELCB/MCB.

Jika kamu atau klienmu sering kesetrum bodi kulkas, jangan buru-buru sekadar nambah batang tembaga ke tanah. Cek keseluruhan sistemnya. Karena di dunia kelistrikan, satu komponen yang terlihat bagus belum tentu menandakan seluruh sistem sudah aman dari bahaya!

.
