Ketika membahas instalasi listrik rumah, istilah grounding atau pembumian hampir selalu muncul. Banyak orang sudah tahu bahwa grounding penting untuk keselamatan, tetapi pemahaman di lapangan sering kali masih bercampur dengan berbagai mitos keliru.

Ada yang mengatakan: "Grounding yang bagus harus 1 ohm." Ada juga yang beranggapan: "Kalau listrik bocor, grounding akan membuang semua listrik ke tanah."

Apakah semua pernyataan tersebut benar? Jawabannya: tidak sesederhana itu.

Grounding merupakan bagian dari sistem proteksi listrik yang harus dirancang secara menyeluruh. Kualitasnya tidak hanya ditentukan oleh satu angka tahanan tanah, melainkan ekosistem instalasinya. Mari kita bongkar satu per satu mitos yang paling sering beredar.

Mitos Dasar & Konsep Grounding

1. Mitos: Grounding Hanya Batang Tembaga yang Ditancapkan ke Tanah

Fakta: Grounding adalah sebuah sistem yang komprehensif, bukan sekadar batang logam.

Elektroda pembumian (batang tembaga/galvanis) memang bagian penting. Namun, sistem pembumian secara keseluruhan melibatkan konduktor pembumian, konduktor proteksi (kabel PE), terminal/bar pembumian, sistem bonding, hingga perangkat proteksinya. Melihat grounding hanya sebagai "batang tembaga plus tanah" adalah penyederhanaan yang mengabaikan aspek perlindungan instalasi secara utuh.

2. Mitos: Grounding Berfungsi Membuang Semua Listrik ke Tanah

Fakta: Secara teknis, kalimat ini kurang tepat.

Dalam kondisi gangguan (misalnya kabel terkelupas menyentuh casing kulkas), sistem grounding berfungsi menyediakan jalur arus gangguan yang aman. Tujuannya adalah membiarkan arus tersebut mengalir kembali ke sumber sehingga perangkat proteksi (seperti MCB atau RCBO) dapat mendeteksi lonjakan arus tersebut dan memutus aliran listrik (trip). Jadi, sistem ini lebih berfungsi sebagai jalur pemicu proteksi, bukan sekadar "tempat sampah" pembuangan listrik.

Mitos Seputar Instalasi dan Material

3. Mitos: Semakin Banyak Ground Rod, Pasti Semakin Aman

Fakta: Menambah elektroda pembumian memang dapat membantu menurunkan impedansi (hambatan listrik pada rangkaian arus bolak-balik). Namun, bukan berarti 10 batang otomatis jauh lebih aman daripada 1 batang.

Jarak pemasangan sangat berpengaruh. Jika beberapa elektroda dipasang terlalu berdekatan, pengaruhnya terhadap penurunan tahanan total tidak akan optimal. Pemasangan grounding yang baik berbasis pada perhitungan spesifikasi tanah, bukan asal memperbanyak batang.

4. Mitos: Tanah Basah Selalu Membuat Grounding Bagus

Fakta: Tanah yang lembap memang cenderung memiliki resistivitas (tahanan jenis tanah) yang lebih rendah dibandingkan tanah kering. Namun, kualitas tanah sangat kompleks. Nilai resistivitas juga dipengaruhi oleh jenis tanah, kandungan mineral, suhu, dan struktur lapisan tanah. Desain pemasangan grounding tetap harus menyesuaikan dengan karakteristik tanah setempat.

5. Mitos: Kabel Grounding Boleh Sembarangan Ukurannya

Fakta: Sangat tidak disarankan. Ukuran konduktor pembumian harus mengikuti standar desain yang memperhitungkan besaran arus gangguan, durasi gangguan, dan ukuran kabel fase. Menggunakan prinsip "yang penting ukurannya lebih besar dari kabel fase" terlalu menyederhanakan masalah dan tidak bisa dijadikan aturan universal.

6. Mitos: Semua Peralatan Harus Memiliki Ground Rod Sendiri

Fakta: Dalam sebuah instalasi rumah, sistem pembumian dapat dirancang secara terpusat. Peralatan bisa dihubungkan ke satu sistem protective earth (PE) dan terminal pembumian utama yang terkoordinasi. Menancapkan elektroda terpisah untuk tiap alat rumah tangga tanpa sistem bonding yang baik justru berisiko menciptakan beda potensial yang membahayakan.

Mitos Pengukuran & Standar Nilai

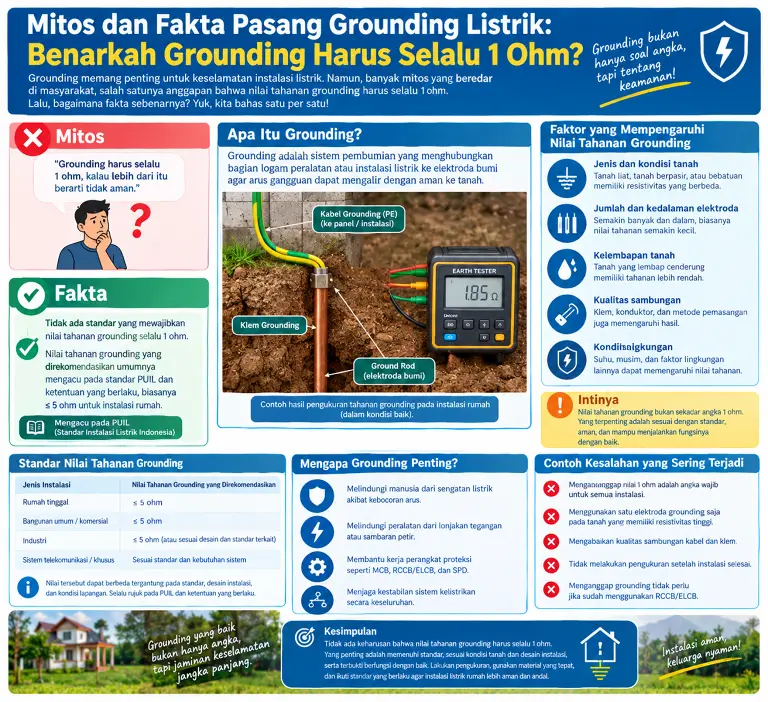

7. Mitos: Grounding Harus Selalu 1 Ohm

Fakta: Ini adalah salah satu mitos terpopuler. Angka "di bawah 1 ohm" memang ideal dan sering jadi target lapangan. Namun, ini bukan angka mutlak universal.

Persyaratan tahanan pembumian bergantung pada jenis sistem instalasi (TN, TT, atau IT), tegangan sistem, sensitivitas perangkat proteksi, dan standar regulasi yang dipakai (misalnya PUIL di Indonesia). Sistem yang memiliki tahanan 3 ohm atau 5 ohm bisa jadi sudah sangat aman dan sesuai standar apabila didukung oleh perangkat RCBO/RCD yang tepat.

8. Mitos: Cukup Mengukur Grounding Sekali Saat Pasang

Fakta: Nilai tahanan tanah bersifat dinamis. Perubahan musim (kemarau/penghujan), korosi pada elektroda, sambungan yang melonggar, atau perubahan struktur tanah dapat menaikkan nilai tahanan seiring waktu. Oleh karena itu, pengujian berkala menggunakan Earth Resistance Tester oleh tenaga ahli sangat direkomendasikan.

Mitos Proteksi Terpadu & Keselamatan

9. Mitos: MCB Sudah Cukup, Jadi Tidak Perlu Grounding

Fakta: MCB (Miniature Circuit Breaker) dan grounding memiliki peran yang berbeda. MCB melindungi instalasi dari beban lebih (overload) dan korsleting (short circuit). Sementara itu, grounding dan kabel PE melindungi manusia dari bahaya tegangan sentuh jika terjadi kebocoran arus pada body peralatan. Keduanya tidak bisa saling menggantikan.

10. Mitos: Grounding Bisa Digunakan Sebagai Pengganti Netral

Fakta: Kesalahan ini sangat fatal dan berbahaya.

• Netral (N): Merupakan bagian dari rangkaian kerja normal yang mengalirkan arus balik dari beban kelistrikan.

• Ground/Protective Earth (PE): Merupakan jalur darurat untuk memproteksi arus bocor saat terjadi gangguan.

Menggabungkan atau menggunakan PE sebagai N sembarangan akan membuat instalasi proteksi gagal bekerja dan membuat body logam peralatan berpotensi nyetrum.

11. Mitos: Grounding Bagus Jamin 100% Tidak Kesetrum

Fakta: Grounding adalah sistem perlindungan, bukan jaminan kebal setrum. Keselamatan listrik adalah kombinasi isolasi kabel yang baik, jalur grounding yang tepat, serta kehadiran proteksi aktif.

Di sinilah grounding harus dikombinasikan dengan RCBO atau RCD. Alat ini berfungsi mendeteksi residual current (arus sisa atau bocor) yang sangat kecil dan langsung memutus arus dalam hitungan milidetik sebelum berakibat fatal pada manusia.

Baca Juga : Apa bedanya MCB, ELCB, dan RCBO

Implementasi: Grounding Rumah vs Industri

Sistem pembumian antara rumah tinggal dan fasilitas industri memiliki kompleksitas yang jauh berbeda. Di industri, grounding harus melayani motor besar, trafo, sistem instrumen yang sensitif terhadap noise, hingga proteksi petir dalam jaringan yang rumit. Hal ini menegaskan bahwa tidak ada satu rumus ukur baku yang bisa dipakai merata untuk semua skala kelistrikan.

6 Parameter Menilai Sistem Grounding yang Baik

Bagaimana cara memastikan grounding rumah Anda berfungsi optimal? Tidak cukup hanya melihat kabel yang sudah ditanam ke tanah. Perhatikan 6 poin evaluasi berikut:

1. Kondisi Elektroda: Pastikan material batang pembumian sesuai spesifikasi standar dan tidak mengalami korosi parah.

2. Kekuatan Sambungan: Terminal dan titik sambungan kabel ke elektroda harus kencang dan tidak berkarat.

3. Spesifikasi Konduktor: Ukuran dan jenis kabel konduktor (kabel PE kuning-hijau) harus proporsional sesuai standar.

4. Jalur Proteksi (PE): Pastikan kabel grounding benar-benar terhubung ke terminal stop kontak dan terhubung utuh ke bodi logam perangkat bertenaga besar (kulkas, mesin cuci, water heater).

5. Hasil Pengukuran: Diukur menggunakan alat ukur khusus (Earth Tester), bukan hanya ditebak atau dites asal-asalan dengan lampu pijar.

6. Koordinasi Proteksi: Sistem pembumian harus terintegrasi dan bisa memicu MCB atau RCBO/RCD bekerja saat terjadi simulasi kebocoran arus.

Kesimpulan

Grounding listrik bukan sekadar menancapkan batang logam ke tanah. Ia adalah bagian dari ekosistem proteksi kelistrikan yang harus dirancang bersama perangkat keselamatan lain, mematuhi standar instalasi, dan mempertimbangkan kondisi lingkungan setempat.

Ingat, kabel Pelindung (PE) bukanlah Netral, dan grounding tidak bisa berdiri sendiri tanpa dukungan perlindungan aktif seperti RCBO. Karena dalam urusan kelistrikan, "sudah ditanam ke tanah" belum tentu menjamin "sudah aman".
