Halo, Sobat Teknik! Dalam dunia instalasi listrik atau Mechanical, Electrical, and Plumbing (MEP), grounding (pembumian) sering kali dianaktirikan. Banyak yang menganggap grounding itu sekadar "komponen tambahan" berupa batang logam yang ditancapkan ke tanah, atau mengira sistem ini cuma wajib buat gedung bertingkat dan pabrik industri.

Padahal, grounding adalah garis pertahanan terakhir dalam sistem keselamatan kelistrikan. Sistem pembumian yang dirancang dengan benar bertugas menyediakan jalur arus gangguan, meminimalkan tegangan sentuh berbahaya, dan memastikan perangkat proteksi seperti MCB, RCD, atau RCBO bisa trip pada waktunya.

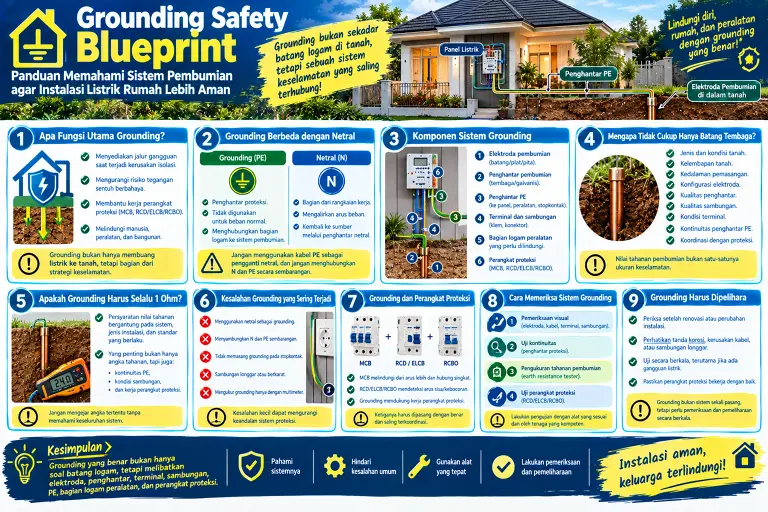

Di artikel ini, kita akan bedah tuntas konsep Grounding Safety Blueprint—memahami instalasi pembumian sebagai sebuah ekosistem keselamatan utuh yang saling terhubung, lengkap dengan standar kelistrikan yang berlaku. Mari kita mulai!

1. Apa Fungsi Utama Grounding pada Instalasi Listrik?

Secara sederhana, grounding berfungsi menghubungkan bagian konduktif (logam) dari instalasi peralatan listrik ke bumi melalui sistem penghantar dan elektroda pembumian.

Dalam kondisi normal, casing logam pada kulkas, mesin cuci, atau pompa air seharusnya tidak beraliran listrik. Namun, apa yang terjadi jika insulasi kabel di dalam alat tersebut terkelupas dan menyentuh casing? Jika tidak ada grounding, orang yang menyentuh casing tersebut akan langsung tersengat listrik (menjadi jalur grounding dadakan).

Dengan adanya sistem pembumian dan penghantar proteksi (Protective Earth / PE), arus bocor tersebut akan langsung dialirkan ke tanah (jalur dengan resistansi terkecil), sehingga perangkat proteksi (seperti ELCB/RCBO) bisa mendeteksi anomali dan memutus arus seketika. Jadi, fungsi utama grounding bukanlah sekadar "membuang listrik sisa", melainkan memitigasi risiko sengatan listrik yang fatal.

2. Perbedaan Grounding dan Netral pada Instalasi Listrik

Ini adalah salah satu miskonsepsi paling fatal di lapangan: Menyamakan Netral dengan Grounding (PE).

Sobat teknik wajib tahu bedanya:

• Kabel Netral (N): Merupakan bagian dari sirkuit kerja normal. Pada instalasi 1-fase, arus listrik mengalir dari Fase (L) menuju beban (alat listrik), lalu kembali lagi ke sumber melalui kabel Netral. Kabel ini normalnya dialiri arus listrik.

• Kabel Grounding / Proteksi (PE): Jalur keselamatan. Kabel ini tidak dialiri arus listrik pada kondisi normal. Ia hanya bekerja saat terjadi kebocoran arus atau korsleting (gangguan).

Menggunakan kabel PE sebagai pengganti netral, atau menjamper Netral dan PE sembarangan di stopkontak, sangatlah berbahaya. Hal ini bisa membuat body peralatan listrik memiliki tegangan sentuh yang mematikan.

3. Komponen Utama dalam Sistem Grounding

Sistem grounding bukan cuma soal copper rod (batang tembaga). Mengacu pada praktik engineering yang baik, ini adalah komponen penyusunnya:

1. Elektroda Pembumian (Grounding Rod/Plate): Bagian yang ditanam ke tanah. Bentuknya bisa berupa batang (rod), pelat, atau pita, tergantung dari resistivitas tanah setempat.

2. Penghantar Pembumian: Kabel utama yang menghubungkan elektroda di tanah ke terminal grounding di panel listrik (MCB Box).

3. Penghantar Proteksi (PE): Sesuai standar, ini adalah kabel dengan insulasi warna kuning-hijau. Kabel ini yang ditarik dari panel distribusi ke setiap stopkontak dan casing alat listrik.

4. Terminal dan Klem Sambungan: Titik temu antar penghantar. Klem yang korosi atau longgar akan menaikkan nilai tahanan grounding, membuat sistem ini tidak berguna saat dibutuhkan.

4. Mengapa Grounding Listrik Tidak Cukup Hanya dengan Batang Tembaga?

Banyak instalatir amatir beranggapan, "Makin panjang batang tembaganya, pasti makin aman!"

Kenyataannya, performa pembumian dipengaruhi oleh kombinasi banyak variabel teknis. Keselamatan sistem tidak bisa diuji hanya dengan melihat ukuran fisik elektroda. Berikut adalah faktor krusial yang menentukan kualitas grounding:

Faktor Penentu	Dampak pada Sistem Grounding
Resistivitas Tanah	Tanah liat basah memiliki tahanan rendah (baik), sedangkan tanah berpasir/berbatu memiliki tahanan tinggi (buruk).
Kelembapan Tanah	Tanah yang kering di musim kemarau dapat melonjakkan nilai tahanan grounding.
Kualitas Sambungan	Sambungan baut yang berkarat meningkatkan hambatan kontak, menghambat arus gangguan lari ke bumi.
Kontinuitas Kabel PE	Jika kabel kuning-hijau terputus di tengah jalan (misal karena digigit tikus), proteksi di ujung beban akan hilang.

5. Apakah Nilai Grounding Harus Selalu 1 Ohm?

Sering muncul perdebatan di forum engineering: "Berapa sih standar nilai grounding rumah?" Banyak yang mematok mati di angka 1 Ohm.

Padahal, jika kita mengacu pada PUIL (Persyaratan Umum Instalasi Listrik), nilai resistansi grounding untuk instalasi rumah tinggal dan bangunan umum yang disyaratkan secara umum adalah kurang dari atau sama dengan 5 Ohm (< 5 Ω).

Nilai 1 Ohm atau lebih kecil (bahkan mendekati 0 Ohm) biasanya diwajibkan untuk instalasi khusus, seperti data center, peralatan medis sensitif, instalasi penangkal petir skala besar, atau gardu induk.

Memaksa mengejar nilai 1 Ohm di rumah tinggal yang berlokasi di tanah berbatu bisa memakan biaya yang sangat mahal (harus membuat grounding mesh atau penambahan chemical grounding). Yang terpenting adalah: Nilai tahanan < 5 Ohm tercapai, kontinuitas kabel PE tersambung kuat ke seluruh stopkontak, dan alat proteksi (RCD/RCBO) terpasang.

6. Kesalahan Fatal Instalasi Grounding yang Sering Terjadi

Sebagai engineer atau teknisi MEP, hindari red flags berikut saat di lapangan:

• Stopkontak "Tipu-Tipu": Memasang stopkontak yang memiliki pelat grounding, tapi di belakangnya kabel kuning-hijau (PE) tidak ditarik ke panel listrik. Ini memberi rasa aman yang palsu kepada pengguna rumah.

• Mengukur Grounding Pakai Multimeter Biasa: Multimeter standar (Avometer) tidak didesain untuk mengukur resistansi tanah yang sebenarnya.

• Mengabaikan Kondisi Klem Grounding: Tidak menggunakan bimetal lug atau membiarkan klem terpapar cuaca langsung tanpa pelumas anti-karat atau perlindungan mekanis.

7. Cara Memeriksa dan Mengukur Sistem Grounding

Sistem keselamatan ini wajib diukur dan dipelihara. Beberapa metode yang direkomendasikan:

• Pemeriksaan Visual: Cek kondisi busbar grounding di panel listrik dan stopkontak.

• Uji Kontinuitas: Gunakan alat ukur untuk memastikan tidak ada kabel PE yang putus dari stopkontak hingga ke panel utama.

• Pengukuran Tahanan Bumi: Wajib menggunakan Earth Resistance Tester (Earth Tester Megger). Metode yang umum dipakai adalah 3-Pole Fall-of-Potential method.

Kesimpulan

Grounding Safety Blueprint mengingatkan kita bahwa keselamatan listrik adalah sebuah sistem, bukan cuma sebatang tembaga di dalam tanah. Kualitas instalasi listrik tidak hanya dilihat dari apakah lampunya bisa menyala, tetapi dari seberapa aman sistem tersebut ketika terjadi kegagalan insulasi.

Jika kamu menemukan casing PC yang "nyetrum" atau RCBO yang sering trip tanpa sebab jelas, segera periksa sistem grounding-mu!
