Listrik yang digunakan manusia sebenarnya memiliki berbagai bentuk dan karakteristik. Dua jenis arus listrik yang paling sering dibahas dalam Teknik Ketenagalistrikan adalah AC dan DC.

AC merupakan singkatan dari Alternating Current, sedangkan DC merupakan singkatan dari Direct Current.

Keduanya sama-sama digunakan untuk mengalirkan energi listrik, tetapi memiliki karakteristik yang berbeda.

AC banyak digunakan pada sistem jaringan listrik, rumah, gedung, dan industri. Sementara DC banyak ditemukan pada baterai, sistem elektronik, kendaraan listrik, panel surya, dan berbagai perangkat elektronik.

Lalu apa sebenarnya perbedaan AC dan DC?

Apa Itu Arus AC?

AC atau Alternating Current adalah arus listrik yang arah dan nilainya berubah secara periodik terhadap waktu.

Pada sistem AC sinusoidal, tegangan dan arus dapat berubah dari nilai positif menuju nol, kemudian negatif, dan kembali lagi.

Sistem tenaga listrik di Indonesia menggunakan frekuensi nominal:

50 Hz

Artinya gelombang AC mengalami 50 siklus setiap detik.

AC sangat cocok digunakan dalam sistem tenaga karena tegangan dapat dinaikkan dan diturunkan menggunakan transformator.

Apa Itu Arus DC?

DC atau Direct Current adalah arus listrik yang memiliki arah aliran yang tetap dalam kondisi ideal.

Contoh sumber DC antara lain:

baterai;
aki;
power bank;
panel surya;
sumber DC elektronik;
sistem baterai kendaraan listrik.

Baterai misalnya memiliki terminal positif dan negatif.

Ketika dihubungkan dengan rangkaian, arus DC mengalir dengan polaritas yang tetap sesuai kondisi rangkaian.

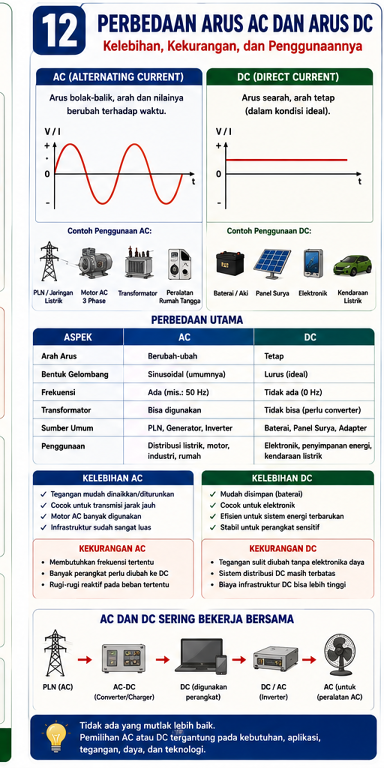

Perbedaan Utama AC dan DC

Perbedaan paling mendasar adalah karakteristik arah arus.

Pada AC:

arah dan nilai berubah terhadap waktu.

Pada DC:

arahnya tetap dalam kondisi ideal.

Secara sederhana:

AC → berubah-ubah

DC → satu arah

Namun pada sistem nyata, bentuk gelombang DC tidak selalu benar-benar datar. Misalnya sumber DC dari penyearah dapat memiliki ripple.

Mengapa Rumah Menggunakan AC?

Sistem distribusi listrik umumnya menggunakan AC karena memiliki beberapa keuntungan teknis.

Salah satunya adalah kemudahan menaikkan dan menurunkan tegangan menggunakan transformator.

Misalnya listrik dari pembangkit dinaikkan tegangannya untuk transmisi.

Setelah mendekati wilayah konsumen, tegangan kemudian diturunkan melalui transformator distribusi.

Kemampuan transformasi tegangan ini menjadi salah satu alasan AC sangat penting dalam jaringan tenaga listrik konvensional.

Kelebihan Arus AC

Beberapa kelebihan AC:

1. Mudah Diubah Tegangannya

Transformator dapat digunakan untuk menaikkan atau menurunkan tegangan AC.

2. Cocok untuk Sistem Tenaga

AC telah digunakan secara luas dalam pembangkitan, transmisi, dan distribusi.

3. Motor AC Sangat Banyak Digunakan

Motor induksi tiga fase memiliki konstruksi yang kuat dan banyak digunakan di industri.

4. Distribusi Tegangan Tinggi

Sistem AC memungkinkan penggunaan transformator dalam jaringan tenaga sehingga tegangan dapat disesuaikan dengan kebutuhan transmisi dan distribusi.

Kekurangan Arus AC

AC juga memiliki kekurangan.

Pada frekuensi tertentu, efek seperti:

reaktansi induktif;
reaktansi kapasitif;
skin effect;
harmonisa;

dapat memengaruhi sistem.

Selain itu, banyak perangkat elektronik sebenarnya membutuhkan DC di dalam rangkaiannya.

Karena itu listrik AC dari jaringan sering diubah menjadi DC menggunakan power supply.

Kelebihan Arus DC

DC memiliki beberapa keunggulan, terutama untuk elektronik dan penyimpanan energi.

Contohnya:

1. Mudah Disimpan

Baterai menyimpan energi listrik dalam bentuk energi kimia dan menyediakan keluaran DC.

2. Cocok untuk Elektronika

Sebagian besar rangkaian elektronik menggunakan tegangan DC internal.

3. Cocok untuk Sistem Baterai

Sistem seperti UPS, kendaraan listrik, dan penyimpanan energi menggunakan baterai DC.

4. Banyak Digunakan pada PLTS

Panel surya menghasilkan listrik DC sebelum dikonversikan menjadi AC oleh inverter untuk aplikasi tertentu.

Kekurangan Arus DC

Salah satu tantangan sistem DC adalah perubahan level tegangan tidak dapat dilakukan dengan transformator AC konvensional.

Untuk mengubah tegangan DC diperlukan rangkaian elektronika daya seperti:

DC-DC converter;
buck converter;
boost converter;
inverter.

Namun perkembangan teknologi elektronika daya telah membuat sistem DC semakin fleksibel.

Apakah AC Lebih Berbahaya daripada DC?

Pertanyaan ini tidak bisa dijawab hanya dengan mengatakan salah satunya lebih berbahaya.

AC maupun DC dapat berbahaya.

Risiko sengatan listrik bergantung pada banyak faktor, seperti:

tegangan;
arus;
jalur arus melalui tubuh;
durasi kontak;
kondisi lingkungan;
kelembapan;
karakteristik sumber.

Karena itu jangan menganggap DC sebagai listrik yang aman hanya karena berasal dari baterai.

Baterai dengan tegangan dan kemampuan arus tertentu tetap dapat menyebabkan bahaya, terutama pada sistem berenergi tinggi.

AC dan DC Sering Bekerja Bersama

Dalam kehidupan sehari-hari, kita sebenarnya sering menggunakan keduanya.

Misalnya charger laptop.

Listrik dari stopkontak merupakan AC.

Charger kemudian mengubah AC menjadi DC dengan menggunakan rangkaian power supply.

DC tersebut digunakan untuk mengisi baterai dan menyuplai rangkaian elektronik.

Hal yang sama terjadi pada banyak perangkat seperti:

televisi;
komputer;
router;
charger HP;
lampu LED;
sistem kontrol;
PLC.

Jadi AC dan DC bukan dua sistem yang harus dipilih salah satu.

Keduanya saling melengkapi.

AC dan DC pada Energi Terbarukan

Pada sistem PLTS, panel surya menghasilkan listrik DC.

Kemudian inverter dapat mengubah DC menjadi AC untuk digunakan oleh beban AC atau disalurkan ke sistem sesuai konfigurasi instalasi.

Sementara baterai pada sistem penyimpanan energi bekerja dengan DC.

Hal ini menunjukkan bahwa sistem energi modern semakin banyak menggabungkan teknologi AC dan DC.

Kesimpulan

AC dan DC memiliki karakteristik yang berbeda.

AC (Alternating Current) memiliki arah dan nilai yang berubah secara periodik, sedangkan DC (Direct Current) memiliki arah tetap dalam kondisi ideal.

AC banyak digunakan dalam sistem pembangkitan dan distribusi tenaga listrik karena tegangan dapat diubah menggunakan transformator.

DC banyak digunakan pada baterai, elektronika, kendaraan listrik, PLTS, UPS, dan sistem penyimpanan energi.

Tidak ada yang mutlak lebih baik. Pemilihan AC atau DC bergantung pada aplikasi, tegangan, daya, sistem distribusi, jenis beban, dan kebutuhan teknologi.

Bagi siswa Teknik Ketenagalistrikan, memahami perbedaan AC dan DC merupakan dasar sebelum mempelajari transformator, motor listrik, penyearah, inverter, elektronika daya, PLTS, baterai, dan sistem tenaga listrik.
