Halo, Sobat Teknik! Pernah nggak sih kamu dimintain tolong tetangga atau saudara buat ngerombak instalasi listrik rumahnya? Biasanya, pertanyaan klasik yang bakal muncul adalah: "Kalau MCB di panel dalam mau dibagi tiga grup, masing-masing dikasih berapa Ampere ya?"

Banyak orang awam, atau bahkan tukang listrik yang kurang update, menggunakan logika matematika sederhana. Kalau daya rumah 1300 VA, ya udah dibagi rata aja tiap MCB. Atau sebaliknya, pasang aja MCB 16 Ampere untuk semua grup biar listriknya nggak gampang jeglek!

Padahal, instalasi kelistrikan itu nggak bekerja dengan cara seperti itu. Konsep yang benar adalah Zonasi MCB Rumah (Manajemen Beban Listrik). Artinya, kita membagi sirkuit secara proporsional berdasarkan fungsi, karakteristik alat elektronik, dan (ini yang paling penting) ukuran kabelnya!

Biar kamu makin pro saat mendesain panel listrik (dan nggak membahayakan rumah orang), yuk kita bedah cara ngebagi MCB grup yang benar!

Miskonsepsi Fatal: Nambah Grup MCB = Nambah Daya PLN?

Banyak yang ngira kalau membagi instalasi jadi 4 MCB grup, daya rumah bakal otomatis jadi lebih kuat dan terhindar dari jeglek. Ini mitos!

Begini logikanya, Sobat Teknik: Kalau kapasitas daya rumah dari PLN adalah 1.300 VA (sekitar 6 Ampere), batas maksimal kelistrikan rumahmu tetaplah 6 Ampere saat dinyalakan bersamaan.

Membagi instalasi ke dalam beberapa MCB grup fungsinya adalah untuk merapikan jalur (zoning) dan melokalisasi gangguan. Jadi, kalau pompa air korslet, MCB grup pompa aja yang turun, sementara lampu di ruang tamu bakal tetap nyala. MCB grup membagi sirkuit, bukan menciptakan daya listrik baru!

Hukum Wajib Anak Teknik: Tentukan Kabel Dulu, Baru Pilih MCB!

Banyak orang yang urutan berpikirnya kebalik: "Beli MCB gede dulu, baru pasang kabelnya."

Ingat prinsip dasar kelistrikan ini: MCB dipasang untuk melindungi kabel dari risiko meleleh akibat panas (overcurrent). Oleh karena itu, Ampere MCB tidak boleh lebih besar dari Kemampuan Hantar Arus (KHA) kabel yang dilindunginya.

🚨 RED FLAG DARI ANAK TEKNIK! (AWAS KEBAKARAN!) 🚨

Kalau MCB grup untuk colokan sering jeglek, JANGAN PERNAH langsung menggantinya dari 10 Ampere ke 16 Ampere tanpa mengecek ukuran kabel di dalam tembok!

Jika kabel yang tertanam cuma ukuran 1.5 mm², mengganti MCB ke Ampere yang lebih besar memang bikin listrik nggak jeglek. Tapi imbasnya, panas tidak terputus, isolasi kabel di dalam plafon akan meleleh, dan memicu kebakaran rumah. MCB yang jeglek itu sedang menyelamatkan nyawamu!

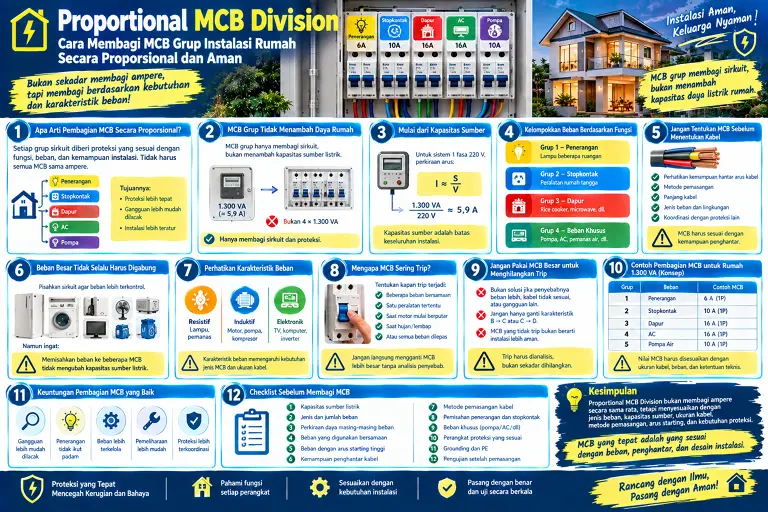

Strategi Zonasi Panel Listrik (Bagi Berdasarkan Fungsi)

Daripada semua beban ditumpuk di satu jalur, strategi terbaik adalah membagi grup berdasarkan fungsinya. Tidak ada aturan baku harus dibagi berapa, tapi pendekatan ini sangat direkomendasikan:

• Grup 1 — Penerangan (Lampu): Arus untuk lampu (apalagi sekarang serba LED) sangatlah kecil. Pisahkan jalur lampu agar saat ada korsleting di alat elektronik, rumah tidak mendadak gelap gulita.

• Grup 2 — Stopkontak Umum (Area Kering): Untuk TV, charger HP, kipas angin, atau PC.

• Grup 3 — Beban Berat & Dapur: Rice cooker, microwave, kulkas, dan blender sering dinyalakan bersamaan dan punya tarikan awal yang lumayan.

• Grup 4 — Beban Spesifik (Motor/Kompresor): Pompa air dan AC butuh arus starting (tarikan awal) yang besar. Sangat disarankan punya jalur MCB sendiri.

Contoh Kasus: Blueprint Pembagian MCB Rumah 1300 VA

Biar nggak cuma main teori, mari kita simulasikan. Untuk rumah berdaya 1.300 VA, batas dari PLN (di meteran depan) adalah MCB 6 Ampere (1300 VA / 220 V ≈ 5,9 A).

Di panel dalam rumah, kamu bisa mendesain zonasi amannya seperti ini (Standar PUIL):

• Grup 1 (Lampu Dalam & Luar): Pakai MCB 6A (Syarat: gunakan kabel minimal 1.5 mm²).

• Grup 2 (Stopkontak Umum & Kering): Pakai MCB 10A (Syarat: gunakan kabel minimal 2.5 mm²).

• Grup 3 (Stopkontak Dapur + Pompa Air): Pakai MCB 10A (Syarat: gunakan kabel minimal 2.5 mm²).

Disclaimer Anak Teknik: "Lho min, itu kalau ditotal (6A + 10A + 10A) = 26 Ampere. Lebih gede dong dari MCB PLN yang cuma 6 Ampere? Nanti jeglek dong PLN-nya?"

Nah, ini namanya koordinasi proteksi! Total Ampere MCB di dalam rumah sangat wajar jika lebih besar dari meteran utama. Kenapa? Karena MCB grup di dalam dipasang untuk membatasi per sirkuit agar kabelnya nggak meleleh. Kalau kamu menyalakan alat secara bersamaan sampai total arusnya melebihi 6A, otomatis MCB PLN di depan yang akan memutus arusnya (karena melebihi kontrak daya). Rumahmu tetap aman dari korsleting dan kebakaran!

Troubleshooting: Checklist Sebelum Mengubah MCB

Kalau panel listrik di rumahmu atau klien sudah telanjur dibagi grup tapi masih sering trip, jangan buru-buru vonis ganti MCB. Lakukan checklist ala teknisi ini:

1. Kapan terjadinya? Kalau jeglek saat pompa air atau AC baru nyala, berarti masalah di lonjakan arus awal (inrush current). Cek kapasitor pompa/AC tersebut.

2. Apakah kabel sudah sesuai? Cek apakah kabel untuk colokan kulkas/mesin cuci sudah menggunakan serabut/engkel berukuran 2.5 mm² atau belum.

3. Apakah murni korslet? Coba cabut semua colokan dan matikan sakelar. Kalau MCB masih nggak mau dinaikkan (langsung trip), berarti ada kabel instalasi yang terkelupas atau berair di atas plafon.

Kesimpulan

Sobat Teknik, panel listrik yang proper bukanlah panel yang dijejali MCB berukuran super besar biar listriknya "kebal jeglek". Panel yang bagus adalah panel yang pembagian sirkuitnya logis, kabelnya sesuai standar KHA, proteksinya terkoordinasi, dan memudahkan kita mencari letak gangguan saat masalah terjadi.
