Bayangkan Anda memiliki televisi, komputer, kulkas, inverter, atau peralatan elektronik lainnya. Semua bekerja normal setiap hari. Namun suatu saat terjadi gangguan pada sistem listrik dan tegangan naik jauh di atas nilai normal.

Dalam hitungan detik, peralatan bisa mati.

Bahkan pada kondisi tertentu dapat muncul suara letupan, bau komponen terbakar, atau kerusakan permanen.

Fenomena tersebut berkaitan dengan tegangan lebih atau overvoltage.

Lalu mengapa tegangan lebih begitu berbahaya?

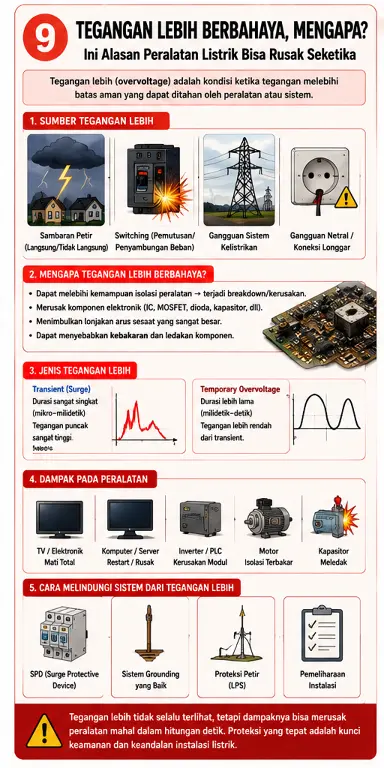

Apa Itu Tegangan Lebih?

Tegangan lebih adalah kondisi ketika tegangan berada di atas nilai yang seharusnya untuk suatu sistem atau peralatan.

Kita harus membedakan antara kenaikan tegangan sementara dan kondisi tegangan yang melebihi batas operasi peralatan dalam waktu tertentu.

Tegangan lebih dapat terjadi dalam berbagai bentuk.

Contohnya:

• kenaikan tegangan dalam jaringan;
• switching surge;
• gangguan sistem;
• sambaran petir;
• kesalahan instalasi;
• gangguan netral;
• masalah regulator tegangan.

Mengapa Tegangan Lebih Bisa Merusak Peralatan?

Setiap peralatan listrik memiliki batas tegangan kerja.

Misalnya suatu perangkat dirancang untuk bekerja pada tegangan nominal tertentu.

Jika tegangan melebihi kemampuan isolasi atau rangkaian elektroniknya, komponen dapat mengalami stres listrik.

Pada peralatan elektronik, komponen seperti:

• kapasitor;
• MOSFET;
• transistor;
• diode;
• IC;
• power supply;

Semakin tinggi tegangan yang diterima, semakin besar tekanan listrik terhadap isolasi dan komponen tertentu.

Tegangan Lebih dan Isolasi

Salah satu fungsi utama isolasi listrik adalah mencegah arus mengalir ke bagian yang tidak seharusnya.

Namun isolasi memiliki kemampuan menahan tegangan tertentu.

Jika tegangan terlalu tinggi, dapat terjadi breakdown atau kegagalan isolasi.

Pada kondisi ekstrem, dapat muncul:

• flashover;
• arcing;
• kerusakan isolasi;
• hubungan pendek;
• kebakaran.

Inilah sebabnya sistem tenaga listrik memiliki perangkat proteksi terhadap kondisi abnormal.

Tegangan Lebih Akibat Petir

Salah satu sumber tegangan lebih yang sangat dikenal adalah petir.

Sambaran petir dapat menghasilkan impuls tegangan yang sangat tinggi.

Bahkan jika sambaran tidak mengenai langsung sebuah peralatan, energi petir dapat masuk atau terinduksi ke sistem melalui jaringan listrik, telekomunikasi, atau struktur bangunan.

Karena itu bangunan dan instalasi tertentu membutuhkan sistem proteksi petir serta perangkat pembatas tegangan lebih sesuai hasil desain risikonya.

Tegangan Lebih Akibat Switching

Tidak semua tegangan lebih berasal dari petir.

Perubahan kondisi operasi sistem listrik juga dapat menghasilkan transien.

Misalnya:

pemutusan beban induktif;
switching kapasitor;
pengoperasian motor;
pemutusan arus besar;
operasi pemutus tenaga.

Beban induktif memiliki energi yang tersimpan dalam medan magnet.

Ketika kondisi rangkaian berubah dengan cepat, energi tersebut dapat menghasilkan fenomena transien tegangan.

Karena itu sistem industri sering membutuhkan perhatian khusus terhadap kualitas daya dan transien.

Gangguan Netral Bisa Menjadi Masalah Serius

Dalam sistem distribusi satu fase yang berasal dari sistem tiga fase, gangguan pada penghantar netral dapat menimbulkan kondisi tegangan yang tidak normal pada beban satu fase tertentu, terutama ketika beban tidak seimbang.

Ini merupakan salah satu alasan mengapa penghantar netral harus dipasang, dirawat, dan dilindungi sesuai desain sistem.

Kondisi abnormal pada netral tidak boleh dianggap sebagai masalah kecil.

Apakah Tegangan Lebih Sama dengan Arus Lebih?

Keduanya berbeda.

Overvoltage = tegangan lebih

Overcurrent = arus lebih

Tegangan diukur dalam volt.

Arus diukur dalam ampere.

Perlindungan terhadap keduanya juga dapat menggunakan perangkat dan prinsip yang berbeda.

Misalnya pemutus sirkuit dapat memberikan perlindungan terhadap kondisi arus lebih sesuai karakteristiknya, sedangkan perlindungan terhadap transien tegangan dapat menggunakan perangkat seperti surge protective device (SPD) sesuai desain sistem.

Bagaimana Melindungi Instalasi dari Tegangan Lebih?

Perlindungan harus disesuaikan dengan jenis risiko.

Beberapa pendekatan yang umum antara lain:

1. Menggunakan SPD

Surge Protective Device (SPD) digunakan untuk membatasi tegangan transien dengan mengalihkan energi surja ke jalur yang sesuai.

Pemilihan SPD tidak boleh asal. Teknisi perlu mempertimbangkan sistem pembumian, tegangan nominal, jenis sistem, lokasi pemasangan, kemampuan pelepasan arus surja, dan koordinasi proteksi.

2. Sistem Grounding yang Baik

Sistem pembumian yang dirancang dengan benar menjadi bagian penting dalam sistem proteksi.

Namun perlu dipahami bahwa grounding saja bukan berarti otomatis melindungi semua peralatan dari seluruh jenis tegangan lebih.

Sistem proteksi harus dirancang sebagai satu kesatuan.

3. Proteksi Petir

Bangunan yang memiliki risiko sambaran petir perlu mempertimbangkan sistem proteksi petir sesuai kebutuhan dan hasil penilaian.

Perlindungan tidak hanya berkaitan dengan batang penangkal petir, tetapi juga koordinasi pembumian dan proteksi surja.

4. Pemeliharaan Instalasi

Sambungan yang longgar, kabel rusak, komponen proteksi yang tidak sesuai, atau instalasi yang sudah tua dapat meningkatkan risiko gangguan.

Pemeriksaan berkala menjadi bagian penting dalam menjaga keandalan sistem.

Mengapa Tegangan Lebih Berbahaya bagi Elektronik?

Peralatan elektronik modern semakin sensitif terhadap kualitas tegangan.

Televisi, komputer, server, inverter, PLC, charger, perangkat komunikasi, dan sistem kontrol menggunakan komponen elektronik dengan batas tegangan tertentu.

Gangguan singkat sekalipun dapat menyebabkan kerusakan jika amplitudonya cukup tinggi atau perangkat tidak memiliki perlindungan yang memadai.

Kerusakan juga tidak selalu langsung terlihat.

Komponen bisa mengalami penurunan umur atau kerusakan parsial yang baru diketahui beberapa waktu kemudian.

Kesimpulan

Tegangan lebih merupakan salah satu gangguan yang harus diperhatikan dalam sistem kelistrikan.

Penyebabnya dapat berasal dari berbagai sumber, mulai dari petir, switching, gangguan jaringan, masalah netral, hingga kondisi abnormal lainnya.

Dampaknya juga beragam, mulai dari gangguan operasi hingga kerusakan permanen pada peralatan.

Karena itu instalasi listrik yang baik tidak hanya harus mampu menyalurkan energi, tetapi juga harus memiliki sistem proteksi dan pembumian yang sesuai dengan desain serta risiko instalasinya.

Bagi siswa Teknik Ketenagalistrikan, memahami tegangan lebih menjadi dasar penting untuk mempelajari SPD, proteksi petir, grounding, kualitas daya, sistem proteksi, dan keselamatan instalasi listrik.

Listrik yang aman bukan hanya tentang bagaimana membuat peralatan menyala, tetapi juga bagaimana memastikan peralatan tetap terlindungi ketika terjadi kondisi abnormal.
