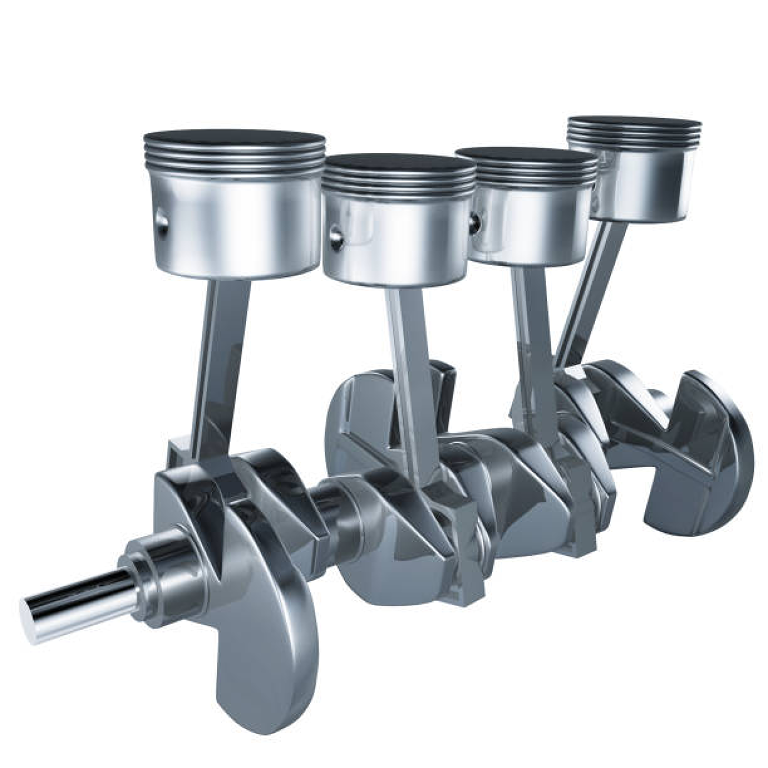

Poros engkol adalah salah satu komponen paling vital dalam mesin pembakaran internal, bertanggung jawab mengubah gerakan linier piston menjadi gerakan rotasi. Secara tradisional, poros engkol dibuat dari logam seperti baja atau besi cor nodular karena kekuatan, kekakuan, dan ketahanan lelahnya.

Namun, dengan tuntutan yang semakin tinggi akan efisiensi bahan bakar dan pengurangan emisi, insinyur terus mencari cara untuk mengurangi massa komponen tanpa mengorbankan integritas struktural. Di sinilah material komposit menjadi pilihan menarik.

Mengapa Material Komposit untuk Poros Engkol?

Penggunaan material komposit untuk poros engkol adalah inovasi yang relatif baru, terutama didorong oleh keunggulan signifikan dalam hal rasio kekuatan terhadap berat (strength-to-weight ratio) dan kekakuan terhadap berat (stiffness-to-weight ratio) yang superior dibandingkan logam tradisional.

Keunggulan Material Komposit:

• Pengurangan Berat: Ini adalah keuntungan utama. Komposit, terutama serat karbon yang diperkuat polimer (CFRP), jauh lebih ringan daripada baja atau besi cor. Poros engkol yang lebih ringan berarti:
  • Inersia Rotasi Lebih Rendah: Membutuhkan lebih sedikit energi untuk memulai dan menghentikan rotasi, meningkatkan responsivitas mesin dan efisiensi bahan bakar.
  • Beban Internal Lebih Rendah: Mengurangi gaya inersia pada bantalan dan komponen lain, berpotensi memperpanjang umur mesin.
• Damping Getaran yang Lebih Baik: Material komposit memiliki sifat peredam getaran yang inheren lebih baik daripada logam. Ini dapat mengurangi noise, getaran, dan harshness (NVH) pada mesin, menghasilkan operasi yang lebih halus dan nyaman.
• Ketahanan Kelelahan yang Tinggi: Desain komposit yang tepat dapat menawarkan ketahanan kelelahan yang sangat baik, terutama di bawah beban siklik yang berulang, yang merupakan karakteristik utama operasi poros engkol.
• Potensi Integrasi Fungsi: Komposit memungkinkan desain yang lebih kompleks dengan mengintegrasikan beberapa fitur atau fungsi dalam satu komponen, berpotensi mengurangi jumlah bagian dan kompleksitas perakitan.
• Ketahanan Korosi: Beberapa komposit memiliki ketahanan yang sangat baik terhadap korosi dibandingkan logam tertentu.

Tantangan Material Komposit:

• Biaya Produksi Tinggi: Proses manufaktur komponen komposit kompleks, terutama untuk bentuk rumit seperti poros engkol, seringkali melibatkan biaya yang sangat tinggi.
• Kompleksitas Desain dan Analisis: Perilaku anisotropik (sifat material berbeda di arah yang berbeda) dari komposit memerlukan analisis desain yang lebih canggih (misalnya, FEM tingkat lanjut) untuk memastikan integritas struktural.
• Kerentanan Terhadap Beban Kejut dan Tabrakan: Beberapa jenis komposit mungkin kurang tahan terhadap beban kejut (impact) atau tabrakan dibandingkan logam.
• Masalah Suhu Tinggi: Matriks polimer yang umum (misalnya epoksi) memiliki batasan suhu operasional. Untuk aplikasi mesin yang panas, komposit bermatriks logam (MMC) atau keramik (CMC) mungkin diperlukan, yang menambah kompleksitas dan biaya.
• Koneksi dan Perbaikan: Menghubungkan poros engkol komposit ke komponen logam lainnya (seperti roda gila, puli, atau bantalan) memerlukan desain sambungan yang cermat untuk menghindari konsentrasi tegangan. Perbaikan komposit juga lebih sulit daripada logam.
• Kontrol Kualitas Manufaktur: Memastikan kualitas tinggi dan konsistensi pada setiap poros engkol komposit yang diproduksi adalah tantangan besar karena sensitivitas proses manufaktur komposit terhadap cacat.

Desain Poros Engkol dengan Material Komposit

Desain poros engkol komposit tidak hanya sekadar mengganti material. Ini melibatkan pendekatan holistik yang mempertimbangkan bentuk, orientasi serat, dan metode manufaktur.

1. Pemilihan Material Komposit

• Serat Penguat:
  • Serat Karbon (Carbon Fiber): Paling umum digunakan karena kekuatan dan kekakuannya yang sangat tinggi dengan berat yang rendah.
  • Serat Kaca (Glass Fiber): Lebih murah, tetapi dengan kekuatan dan kekakuan yang lebih rendah.
  • Serat Aramid (Kevlar): Memberikan ketahanan impak yang baik.
• Matriks:
  • Resin Polimer (Polymer Matrix Composites/PMC): Epoksi adalah pilihan populer karena sifat mekanik yang baik dan kemampuan membasahi serat. Matriks termoplastik juga dieksplorasi untuk kemudahan daur ulang.
  • Matriks Logam (Metal Matrix Composites/MMC): Jika dibutuhkan ketahanan suhu tinggi atau kekerasan permukaan yang lebih baik, matriks aluminium atau magnesium yang diperkuat serat dapat dipertimbangkan. Namun, ini lebih kompleks untuk diproses.
  • Matriks Keramik (Ceramic Matrix Composites/CMC): Untuk aplikasi ekstrem suhu dan keausan, tetapi sangat mahal dan sulit diproses.

2. Geometri dan Orientasi Serat

• Bentuk Poros Engkol: Poros engkol komposit akan tetap memiliki bentuk dasar yang sama (jurnal utama, pin engkol, web, counterweights), tetapi desain internal dapat sangat berbeda.
• Orientasi Serat (Fiber Orientation): Ini adalah kunci untuk mengoptimalkan sifat material komposit. Serat harus ditempatkan sedemikian rupa sehingga mereka sejajar dengan arah beban tarik dan puntir yang dominan pada poros engkol. Misalnya, serat bisa diorientasikan secara longitudinal di sepanjang jurnal untuk kekuatan aksial, dan pada sudut tertentu di web untuk menahan puntiran dan lentur.
• Hibrida Material: Desainer dapat menggunakan kombinasi material (misalnya, serat karbon di area kritis tegangan, dan serat kaca atau material lain di area yang kurang krusial untuk menghemat biaya). Area bantalan mungkin memerlukan sisipan logam untuk ketahanan aus.
• Integral Counterweights: Bobot penyeimbang dapat diintegrasikan langsung ke dalam struktur komposit, atau elemen logam berat dapat dimasukkan ke dalam cetakan komposit untuk mencapai keseimbangan yang tepat.

3. Metode Manufaktur

Proses manufaktur untuk poros engkol komposit sangat kompleks dan merupakan tantangan utama.

• Lay-up Manual/Otomatis: Serat direkatkan dalam lapisan-lapisan (ply) yang spesifik dengan matriks resin, kemudian diawetkan (cured) di bawah tekanan dan suhu tinggi (misalnya, dalam autoclave). Ini sangat padat karya dan sulit untuk bentuk kompleks.
• Resin Transfer Molding (RTM): Serat kering diletakkan di dalam cetakan, kemudian resin diinjeksikan dan diawetkan. Ini memungkinkan bentuk yang lebih kompleks dan otomatisasi yang lebih baik.
• Filament Winding: Serat secara terus-menerus dililitkan pada sebuah mandrel (cetakan) dengan presisi, cocok untuk komponen simetris. Namun, bentuk poros engkol yang tidak simetris membuat metode ini menantang.
• Pemesinan CNC: Setelah diawetkan, poros engkol komposit mungkin memerlukan proses pemesinan presisi (CNC machining) untuk mencapai toleransi akhir, terutama pada jurnal bantalan.
• Sisipan Logam: Jurnal bantalan dan area antarmuka lainnya sering kali melibatkan sisipan logam yang dikonsolidasikan dengan struktur komposit selama proses manufaktur untuk memberikan permukaan yang keras dan tahan aus serta antarmuka yang andal.

4. Analisis dan Pengujian

• Simulasi FEM Tingkat Lanjut: Mengingat perilaku anisotropik komposit, analisis elemen hingga (FEM) menjadi lebih krusial. Perlu model material yang kompleks untuk memprediksi tegangan, regangan, dan kegagalan di berbagai arah pembebanan. Analisis kelelahan (fatigue analysis) sangat penting.
• Pengujian Non-Destruktif (NDT): Setelah manufaktur, pengujian seperti ultrasonic testing atau X-ray inspection diperlukan untuk mendeteksi cacat internal (misalnya, voids, delamination) yang dapat memengaruhi integritas struktural.
• Pengujian Dinamis: Poros engkol komposit harus melewati pengujian dinamis yang ketat di bangku uji mesin untuk memvalidasi performa di bawah beban operasional yang sebenarnya.

Aplikasi Potensial Poros Engkol Komposit

Saat ini, poros engkol komposit masih dalam tahap penelitian dan pengembangan intensif, dan aplikasinya sangat terbatas pada area-area yang sangat menuntut performa tinggi dan bersedia menanggung biaya yang lebih besar:

• Motorsport (Formula 1, Le Mans): Di mana pengurangan berat sekecil apa pun dapat memberikan keuntungan kompetitif yang signifikan, dan biaya bukan menjadi batasan utama.
• Dirgantara: Untuk mesin pesawat kecil atau drone di mana rasio kekuatan-berat adalah prioritas utama.
• Aplikasi Khusus/Militari: Di mana performa ekstrem dan karakteristik khusus (misalnya, peredaman getaran) sangat dibutuhkan, terlepas dari biayanya.

Meskipun potensi teknisnya sangat besar, tantangan manufaktur yang kompleks dan biaya tinggi masih menjadi penghalang utama untuk adopsi massal poros engkol komposit di industri otomotif konvensional. Namun, seiring dengan kemajuan teknologi material dan proses manufaktur, tidak menutup kemungkinan kita akan melihat poros engkol komposit menjadi lebih umum di masa depan.

Material Komposit

Desain poros engkol dengan material komposit adalah area penelitian dan pengembangan yang menjanjikan, menawarkan potensi besar untuk pengurangan berat, peningkatan efisiensi, dan peredaman getaran yang lebih baik pada mesin pembakaran internal. Keunggulan seperti rasio kekuatan-berat yang superior dan ketahanan lelah yang tinggi menjadikannya kandidat ideal untuk aplikasi berperforma tinggi.

Meskipun demikian, tantangan signifikan dalam hal biaya manufaktur, kompleksitas desain, dan pengujian harus diatasi sebelum poros engkol komposit dapat diadopsi secara luas. Dengan inovasi berkelanjutan dalam ilmu material dan teknik produksi, material komposit akan terus membentuk masa depan rekayasa komponen mesin.
