Alignment mesin adalah proses krusial dalam industri untuk memastikan komponen mesin berada pada posisi dan orientasi yang benar satu sama lain. Untuk mesin-mesin berukuran besar atau yang membutuhkan presisi tinggi, metode alignment tradisional seringkali tidak memadai. Di sinilah laser tracker menjadi solusi unggul.

Laser tracker adalah instrumen pengukuran 3D portabel berpresisi tinggi yang menggunakan sinar laser dan target reflektif (sering disebut Spherically Mounted Retroreflector atau SMR) untuk secara akurat menentukan posisi dan orientasi objek dalam ruang tiga dimensi. Dengan akurasi sub-milimeter bahkan pada jarak yang sangat jauh (hingga ratusan meter), laser tracker sangat ideal untuk aplikasi alignment berskala besar.

Bagaimana Laser Tracker Bekerja untuk Alignment Mesin?

Prinsip kerja dasar laser tracker melibatkan pengukuran dua sudut dan satu jarak:

1. Pengiriman Sinar Laser: Laser tracker memancarkan sinar laser yang sangat presisi ke arah target reflektif (SMR) yang ditempelkan pada titik-titik yang ingin diukur pada mesin.

2. Pemantulan Sinar: SMR dirancang untuk memantulkan sinar laser kembali ke tracker pada jalur yang sama persis dengan jalur datangnya.

3. Pengukuran Jarak (ADM/Interferometer):

   • Absolute Distance Meter (ADM): Teknologi yang paling umum digunakan. ADM menghitung jarak dari tracker ke SMR dengan mengukur perbedaan fase sinyal laser yang dikirim dan diterima. ADM dapat memberikan posisi absolut titik.

   • Interferometer: Beberapa tracker juga menggunakan interferometer yang mengukur jarak berdasarkan pola interferensi cahaya. Interferometer sangat akurat untuk mengukur pergerakan target, namun kurang tepat untuk posisi absolut.

4. Pengukuran Sudut (Encoder Optik): Tracker dilengkapi dengan encoder optik yang mengukur sudut azimuth (horizontal) dan elevasi (vertikal) dari sinar laser, yang terus mengikuti pergerakan SMR.

5. Perhitungan Koordinat 3D: Dengan kombinasi data jarak dan sudut, perangkat lunak metrologi yang terhubung dengan laser tracker dapat secara real-time menghitung koordinat X, Y, dan Z dari setiap titik yang diukur.

6. Analisis dan Koreksi Alignment: Data koordinat ini kemudian digunakan untuk:

   • Membandingkan posisi aktual komponen dengan spesifikasi desain atau posisi referensi yang diinginkan.

   • Mengidentifikasi ketidakselarasan (misalnya, offset, angularity, flatness, parallelism).

   • Memberikan panduan real-time kepada operator saat melakukan penyesuaian (misalnya, menggeser atau menaikkan/menurunkan komponen) hingga alignment tercapai sesuai toleransi.

Komponen Utama Sistem Laser Tracker

Sebuah sistem laser tracker umumnya terdiri dari:

• Laser Tracker Unit: Unit utama yang memancarkan laser dan berisi sensor pengukuran jarak serta encoder sudut.

• Retroreflector (SMR) / Target: Bola reflektif yang digunakan sebagai titik pengukuran pada objek. SMR memastikan sinar laser selalu memantul kembali ke tracker pada jalur yang sama, terlepas dari sudut datangnya.

• Tripod/Dudukan: Untuk menempatkan laser tracker secara stabil.

• Perangkat Lunak Metrologi: Program komputer yang menerima data dari tracker, memprosesnya, menganalisis, dan memvisualisasikan alignment dalam 3D. Perangkat lunak ini juga memungkinkan operator untuk mendefinisikan geometri yang diinginkan dan memandu proses alignment.

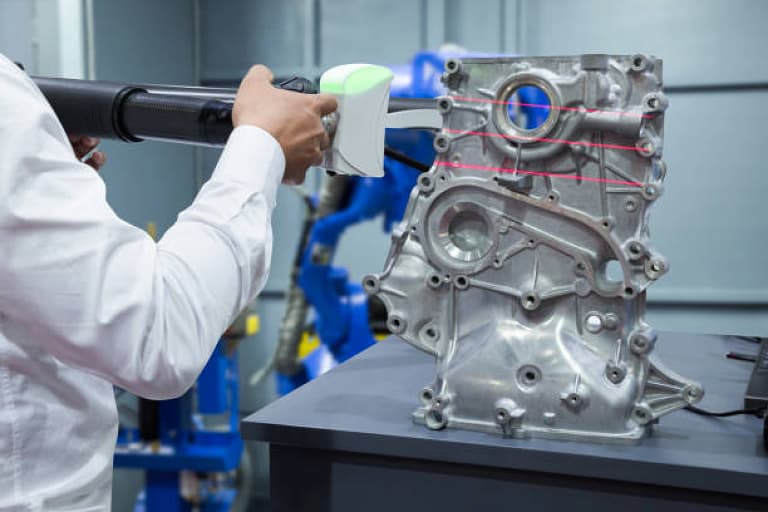

• Aksesori Tambahan: Probe genggam, laser scanner, atau perangkat lain yang dapat diintegrasikan untuk pengukuran yang lebih kompleks.

• Stasiun Cuaca (Opsional tapi Penting): Beberapa laser tracker dilengkapi dengan sensor suhu, tekanan, dan kelembaban untuk mengkompensasi perubahan lingkungan yang dapat mempengaruhi kecepatan cahaya laser dan akurasi pengukuran.

Manfaat Penggunaan Laser Tracker untuk Alignment Mesin Besar

Penggunaan laser tracker menawarkan berbagai keunggulan signifikan dibandingkan metode alignment tradisional (seperti busur dan senar, optical transit, atau dial indicator) untuk mesin berukuran besar:

1. Akurasi dan Presisi Tinggi: Mampu mencapai akurasi sub-milimeter bahkan pada jarak puluhan hingga ratusan meter, jauh melebihi metode konvensional. Ini krusial untuk mesin dengan toleransi ketat.

2. Real-time Feedback: Operator dapat melihat hasil pengukuran dan status alignment secara real-time di perangkat lunak, memungkinkan penyesuaian yang cepat dan tepat.

3. Kecepatan Pengukuran: Proses pengukuran yang cepat, mengurangi waktu henti (downtime) mesin yang mahal.

4. Fleksibilitas dan Portabilitas: Unit laser tracker relatif portabel dan dapat digunakan di berbagai lingkungan industri, baik di dalam maupun di luar ruangan, tanpa perlu membongkar mesin secara ekstensif.

5. Mengatasi Masalah Line-of-Sight: Dengan menempatkan tracker di berbagai posisi, sebagian besar masalah line-of-sight dapat diatasi.

6. Mengurangi Kesalahan Manusia: Otomatisasi pengukuran dan analisis mengurangi potensi kesalahan manusia yang sering terjadi pada metode manual.

7. Dokumentasi yang Komprehensif: Perangkat lunak metrologi dapat menghasilkan laporan alignment yang terperinci, termasuk data "as-built" dan "as-designed", yang penting untuk audit dan pemeliharaan di masa mendatang.

8. Peningkatan Umur Pakai dan Efisiensi Mesin: Alignment yang presisi mengurangi getaran, keausan komponen (bantalan, seal, coupling), konsumsi energi, dan risiko kegagalan, sehingga memperpanjang umur mesin dan meningkatkan efisiensi operasional.

9. Keamanan Kerja: Mengurangi kebutuhan untuk pekerja berada di dekat area mesin yang berbahaya.

10. Aplikasi Luas: Cocok untuk alignment berbagai jenis mesin besar seperti turbin, generator, press, rolling mills, conveyor systems, komponen pesawat, kapal, robot, dan struktur besar lainnya.

Praktik Terbaik untuk Alignment dengan Laser Tracker

Untuk mendapatkan hasil alignment terbaik menggunakan laser tracker, ada beberapa praktik terbaik yang perlu diperhatikan:

• Pemanasan (Warm-up): Berikan waktu yang cukup bagi laser tracker untuk warm-up dan stabilisasi termal (biasanya 45-80 menit) sebelum melakukan pengukuran penting untuk memastikan akurasi maksimal.

• Kompensasi Lingkungan: Lakukan kompensasi suhu, tekanan, dan kelembaban secara teratur, terutama untuk pengukuran jangka panjang, karena fluktuasi lingkungan dapat mempengaruhi akurasi laser.

• Penempatan Tracker: Pilih lokasi tracker yang optimal untuk mendapatkan line-of-sight yang jelas ke semua titik pengukuran yang relevan dan meminimalkan pergerakan tracker jika memungkinkan.

• Gunakan Target Berkualitas Tinggi: Kualitas dan kalibrasi SMR atau target sangat mempengaruhi akurasi pengukuran. Pastikan target bersih dan tidak rusak.

• Definisikan Sistem Koordinat yang Jelas: Tetapkan sistem koordinat referensi yang konsisten dan logis untuk seluruh proses alignment.

• Pengukuran Titik Referensi: Ukur beberapa titik referensi yang tetap dan distribusikan secara merata di seluruh volume pengukuran. Periksa titik-titik ini secara berkala untuk mendeteksi drift (pergeseran) jika pengukuran berlangsung lama.

• Dokumentasi: Catat semua langkah, pengaturan tracker, dan hasil pengukuran. Hasilkan laporan terperinci untuk referensi di masa mendatang.

• Operator Terlatih: Pastikan operator memiliki pelatihan dan pengalaman yang memadai dalam penggunaan laser tracker dan perangkat lunak metrologi terkait.

• Kalibrasi Reguler: Laser tracker adalah instrumen presisi tinggi yang memerlukan kalibrasi dan sertifikasi ulang secara berkala oleh laboratorium terakreditasi (misalnya, dengan akreditasi KAN ISO 17025 di Indonesia) untuk memastikan akurasi berkelanjutan.

Laser tracker telah merevolusi proses alignment mesin besar, menawarkan tingkat presisi, kecepatan, dan efisiensi yang tidak dapat dicapai dengan metode tradisional. Dengan kemampuannya untuk menyediakan data 3D real-time dan memandu proses koreksi, laser tracker menjadi investasi penting bagi industri yang mengutamakan akurasi, keandalan, dan optimalisasi kinerja mesin. Memastikan alignment yang tepat bukan hanya tentang menjaga mesin tetap beroperasi, tetapi juga tentang mengurangi biaya operasional, meningkatkan keamanan, dan menghasilkan produk dengan kualitas lebih tinggi.
