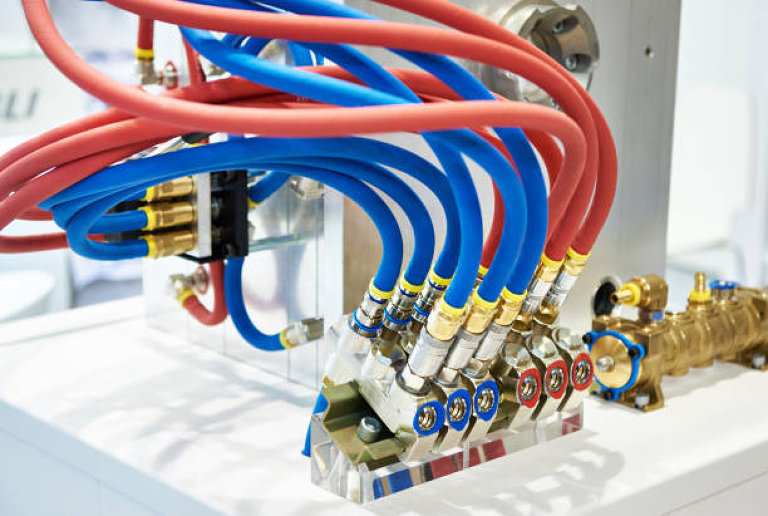

Sistem hidrolik adalah tulang punggung banyak mesin dan peralatan industri modern, mulai dari ekskavator berat dan mesin pabrik hingga sistem pengereman pesawat terbang. Efisiensi, keandalan, dan performa sistem ini sangat bergantung pada bagaimana fluida hidrolik (umumnya oli) bergerak dan berinteraksi di dalam komponen seperti pompa, katup, silinder, dan selang.

Memahami dinamika aliran fluida ini secara mendalam sangat krusial untuk optimasi desain, identifikasi masalah, dan peningkatan performa. Di sinilah Simulasi Aliran Fluida berperan.

Simulasi Aliran Fluida, yang sering disebut Computational Fluid Dynamics (CFD), adalah cabang mekanika fluida yang menggunakan metode dan algoritma numerik untuk memecahkan dan menganalisis masalah aliran fluida. Dalam konteks sistem hidrolik, CFD memungkinkan para insinyur untuk memvisualisasikan dan memprediksi perilaku fluida tanpa perlu membangun prototipe fisik yang mahal dan memakan waktu.

Mengapa Simulasi Aliran Fluida Penting untuk Sistem Hidrolik?

Penerapan simulasi CFD dalam desain dan analisis sistem hidrolik menawarkan berbagai keuntungan signifikan:

• Optimasi Desain Komponen: Memungkinkan desainer untuk memprediksi dan meminimalkan kehilangan tekanan (pressure drop), turbulensi, dan kavitasi di dalam komponen seperti katup, manifold, dan konektor. Ini mengarah pada desain yang lebih efisien dan andal.
• Peningkatan Efisiensi Energi: Dengan mengurangi kehilangan tekanan dan turbulensi, sistem hidrolik dapat beroperasi dengan lebih efisien, mengurangi konsumsi daya pompa dan menghemat energi.
• Identifikasi Masalah Potensial: Mendeteksi area dengan kecepatan aliran tinggi yang tidak diinginkan, pusaran (vortices), atau kavitasi yang dapat menyebabkan kebisingan, getaran, keausan komponen, dan kegagalan sistem.
• Pengurangan Biaya dan Waktu Pengembangan: Mengurangi kebutuhan akan prototipe fisik dan pengujian yang mahal. Iterasi desain dapat dilakukan secara virtual dengan cepat.
• Pemahaman Fenomena Kompleks: Memberikan wawasan visual dan kuantitatif tentang bagaimana fluida berperilaku dalam kondisi ekstrem atau dalam geometri yang rumit, yang sulit diamati melalui pengujian fisik.
• Peningkatan Umur Komponen: Dengan mengidentifikasi dan mengurangi faktor-faktor yang menyebabkan keausan atau kerusakan (misalnya, kavitasi), simulasi membantu memperpanjang umur operasional komponen.

Bagaimana Cara Kerja Simulasi Aliran Fluida (CFD)?

Proses simulasi CFD melibatkan beberapa langkah utama, mirip dengan FEM pada analisis struktural:

1. Pre-processing (Pra-pemrosesan)

Tahap ini adalah tentang menyiapkan model untuk analisis.

• Pembuatan Model Geometri: Dimulai dengan model 3D komponen atau sistem hidrolik (dari software CAD). Ini bisa berupa satu katup, saluran dalam manifold, atau bahkan seluruh jaringan pipa.
• Meshing (Pembentukan Mesh): Model 3D dibagi menjadi sejumlah besar volume kecil yang disebut elemen volume atau sel (cells). Jaringan sel ini disebut mesh. Kualitas mesh sangat krusial; area dengan perubahan aliran yang signifikan (misalnya, belokan tajam, penyempitan, di sekitar katup) memerlukan mesh yang lebih halus (sel-sel lebih kecil) untuk menangkap detail aliran dengan akurat.
• Definisi Properti Fluida: Menentukan properti fluida hidrolik, seperti densitas, viskositas (dinamis dan kinematik), dan sifat kompresibilitas (jika relevan).
• Aplikasi Kondisi Batas (Boundary Conditions): Menentukan kondisi di batas domain simulasi:
  • Inlet (Masuk): Kecepatan aliran masuk, tekanan masuk, atau laju aliran massa.
  • Outlet (Keluar): Tekanan keluar atau kondisi aliran bebas.
  • Dinding: Kondisi non-slip (fluida menempel ke dinding), roughness dinding.

2. Solver (Pemecah)

Solver CFD akan menyelesaikan persamaan-persamaan matematika yang mengatur aliran fluida.

• Persamaan Navier-Stokes: Ini adalah serangkaian persamaan diferensial non-linier yang kompleks yang menggambarkan konservasi massa, momentum, dan energi untuk aliran fluida.
• Model Turbulensi: Untuk aliran yang lebih cepat atau kompleks, solver akan menggunakan model turbulensi (misalnya, k-epsilon, k-omega, Reynolds Averaged Navier-Stokes/RANS) untuk mendekati efek turbulensi, karena menyelesaikan persamaan secara langsung untuk semua skala turbulensi terlalu intensif secara komputasi.
• Komputasi Iteratif: Solver secara iteratif menghitung solusi untuk persamaan-persamaan ini di setiap sel mesh, hingga solusi konvergen (perubahan antara iterasi menjadi sangat kecil). Hasilnya adalah profil kecepatan, tekanan, suhu, dan parameter aliran lainnya di seluruh domain.

3. Post-processing (Pasca-pemrosesan)

Tahap ini melibatkan visualisasi dan interpretasi hasil.

• Visualisasi Aliran: Hasil disajikan secara grafis melalui berbagai cara:
  • Peta Kontur: Menunjukkan distribusi tekanan, kecepatan, atau suhu dalam bentuk warna.
  • Vektor Kecepatan: Panah yang menunjukkan arah dan besarnya kecepatan fluida.
  • Streamlines/Pathlines: Garis yang menunjukkan jalur partikel fluida, sangat berguna untuk memvisualisasikan pola aliran dan turbulensi.
  • Isosurfaces: Permukaan yang menghubungkan titik-titik dengan nilai parameter yang sama.
• Analisis Kuantitatif: Mengekstrak data numerik seperti kehilangan tekanan total, gaya pada dinding, laju aliran di titik tertentu, atau suhu maksimum.
• Laporan: Membuat laporan yang merinci asumsi, metodologi, hasil, dan rekomendasi desain.

Jenis Analisis CFD yang Umum pada Sistem Hidrolik

• Aliran Internal (Internal Flow): Menganalisis aliran di dalam komponen seperti pipa, katup, pompa, manifold, dan heat exchanger. Fokus pada kehilangan tekanan, turbulensi, dan kavitasi.
• Analisis Kavitasi: Memprediksi pembentukan dan keruntuhan gelembung uap dalam fluida akibat penurunan tekanan di bawah tekanan uap. Kavitasi dapat menyebabkan kerusakan parah pada komponen dan mengurangi efisiensi.
• Analisis Termal Fluida (Conjugate Heat Transfer - CHT): Menganalisis interaksi antara aliran fluida dan perpindahan panas pada dinding padat. Penting untuk sistem hidrolik di mana kontrol suhu oli adalah krusial.
• Interaksi Fluida-Struktur (Fluid-Structure Interaction - FSI): Menganalisis bagaimana aliran fluida berinteraksi dengan deformasi struktural komponen (misalnya, bagaimana tekanan fluida mengubah bentuk selang atau katup, dan bagaimana perubahan bentuk itu memengaruhi aliran).

Software CFD Populer untuk Sistem Hidrolik

Berbagai software CFD tersedia, baik komersial maupun open-source:

• ANSYS Fluent / CFX: Dua solusi CFD komersial terkemuka dengan kemampuan sangat luas untuk berbagai aplikasi fluida.
• Siemens Simcenter STAR-CCM+: Software CFD komersial lain yang sangat kuat, sering digunakan di industri otomotif dan dirgantara.
• OpenFOAM: Toolbox CFD open-source yang sangat populer dan fleksibel, membutuhkan pemahaman mendalam tentang mekanika fluida dan komputasi.
• Altair AcuSolve: Solusi CFD general-purpose yang dikenal karena kecepatan dan skalabilitasnya.

Tantangan dalam Simulasi CFD Sistem Hidrolik

• Kompleksitas Fisika: Aliran fluida bisa sangat kompleks (turbulen, transien, multi-fase), membutuhkan pemahaman mendalam tentang teori mekanika fluida dan model turbulensi.
• Kualitas Mesh: Pembuatan mesh berkualitas tinggi, terutama untuk geometri kompleks, bisa sangat memakan waktu dan membutuhkan keahlian.
• Daya Komputasi: Simulasi CFD, terutama untuk model besar dan transien, sangat intensif secara komputasi dan sering memerlukan cluster komputasi berperforma tinggi (HPC).
• Validasi: Hasil simulasi harus divalidasi dengan data eksperimen atau analitis untuk memastikan akurasi.

Alat Yang Tak Ternilai

Simulasi aliran fluida (CFD) adalah alat yang tak ternilai dalam perancangan, analisis, dan optimasi sistem hidrolik. Dengan kemampuannya untuk memprediksi perilaku fluida secara detail, CFD memungkinkan insinyur untuk membuat keputusan desain yang lebih baik, mengurangi kehilangan energi, meningkatkan keandalan komponen, dan mempercepat proses pengembangan produk.

Dari meminimalkan kehilangan tekanan dalam manifold hingga mencegah kavitasi yang merusak dalam pompa, CFD membuka pintu menuju sistem hidrolik yang lebih efisien, tangguh, dan berkinerja tinggi, menjadikannya kompetensi penting bagi setiap insinyur mekanik dan hidrolik di era modern.
