Sistem inspeksi berbasis Machine Vision (atau Visi Mesin) adalah teknologi revolusioner yang memungkinkan komputer "melihat," menganalisis, dan mengambil keputusan berdasarkan gambar atau video. Dalam konteks industri, sistem ini berfungsi sebagai "mata digital" yang jauh lebih cepat dan akurat dibandingkan pengawasan manusia, memainkan peran krusial dalam kontrol kualitas dan otomatisasi proses produksi.

Dengan memanfaatkan kombinasi hardware dan software canggih, machine vision mampu melakukan inspeksi visual secara real-time, mengidentifikasi cacat, mengukur dimensi, memverifikasi komponen, membaca kode, dan banyak lagi, sehingga meningkatkan efisiensi, mengurangi pemborosan, dan memastikan standar kualitas produk yang konsisten.

Komponen Utama Sistem Machine Vision

Sistem machine vision terdiri dari beberapa komponen inti yang bekerja sama untuk menangkap, memproses, dan menginterpretasikan data visual:

1. Kamera Industri: Ini adalah "mata" sistem yang menangkap gambar atau video dari objek yang akan diinspeksi. Ada berbagai jenis kamera, seperti:

   • Area Scan Cameras: Mengambil gambar dua dimensi (2D) dari area tertentu, mirip dengan kamera digital biasa.

   • Line Scan Cameras: Mengambil gambar satu baris piksel pada satu waktu, ideal untuk objek yang bergerak cepat atau sangat panjang (misalnya, gulungan material).

   • 3D Cameras: Menggunakan teknologi seperti structured light atau laser triangulation untuk menangkap informasi kedalaman dan menciptakan model 3D objek.

2. Lensa: Memfokuskan cahaya dari objek ke sensor kamera. Pemilihan lensa yang tepat (fokus, aperture, field of view) sangat penting untuk mendapatkan gambar yang jelas dan detail sesuai kebutuhan inspeksi.

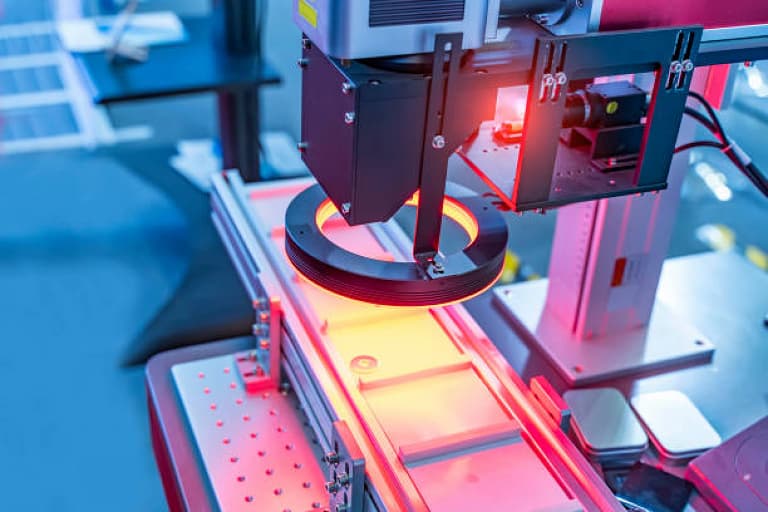

3. Pencahayaan (Lighting): Salah satu komponen paling krusial. Pencahayaan yang terkontrol dan tepat (misalnya, backlight, dome light, ring light, directional light) memastikan gambar yang diambil memiliki kontras yang optimal, menyoroti fitur atau cacat yang ingin dideteksi, dan meminimalkan bayangan atau pantulan yang tidak diinginkan.

4. Frame Grabber (Opsional, Terkadang Terintegrasi): Perangkat keras ini bertindak sebagai antarmuka antara kamera dan komputer, mengubah sinyal analog dari kamera menjadi data digital yang dapat diproses oleh komputer. Banyak kamera modern sudah memiliki koneksi digital langsung (misalnya, GigE Vision, USB3 Vision) sehingga frame grabber eksternal tidak selalu diperlukan.

5. Komputer / Unit Pemrosesan: Ini adalah "otak" sistem, di mana perangkat lunak machine vision dijalankan. Komputer ini harus cukup kuat untuk memproses gambar dengan kecepatan tinggi dan menjalankan algoritma analisis gambar yang kompleks.

6. Perangkat Lunak Machine Vision: Ini adalah "kecerdasan" sistem. Perangkat lunak ini berisi algoritma pemrosesan gambar yang menganalisis gambar yang ditangkap oleh kamera. Fungsinya meliputi:

   • Pra-pemrosesan Gambar: Meningkatkan kualitas gambar (misalnya, pengurangan noise, penyesuaian kontras).

   • Deteksi Fitur: Mengenali bentuk, tepi, sudut, atau pola tertentu.

   • Pengukuran: Mengukur dimensi, area, volume, atau posisi.

   • Verifikasi/Klasifikasi: Membandingkan objek dengan standar yang telah ditentukan, mendeteksi cacat, atau mengklasifikasikan objek.

   • Pengenalan Karakter Optik (OCR) / Verifikasi Karakter Optik (OCV): Membaca dan memverifikasi teks atau kode (misalnya, nomor batch, tanggal kedaluwarsa, kode seri).

   • Pembacaan Kode Bar (Barcode / QR Code): Mendekode informasi dari barcode atau QR code.

   • Deep Learning / AI (Opsional): Untuk tugas inspeksi yang lebih kompleks, seperti deteksi cacat yang bervariasi atau klasifikasi objek dengan toleransi alami, algoritma deep learning dapat dilatih untuk mengenali pola yang tidak dapat dideteksi oleh aturan tradisional.

7. Sistem Kontrol & Komunikasi: Menghubungkan sistem machine vision dengan mesin atau sistem otomatisasi lainnya (misalnya, PLC, robot, reject mechanism). Berdasarkan hasil inspeksi, sistem machine vision dapat memicu tindakan otomatis seperti menolak produk cacat, mengaktifkan alarm, mengurutkan produk, atau mengirim data ke sistem MES (Manufacturing Execution System).

Baca Juga : Dasar Sistem Kontrol dan Instrumentasi di Industri

Cara Kerja Sistem Inspeksi Berbasis Machine Vision

Proses kerja sistem machine vision umumnya mengikuti langkah-langkah ini:

1. Akuisisi Gambar: Produk atau objek bergerak di sepanjang jalur produksi, dan pada titik tertentu, kamera machine vision menangkap gambar atau serangkaian gambar. Pencahayaan diatur untuk mengoptimalkan visibilitas fitur yang relevan.

2. Pra-pemrosesan Gambar: Gambar mentah yang ditangkap dapat melalui tahap pra-pemrosesan untuk meningkatkan kualitasnya. Ini mungkin termasuk penyesuaian kecerahan, kontras, pengurangan noise, atau normalisasi warna.

3. Pemrosesan dan Analisis Gambar: Perangkat lunak machine vision menerapkan algoritma yang telah diprogram untuk menganalisis gambar. Ini bisa berupa:

   • Pencocokan pola untuk memverifikasi keberadaan komponen.

   • Pengukuran jarak atau sudut untuk memeriksa dimensi.

   • Analisis warna atau tekstur untuk mendeteksi cacat permukaan.

   • Pembacaan kode atau karakter.

4. Pengambilan Keputusan: Berdasarkan hasil analisis, sistem membandingkan data yang diekstraksi dengan kriteria kualitas yang telah ditentukan (toleransi, standar, spesifikasi). Sistem kemudian membuat keputusan: apakah produk tersebut lulus inspeksi atau gagal.

5. Tindakan Otomatis: Jika produk gagal inspeksi, sistem dapat memicu tindakan otomatis seperti:

   • Mengeluarkan produk dari jalur produksi (reject).

   • Memberikan sinyal alarm kepada operator.

   • Mencatat data kegagalan untuk analisis lebih lanjut.

   • Menghentikan jalur produksi jika ada masalah serius.

6. Pencatatan Data: Data dari setiap inspeksi (lulus/gagal, jenis cacat, pengukuran) disimpan untuk tujuan analisis, pelacakan kualitas, dan peningkatan proses.

Baca Juga : Membuat Sistem Pengolahan Data Big Data yang Efisien dan Akurat

Manfaat Machine Vision dalam Inspeksi Industri

Sistem machine vision menawarkan berbagai manfaat signifikan dibandingkan inspeksi manual:

• Akurasi dan Konsistensi Tinggi: Mesin tidak mengalami kelelahan, distraksi, atau subjektivitas seperti manusia. Ini menghasilkan deteksi cacat yang konsisten dan presisi, bahkan untuk cacat mikroskopis.

• Kecepatan dan Efisiensi: Mampu memeriksa ribuan produk per menit, jauh melampaui kemampuan inspeksi manusia, sehingga meningkatkan throughput produksi secara drastis.

• Pengurangan Biaya:

  • Mengurangi produk cacat yang lolos ke pasar (mengurangi klaim garansi dan recall).

  • Mengurangi pemborosan bahan baku karena deteksi dini cacat.

  • Mengurangi biaya tenaga kerja untuk inspeksi manual.

• Peningkatan Kualitas Produk: Memastikan setiap produk yang keluar dari jalur produksi memenuhi standar kualitas tertinggi, yang pada akhirnya meningkatkan reputasi merek dan kepuasan pelanggan.

• Dokumentasi Data Komprehensif: Mengumpulkan data inspeksi yang terperinci untuk analisis tren, peningkatan proses, dan kepatuhan regulasi.

• Keamanan Kerja: Mengurangi kebutuhan interaksi manusia dengan mesin berbahaya atau di lingkungan yang tidak aman.

• Kepatuhan Regulasi: Membantu perusahaan memenuhi standar dan regulasi ketat (misalnya, GMP, ISO, BPOM, FDA) yang berlaku di industri tertentu (misalnya, farmasi, makanan dan minuman, medis).

• Adaptabilitas: Dapat diprogram ulang untuk menginspeksi produk yang berbeda atau untuk kriteria kualitas yang berubah.

Aplikasi Machine Vision di Berbagai Industri

Machine vision telah diterapkan secara luas di berbagai sektor industri:

• Otomotif: Inspeksi perakitan komponen, kualitas cat, identifikasi bagian, verifikasi kelengkapan.

• Elektronik: Deteksi cacat solder pada PCB, inspeksi komponen mikro, penempatan chip, verifikasi konektor.

• Makanan & Minuman: Inspeksi kemasan (label, tanggal kedaluwarsa), deteksi kontaminan, pemeriksaan bentuk dan warna produk, penghitungan produk.

• Farmasi & Medis: Inspeksi tablet (bentuk, warna, keretakan), verifikasi label botol, pemeriksaan isi kemasan, deteksi partikel asing, memastikan sterilitas.

• Pengemasan: Verifikasi seal, inspeksi tutup botol, pembacaan barcode dan QR code, pemeriksaan label yang benar.

• Manufaktur Umum: Deteksi cacat permukaan logam, pengukuran presisi komponen, verifikasi perakitan, penyortiran objek.

• Logistik & Gudang: Pembacaan barcode untuk pelacakan inventaris, penyortiran paket otomatis.

Sistem inspeksi berbasis machine vision bukan lagi kemewahan, melainkan keharusan bagi banyak industri yang ingin mempertahankan daya saing, meningkatkan kualitas, dan mengoptimalkan efisiensi produksi. Dengan kemampuannya untuk melakukan inspeksi dengan akurasi, kecepatan, dan konsistensi yang superior dibandingkan manusia, teknologi ini menjadi pilar penting dalam era Industri 4.0. Investasi pada machine vision akan menghasilkan pengurangan biaya operasional, peningkatan kepuasan pelanggan, dan jaminan kualitas produk yang tak tertandingi.
